圖表中為負值設置不同顏色進行填充的方法

在圖表中，有時候會出現一些負數，為了與正值的數據圖形形成一些明顯對比，會需要給這些負數的數值系列使用不同的顏色進行填充。

如果直接在數據系列中依次選中每個數據點進行填充顏色設置，顯示是低效率的。如果把原始數據用輔助列拆分成正數和負數兩個數據系列進行繪制，然后分別設置不同的顏色，方案是可行的，但有沒有可以直接在圖表上選項上實現的方法呢?很多人自然會想到這個選項“以互補色代表負值”。沒錯，這個選項功能確實是為這種需求而生，但是實際在使用這個選項時還是需要一些小技巧，并且在2003～2010的不同版本中，這個選項的使用都有一些不同的差異。跟隨下面的文字來詳細了解一下吧。

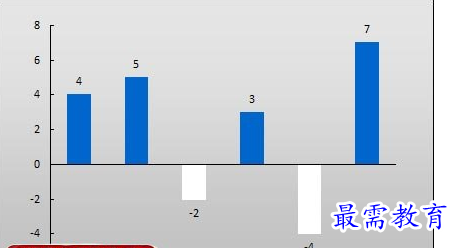

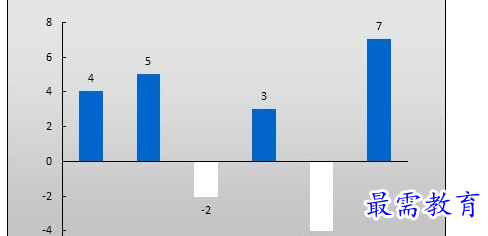

在各個Excel版本中，在【設置數據系列格式】的對話框當中都可以勾選【以互補色代表負值】這個復選框選項，但是在默認情況下，自動為負數數據點所填充的顏色是白色，這樣的顏色設置通常都不符合設計者的期望，需要通過自定義修改成其他填充色。

以下依次按照三個Excel版本的不同情況，分別介紹自定義負值數據點顏色的方法。

Excel 2003版

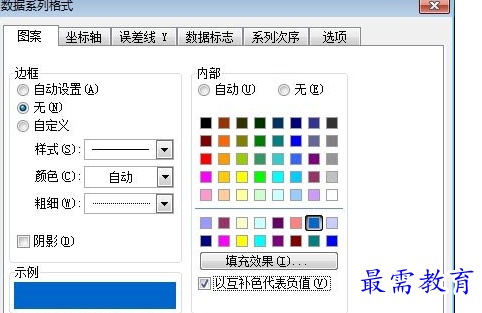

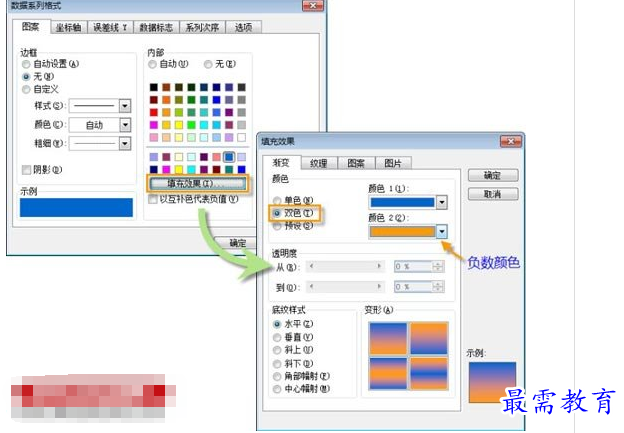

Excel2003版本下，在圖表中選中數據系列雙擊，打開【設置數據系列格式】對話框，點擊【填充效果】按鈕，在【填充效果】對話框中選擇【漸變】選項卡，然后選擇【雙色】選項，在【顏色2】的色框中可以為負數選擇需要設置的顏色。

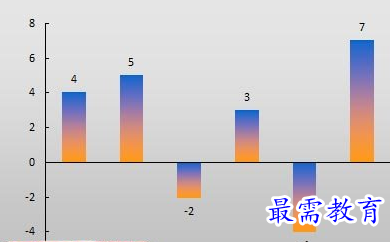

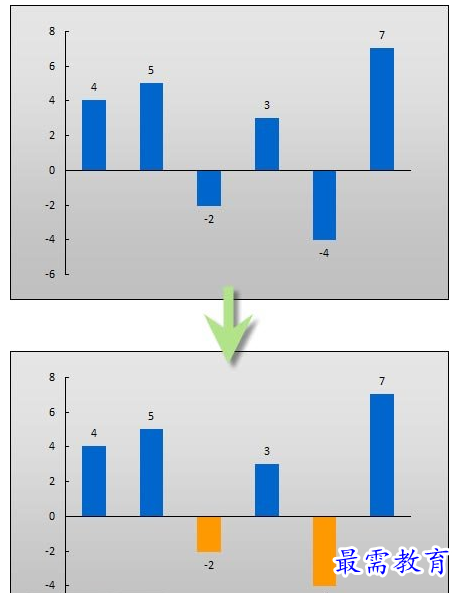

設置完成確定以后，圖表顯示如下圖。

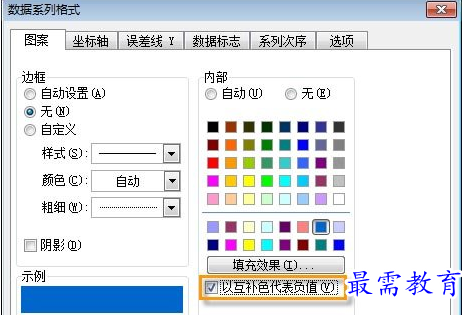

在上圖基礎上，再次選中數據系列雙擊，打開【設置數據系列格式】對話框，勾選【以互補色代表負值】，然后在色板中再選擇一種用于正數數據的顏色，單擊【確定】即可完成。

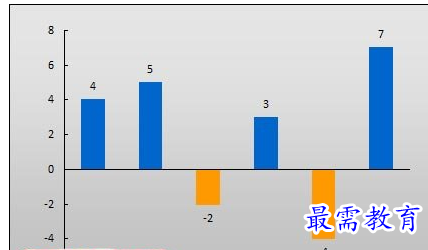

完成后圖表如下圖所示。

Excel 2007版

在Excel 2007版本中，漸變色的處理方法發生了變化，采用“光圈”和“位置”的設置方式來定義漸變。因此在2007版本中，方法有所改變。

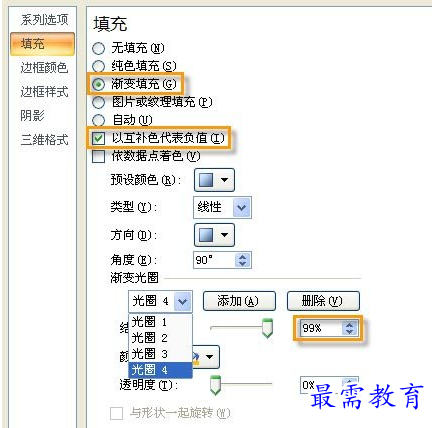

首先還是在圖表中選中數據系列，然后右鍵中選擇【設置數據系列格式】，在打開的對話框中定位到【填充】選項卡，然后在右側面板中選中【漸變填充】并同時勾選【以互補色代表負值】。

接下來需要設置具體的漸變色方案，需要添加4組漸變光圈，兩組選擇正數的顏色，位置分別設置為1%和99%;另兩組選擇負數的顏色，位置同樣分別設置為1%和99%。如下面這個表格所示：

光圈顏色位置

顏色11%

顏色199%

顏色21%

顏色299%

設置完成，確定以后就可以得到正確的結果。

Excel 2010版

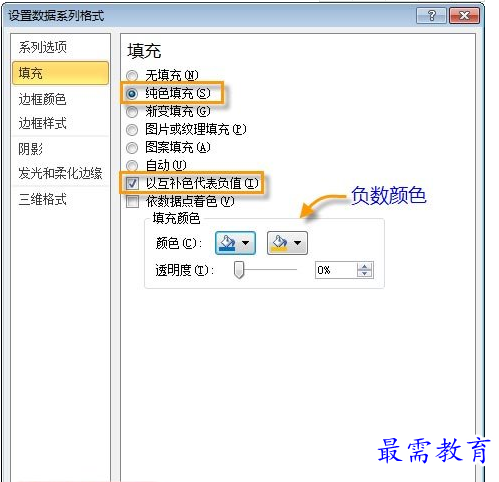

在Excel 2010版中，補色顯示負值的功能得到了更好的完善。選中數據系列以后，雙擊打開【設置數據系列格式】對話框，在左側選擇【填充】選項卡，然后在右側面板中選擇【純色填充】選項，并勾選【以互補色代表負值】復選框，此時下方會出現兩個顏色選擇按鈕，其中的左側是為正數所選擇的顏色，而右側的那個按鈕就是為負數所選擇的顏色。這樣，整個自定義操作就非常明確而簡單了。
