如何在Excel圖表中使用預定義線條分析數據？

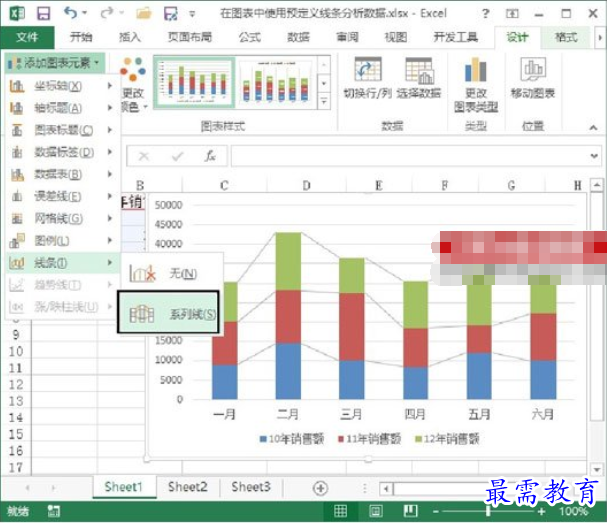

1、啟動Excel并打開工作表，在工作表中選擇圖表。在“設計”選項卡的“圖表布局”組中單擊“添加圖表元素”按鈕，在打開的列表中選擇“線條”選項，選擇下級列表中的“系列線”選項為數據系列添加系列線，如圖1所示。

圖1　為數據系列添加系列線

提示：在圖表中，系列線連接二維堆積條形圖和柱形圖的數據系列，用以突出每個數據系列之間的度量差異。默認情況下，復合餅圖和復合條餅圖會顯示系列線，以便將主餅圖與次餅圖或條形圖連接起來。

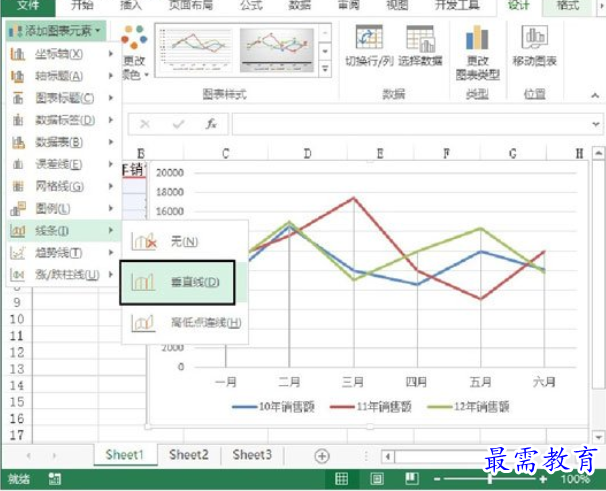

2、選擇折線圖圖表，在“設計”選項卡的“圖表布局”組中單擊“添加圖表元素”按鈕，在打開的列表中選擇“線條”選項，選擇下級列表中的“垂直線”選項為折線圖添加垂直線，如圖2所示。

圖2　添加垂直線

提示：在圖表中，垂直線出現在二維或三維面積圖或折線圖中，線條從數據點延伸至水平軸，其作用在于幫助識別一個數據標記的終點以及下一個數據標記的起點。

3、選擇折線圖圖表，在“設計”選項卡的“圖表布局”組中單擊“添加圖表元素”按鈕，在打開的列表中選擇“線條”選項，選擇下級列表中的“高低點連線”選項為折線圖添加高低點連線，如圖3所示。

圖3　添加高低點連線

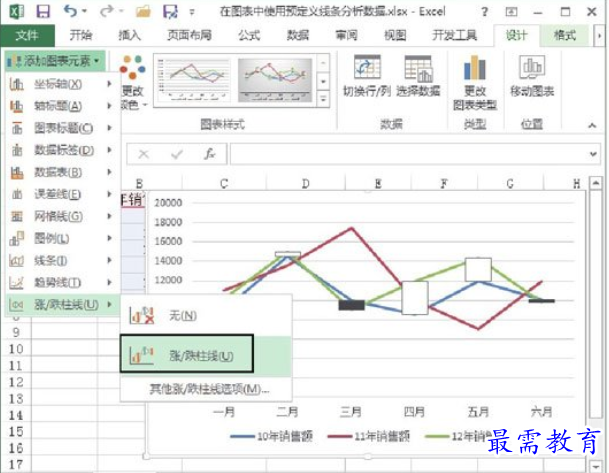

4、選擇折線圖圖表，在“設計”選項卡的“圖表布局”組中單擊“添加圖表元素”按鈕，在打開的列表中選擇“漲/跌柱線”選項，選擇下級列表中的“漲/跌柱線”選項為折線圖添加漲/跌柱線，如圖4所示。

圖4　為圖表添加漲/跌柱線

提示：

(1)在圖表中，高低點連線出現在二維折線圖中。在默認情況下，其會顯示在股價圖中。高低點連線從每個分類的最高值延伸到最低值。

(2)在圖表中，漲/跌柱線用于具有多個數據系列的折線圖，其可以指示第一個數據系列和最后一個數據系列的數據點之間的差異。默認情況下，這些柱線將會出現在股價圖中。

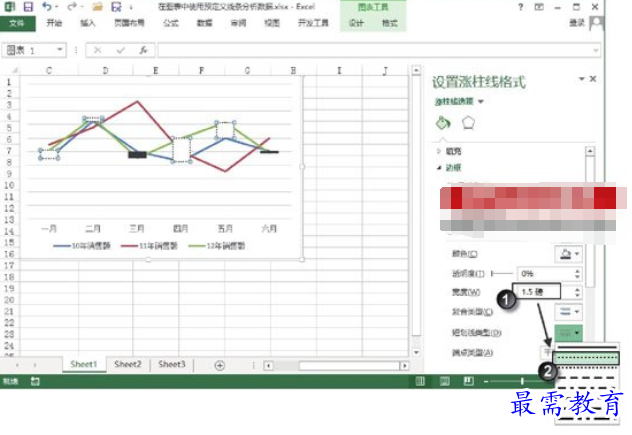

5、在圖表中雙擊添加的漲/跌柱線打開“設置漲柱線格式”窗格，對圖形的顏色、線型和陰影效果等進行設置。如這里在“邊框”欄中對圖形的寬度和短劃線類型進行設置，如圖5所示。

圖5　設置圖形邊框
