Axure RP基礎知識——Flow工具

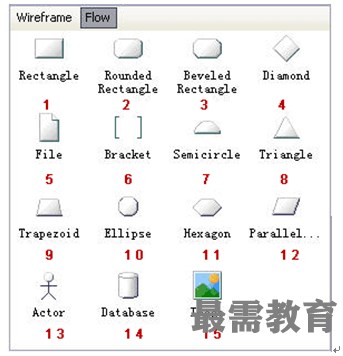

Flow工具：流程圖所需的基本圖形框架。

1、rectangle：矩形

作用：一般用作要執行的處理（process），在程序流程圖中做執行框。

在axure中如果是畫頁面框架圖，那么也可以指代一個頁面。有時候我會把頁面和執行命令放在同一個流程中做說明，這個時候?qū)深惒煌木匦巫錾蕝^(qū)別，然后做說明就好了。

2、rounded rectangle：圓角矩形或者扁圓

作用：表示程序的開始或者結束，在程序流程圖中用作為起始框或者結束框。

3、beveled rectangle：斜角矩形

作用：斜角矩形幾乎不使用，可以視情況自行定義。或者在其他的流程圖中，有特殊含義，

4、diamond：菱形

作用：表示決策或判斷（例如：If...Then...Else）,在程序流程圖中，用作判別框。

5、file：文件

作用：表達為一個文件，可以是生成的文件，或者是調用的文件。如何定義，需要自己根據實際情況做解釋。

6、bracket：括弧

作用：注釋或者說明，也可以做條件敘述。一般流程到一個位置，做一段執行說明，或者特殊行為時，使用它。

7、semicircle：半圓形

作用：半圓在使用中常作為流程頁面跳轉、流程跳轉的標記。

8、triangle：三角形

作用：控制傳遞，一般和線條結合使用，畫數據傳遞。

9、trapezoid：梯形

作用：一般用作手動操作。

10、ellipse：橢圓形或圓形

作用：如果畫小圓，一般是用來表示按順序數據的流程。

如果是畫橢圓形，很多人用作流程的結束。如果是在use case用例圖中，橢圓就是一個用例了。

11、hexagon：六邊形

作用：表示準備之意，大多數人用作流程的起始，類似起始框。

12、parallelogram：平行四邊形

作用：一般表示數據，或確定的數據處理。或者表示資料輸入（Input）。

13、actor：角色

作用：來自于use case 用例，模擬流程中執行操作的角色是誰。需要注意的時，角色并非一定是人，有時候是機器自動執行，有時候也可是是模擬一個系統管理。

14、database：數據

作用：就是指保存我們網站數據的數據庫。

15、image：圖片

作用：表示一張圖片，或者置入一個已經畫好的圖片、流程或者一個環境。
