Excel 2013圖表中用誤差線繪制平均值橫線的方法

1、右擊圖表，在右鍵菜單中選擇“選擇數據”，彈出“選擇數據源”對話框，單擊“添加”按鈕，在“編輯數據系列”對話框中，將“系列值”設置為“=Sheet1!$D$2”，“系列名稱”可保留為空。

單擊兩次確定，添加一個名稱為“系列2”的系列。

2、右擊圖表中“系列2”數據點，在右鍵菜單中選擇“更改系列圖表類型”，彈出“更改圖表類型”對話框，將“系列2”的圖表類型改為“散點圖”。

3、再次選擇“系列2”，單擊圖表右側的“添加元素”按鈕(“+”號)，勾選“誤差線”，點“誤差線”右側的三角形按鈕，選擇“更多選項”。

然后在“設置誤差線格式”窗格中，將“末端樣式”設置為“無線端”，“誤差量”設置為“自定義”。

單擊“指定值”，在彈出的對話框中將“正誤差值”設置為一個適當?shù)闹?，本例為?2”，“負誤差值”設置為“1”后確定。

這時圖表中會添加一條水平誤差線。

4、保持水平誤差線的選擇狀態，在“設置誤差線格式”窗格中單擊左側的“填充線條”按鈕，根據需要設置水平誤差線的顏色和寬度等樣式，本例顏色設置為紅色、寬度為“1磅”。

5、根據需要添加平均值橫線的數據標簽。選擇“系列2”數據點，通過圖表右側的“圖表元素”(“+”號)按鈕添加數據標簽，并將數據標簽放置到適當位置。本例將數據標簽放置到橫線右側，同時調整了繪圖區的大小，并刪除了引導線。

6、選擇“系列2”數據點，在“設置數據系列格式”窗格中將數據標記設置為“無”。

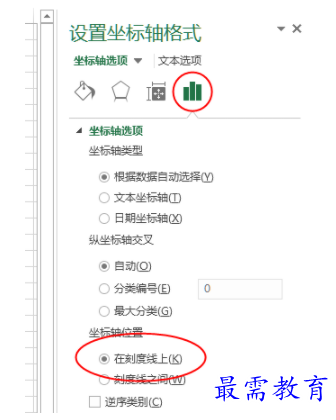

7、選擇水平(分類)軸，在“設置坐標軸格式”窗格中將“坐標軸位置”設置為“在刻度線上”。

最后，調整繪圖區和“系列2”數據標簽的位置，完成圖表。
