使用Excel2010繪制坐標軸刻度多級標簽的方法

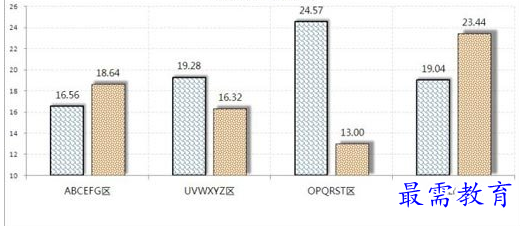

在Excel表格中，每一地區都有若干年的利潤率數據，使用這樣表格的數據插入的圖表中，橫軸將是地區，年度利潤率將以不同系列表示并可由圖例表示，如下圖所示：

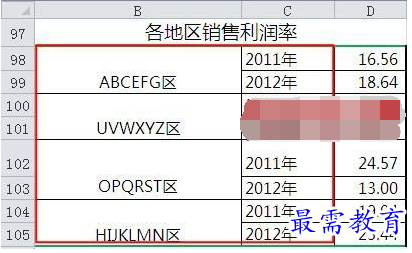

如果設想橫軸的標簽可以是兩級，不僅標識出地區，而且還標識出該地區的不同年份，這樣就首先要改變一下表格，讓這兩級標簽同在行或同在列。在插入圖表后的“圖表工具”-“選擇數據”-“選擇源數據”-“水平(分類)軸標簽”—“編輯”，選擇紅線框起的兩級標簽區域，如下圖，選擇B98：C105所在單元格區域：

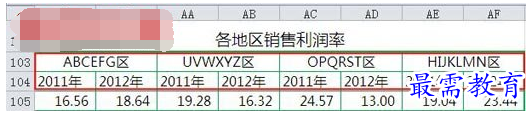

或如下圖選擇Y103：AF104所在單元格區域：

這樣方式確定的圖表的橫軸標簽為二級標識，如下圖所示：

但要說明的是，這樣圖表的圖例不一定理想，上圖右上角的圖例是另外制作插入的圖片。

對于這類圖表，也可以另外設置不同顏色相間隔的背景色以示區別，如下圖所示：
