Excel復合餅圖的條餅圖的更形象繪制方法介紹

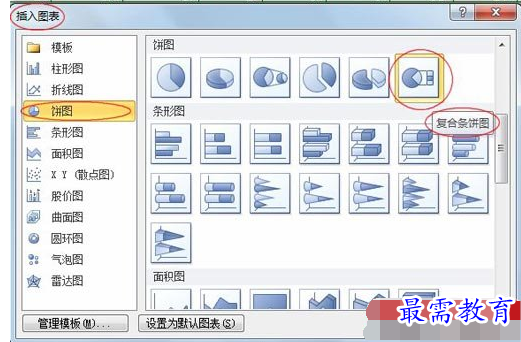

1、選中表中E84：L84單元格區域，插入條餅圖：

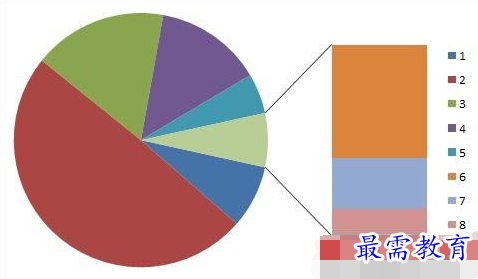

2、確定后，如下圖：

3、右鍵選中餅圖數據系列，在彈出的右鍵菜單中“設置數據系列格式”選項，在“設置數據系列格式”選項卡中，點擊“系列選項”中的“系列分割依據”下拉箭頭，會彈出下拉菜單，在菜單中會出現：位置、值、百分比值和自定義四項選擇，可以依據某個要求將部分?jǐn)?shù)據從主餅圖中分出，組合邊上的堆積條形圖(或子餅圖)中去。本例選擇“值”選項，第二繪圖區包含所有小于該值的值，鍵入100，即小于100的數據點歸入單列的條形圖：

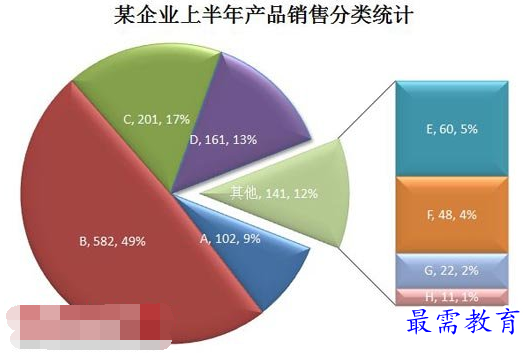

4、選定后，如下圖，該圖將作為合成時的背景圖：

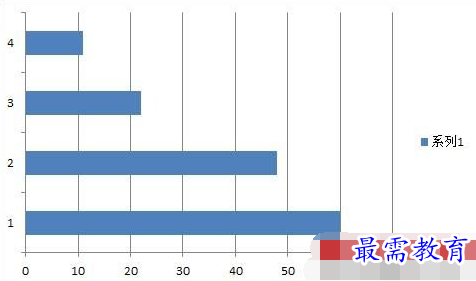

5、選取E、F、G、H所在單元格區域數據I84：L84，插入條形圖：

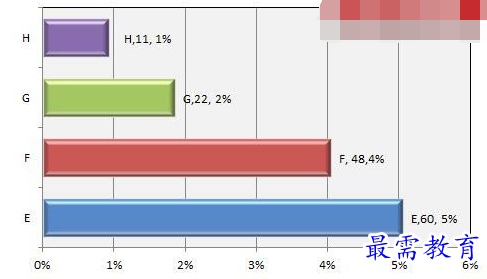

6、右鍵選中條形，在“設置數據系列格式”選項卡中：

選“填充”-點選“自動”-勾選“以數據點著色”;

選“三維格式”-點開“棱臺-頂端”-選“棱臺”-在“寬度”和“高度”上各選合適數量，該選項選擇時即時變化，適當調整;

點開“表面效果-材料”-邊看邊選一個合適的效果;

添置數據標志，使之位于條形頂端(右側)，有些數據要手動添加;

為避免將來合成時的互相干擾，將圖表的背景色、邊框顏色均設為“無”，繪圖區可置背景色;

該圖將作為合成時的前景圖：

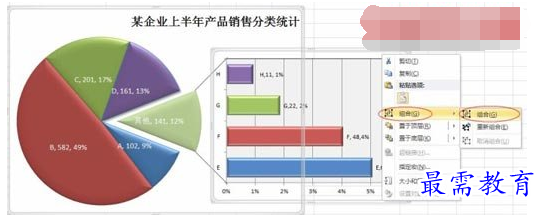

7、將邊框與背景透明的圖-6作為前景圖拖曳到圖-4上，適當調整大小，使條形圖覆蓋堆積柱形圖，并與主餅圖標注線吻合。并調整圖表標題右移，使之在在合成圖中居中。按住Ctrl鍵，選中前景和背景兩圖，在選中的范圍內的右鍵菜單中選“組合”-“組合”，這時，所有圖形全部組合。

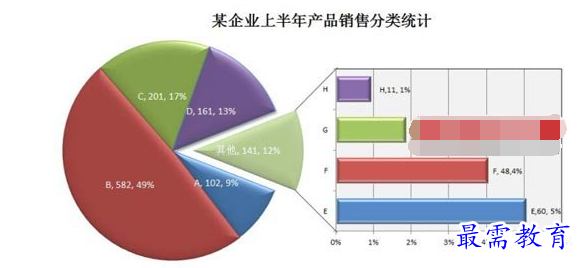

8、拼接合成組合完成如下：
