Excel2010制作復合餅圖的方法

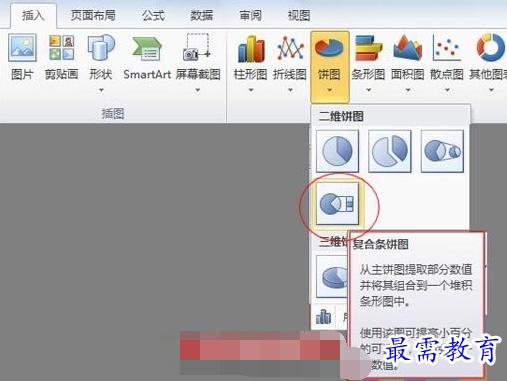

在表-1中選擇Z56：Z65單元格區域，插入-圖表-餅圖-復合條餅圖，鼠標移上時會出現說明，如下圖所示：

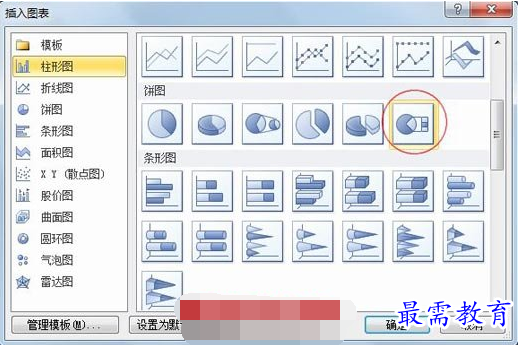

這一步如果點擊圖表菜單右下角下拉箭頭時，也可以彈出類似菜單，如下圖所示：

確定后會出現一般未經處理的餅圖如下圖所示：

這樣的餅圖，要經過處理，設置數據系列格式，才能成為較準確的復合餅圖。

右鍵單擊餅圖，在彈出右鍵菜單中選擇“設置數據系列格式”，如下圖所示：

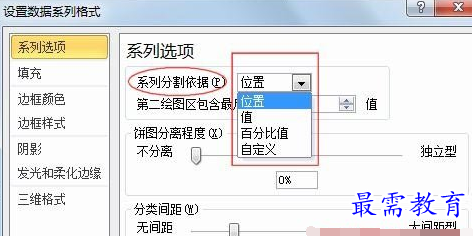

在彈出的“設置數據系列格式”選項卡中，點擊“系列選項”中的“系列分割依據”下拉箭頭，會彈出下拉菜單，在菜單中會出現：位置、值、百分比值和自定義四項選擇，可以依據某個要求將部分?jǐn)?shù)據從主餅圖中分出，組合邊上的堆積條形圖(或子餅圖)中去。由于本表已經從高到低排序，故選擇“位置”選項，如下圖所示，如選擇其他可自行試驗：

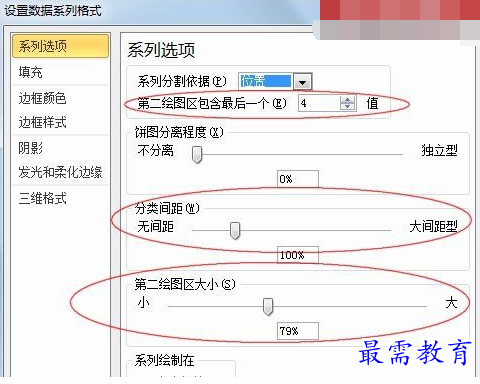

調整“第二繪圖區包含最后”的值為合適數字，本例選擇4。這兩項的意思就是選擇位置在最后4項的數據構成第二繪圖區(可單擊上下箭頭調整數字大小，在調整過程中注意觀察餅圖變化)。調整“第二繪圖區大小”的值可以改變堆積條形圖的大小;調整“分類間距”可改變大小餅之間的距離?！帮瀳D分離程度”是調整各個扇形從大餅圖分離的程度，本例不選擇分離(即0%)，調整好所有數據，關閉“設置數據系列格式”選項卡。如下圖所示：

由于上述餅圖還沒有設置數據標志，為了明確表示各個扇形的數據標志，還要進行下列設置，右鍵單擊餅圖，在彈出的右鍵菜單上選擇“選擇數據”，如下圖所示：

在彈出的“選擇數據源”對話框中的“水平(分類)軸標簽”選項框中選擇“編輯”，如下圖所示：

在彈出的“軸標簽”對話框中點擊圖-9中單行文本框右側箭頭所示的折疊按鈕，再選擇單元格區域Y56：Y65，這個區域就會自動進入單行文本框，如下圖所示：

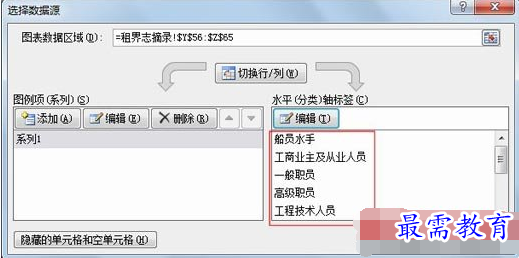

再點擊“軸標簽”單行文本框右側箭頭所示的折疊按鈕，就會自動返回，但此時圖-7中職業的具體標志已列入，已變?yōu)橄聢D所示：

確定后職業標志，此時可以添加數據標簽了，右擊餅圖，在右鍵菜單中選擇“添加數據標簽”，如下圖所示：

在餅圖中出現數據值，但不完整，如下圖所示：

右擊數據值，在右鍵菜單中選擇“設置數據標簽格式”，如下圖所示：

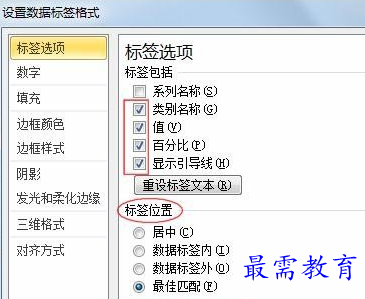

在彈出的“設置數據標簽格式”選項卡中的“標簽選項”，選擇要顯示的標簽和標簽位置，如下圖所示：

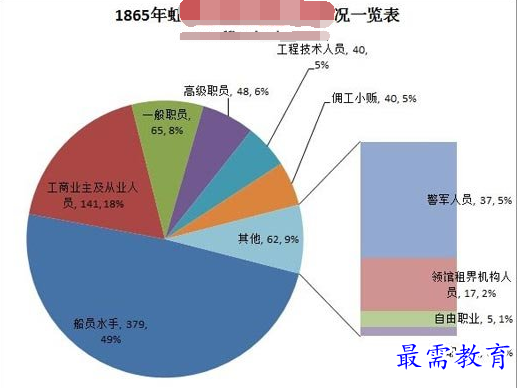

設置完畢后，關閉選項卡，出現符合要求的復合餅圖，表-1最后四項單獨組合成“其他”項，單獨以堆積條形圖分別列出。如下圖所示：

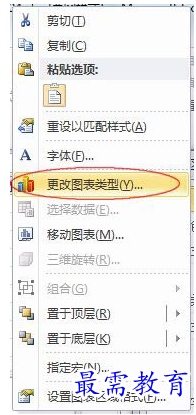

如果希望最后四項組成的不是堆積條形圖，而也是餅圖，方法很簡單，只需改變圖表類型即可。右擊圖表，在右鍵菜單上選擇“更改圖表類型”，如下圖所示：

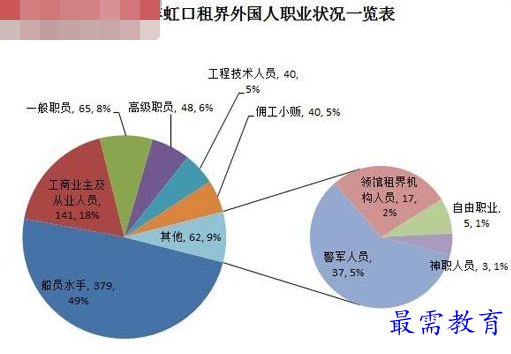

點擊后，上述堆積條形圖就會變成一個小的子餅圖，如下圖所示：
