使用Excel2010繪制三維雙Y軸圓柱-折線圖的方法

提問人:周麗平發布時間:2021-09-06

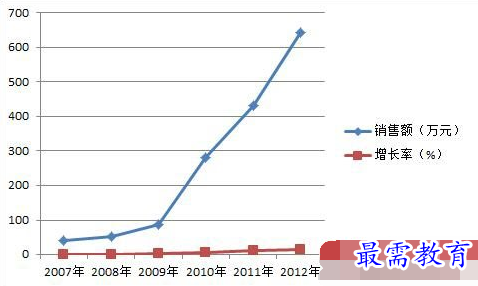

1、選取D88:I89單元格區域插入折線圖。由于一個Y軸表現不同數量級的數據,以百分比體現的增長率基本與橫軸持平:

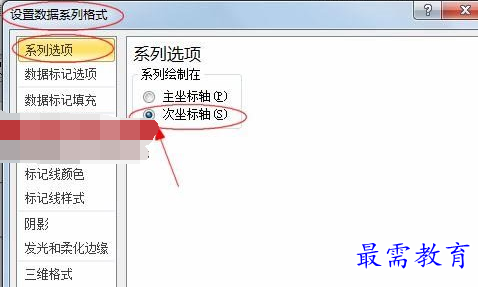

2、將增長率繪至次坐標軸:在上圖中右鍵選中增長率,在彈出的“設置數據系列格式”的選項卡中選“系列選項”-點中“次坐標軸”:

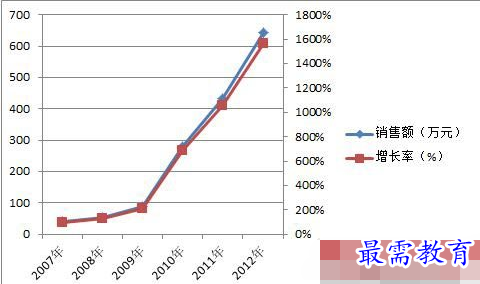

3、選中后,增長率由右側次Y軸表現,兩條折線基本同步:

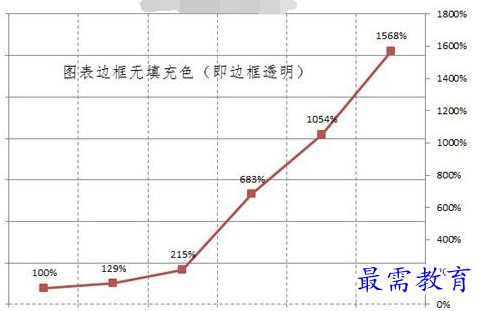

4、選中銷售額數據系列,將折線顏色設置為無,即在該圖中隱去該系列。同樣方法隱去主Y軸和圖表邊框,刪除橫軸。這些都是為了在后面兩圖合成時避免兩圖各自的線條的交叉干擾。添加該系列的數據標簽、網格線和圖表標題,因為此圖將作為最后的背景圖,故這些數據預先設好:

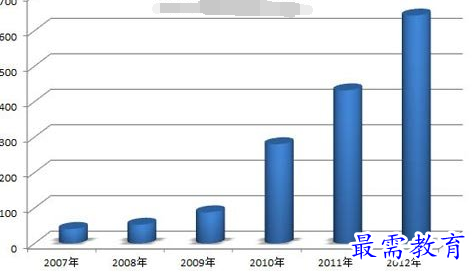

5、選中銷售額數據,插入三維圓柱圖:

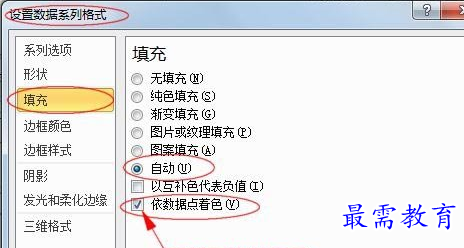

6、右鍵選中圓柱,在“設置數據系列格式”選項卡中選“填充”-點選“自動”-勾選“以數據點著色”:

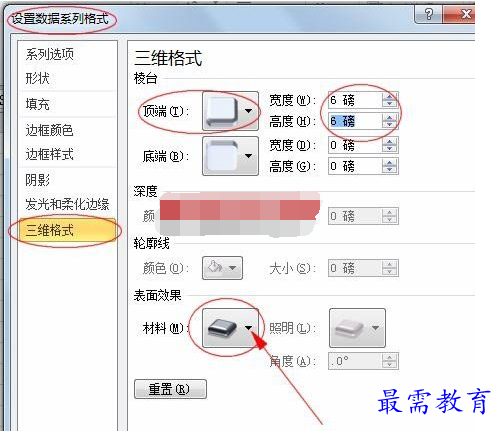

7、在“設置數據系列格式”選項卡中選“三維格式”-點開“棱臺-頂端”-選“棱臺”-在“寬度”和“高度”上各選合適數量,該選項選擇時即時變化,適當調整-點開“表面效果-材料”-邊看邊選一個合適的效果:

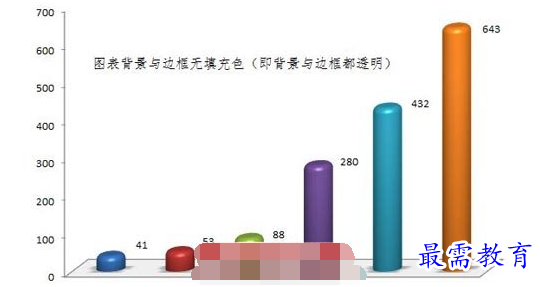

8、在關閉選項后,在出現的圖形中添置數據標志,并將其移到圓柱頂端右側,以避免將來合成時的互相干擾。刪除網格線,只留主Y軸,再將圖表的背景色、邊框顏色、背景墻顏色均設為“無”,即將此圖表除了柱體、地面和Y軸之外,變成全透明,該圖將作為合成時的前景圖:


9、將透明背景的步驟圖-8作為前景圖拖曳到步驟圖-4上,適當調整大小,使兩圖大小吻合:


10、如為了體現圖例,可以借用例圖-1,簡單畫成例圖-1形式,以拷屏形式復制屏幕,再將圖例部分裁剪備用:

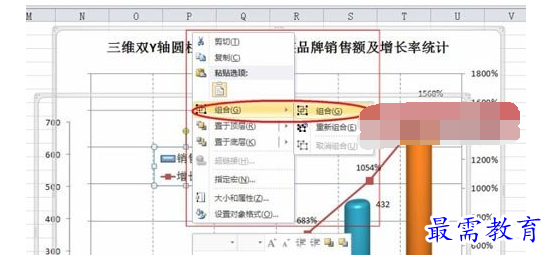

11、將上述圖例插入到Excel中,移動到合適位置。此時圖例已是選中狀態,按住Ctrl鍵,繼續選中前景和背景兩圖,在選中的范圍內的右鍵菜單中選“組合”-“組合”,這時,所有圖形全部組合:

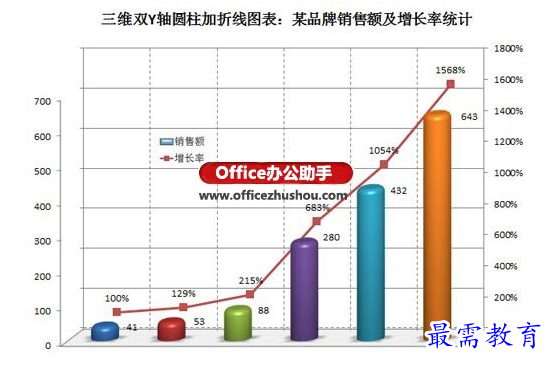

12、組合后,才可復制利用,如下圖所示。否則,處置不當,還會變成幾個分散的圖形。
