使用PPT制作環形比例圖的方法
一、空心弧疊加法

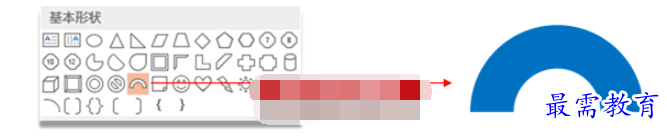

1、什么是空心弧呢?不知道?看來對PowerPoint的形狀還不夠熟悉啊!空心弧就是這個形狀啦:

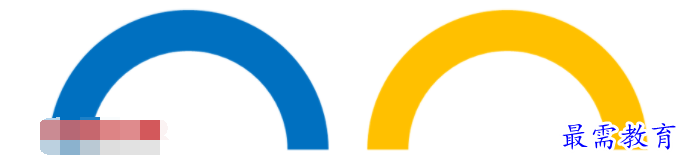

2、插入一個空心弧,復制一份,并填充不同顏色??烧{(diào)節空心弧右側控點來調整弧形的厚度。

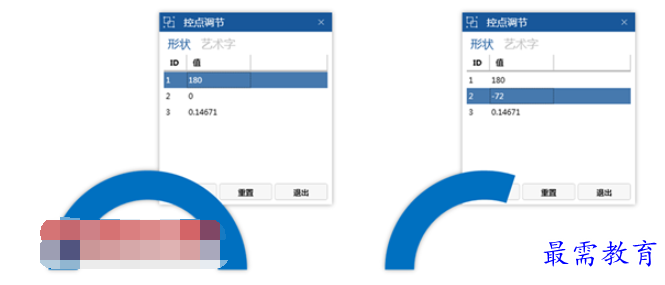

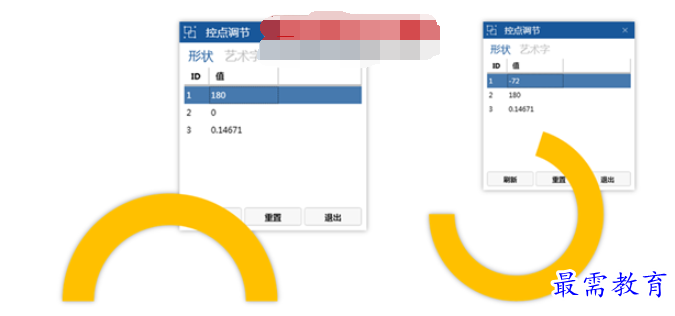

3、選中空心弧1,使用Nordri Tool中的“控點調節”功能調出菜單(下左圖),將ID2的值設置為-72,意思是將右側的控點置于起始位置逆時針旋轉72度的位置(默認時鐘3點位置為起始位置,數值為0)。
(為什么是72度:360×30%=108, 180-108=72)
4、選中空心弧2,同樣使用“控點調節”功能調,將ID1的值設置為-72,ID2的值設置為180,得到如下空心弧。

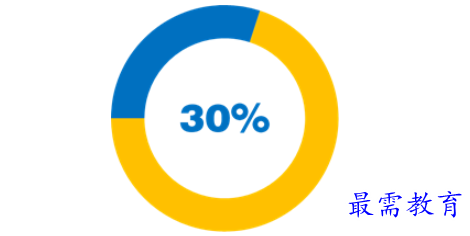

5、將兩段空心弧做左右及上下的居中對齊,即可拼接成精確的環形比例圖。最后,在環形內部用文本框工具寫上比例數值。

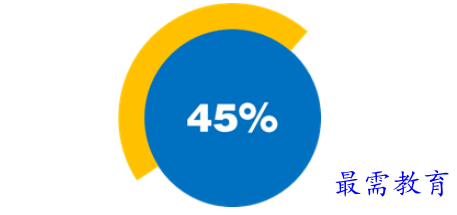

二、圓與空心弧疊加法
1、插入一個圓,復制一份,并填充不同顏色。
2、將其中一個圓更改形狀為空心弧(這樣做而不直接插入空心弧是為了在第3步進行對齊時空心弧剛好可以對準圓形的邊緣)。

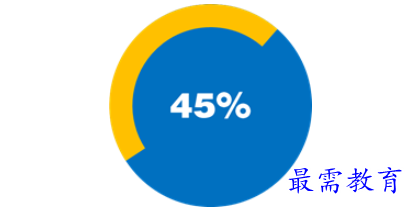

3、調節空心弧的厚度,根據需要的比例用Nordri Tools設定好空心弧的度數參數,然后將它和圓做上下左右的居中對齊,最后填上比例數值。

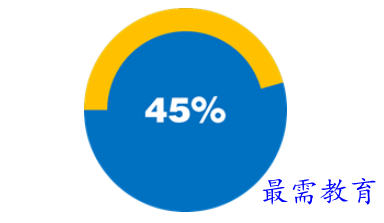

4、如果覺得空心弧角度不好看,還可以進行一些旋轉。
5、將上一種做法中使用的圓縮小,使之與空心弧內壁相切(縮小時請按住Ctrl+Shift 試試看),則可以快速得到另外一種風格的環形比例圖。
三、其他風格
下面這兩種環形圖,你都會做嗎?試試看!
