用AUTOCAD繪制機械零件三維立體圖

機械零件三維立體圖

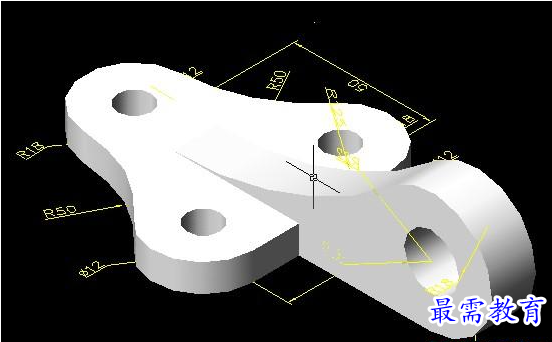

效果圖：

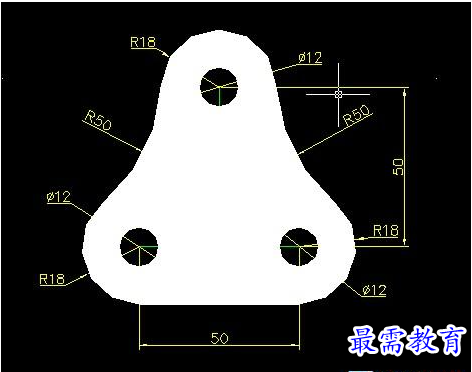

第一步：點擊視圖菜單---俯視圖---繪制以下平面圖（如圖1）

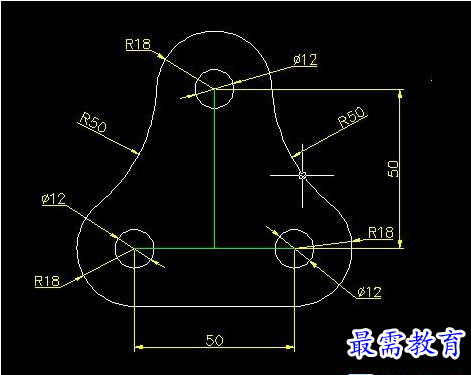

第二步：用REG命令，對四個形圖進行面域，然后用SU差集命令進行運算，（如圖2）

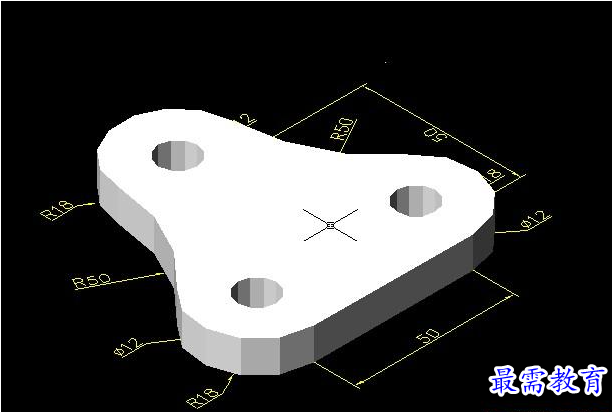

第三步：再做EXT命令，對形成的面進行實體拉伸，高度為：10mm ，然后東北等軸測視圖看（如圖3）
