AutoCAD繪制螺絲刀造型

本文介紹用AutoCAD制作一字形螺絲刀頭造型的方法和技巧。 螺絲刀頭分“一”字形和“十”字形，今天我們介紹“一”字形螺絲刀頭的畫法。

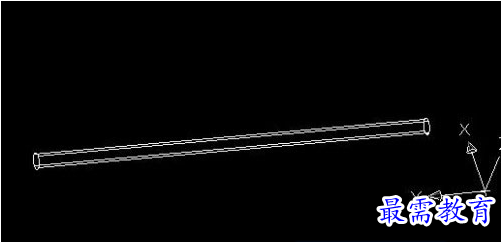

第1步、在CAD中畫一個直徑6長200的圓柱體。

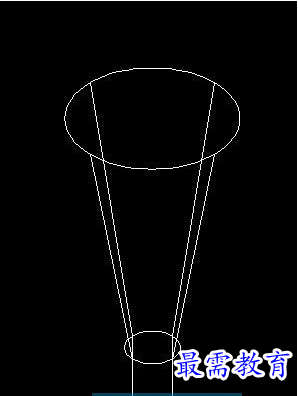

第2步、端面拉伸30、傾斜角度-12。

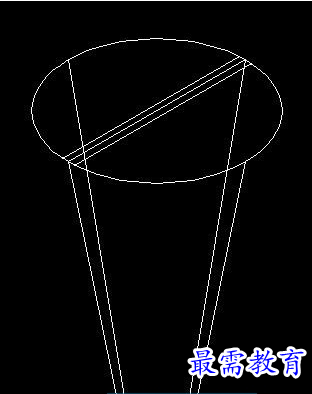

第3步、大圓面畫中心線，向兩邊偏移0.5。

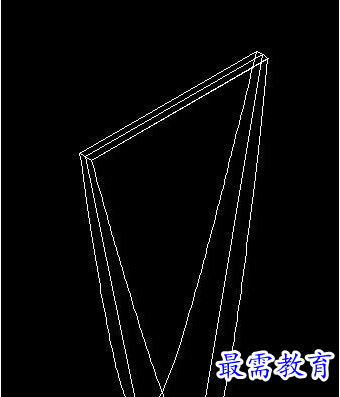

第4步、三點(diǎn)剖切工具進(jìn)行剖切。

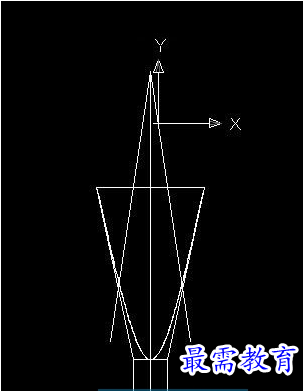

第5步、畫出需要的線。

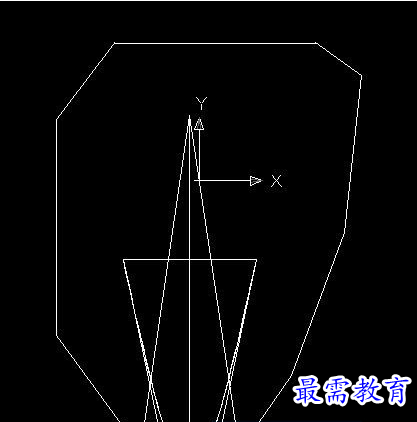

第6步、連成一個閉合后——用面域命令面域后，進(jìn)行拉伸成體。

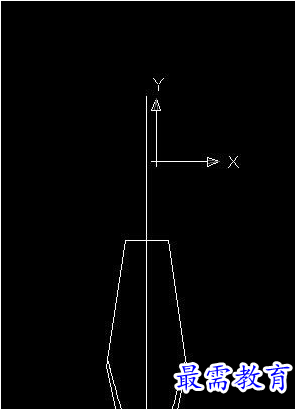

第7步、用SU差集命令。減除對象

第8步、最后用F命令進(jìn)行，倒一下圓角就完成了。

大功告成
