Pro/E5.0教程:破大漸消面野火5.0新解

第一種最常用，但重生率最差，后兩種方法相比就強壯多了，第二種往往最符合設計意圖上次那個教程，雖然人為的因素已經很小了，總感覺不是很完美，因為我用的是第一種方法；其實碰到這類題目第一感覺應該用骨架彎曲，但用在這題上卻不成功。今天突然想到用free form來實現曲面彎曲的效果，結果成功了。

在proe中，產生新的曲面（surface）有三：

1、由線產生  象拉伸、掃描、混成等

2、由面產生  象拷貝、偏距、變形等

3、由proe中構造特征產生  象圓角、切角、shell等

第一種最常用，但重生率最差，后兩種方法相比就強壯多了，第二種往往最符合設計意圖

上次那個教程，雖然人為的因素已經很小了，總感覺不是很完美，因為我用的是第一種方法；其實碰到這類題目第一感覺應該用骨架彎曲，但用在這題上卻不成功。今天突然想到用free form

來實現曲面彎曲的效果，結果成功了。

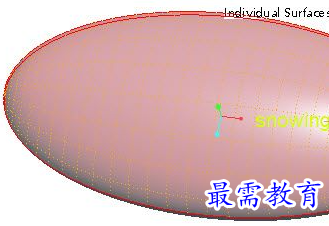

1、copy曲面

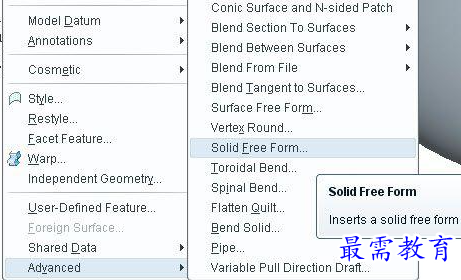

2、free form

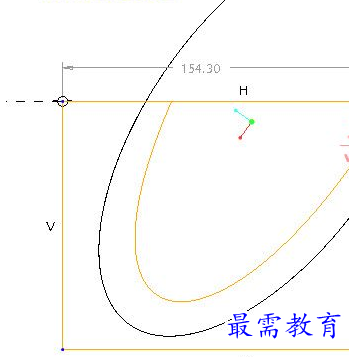

注意草繪的X軸方向（水平）

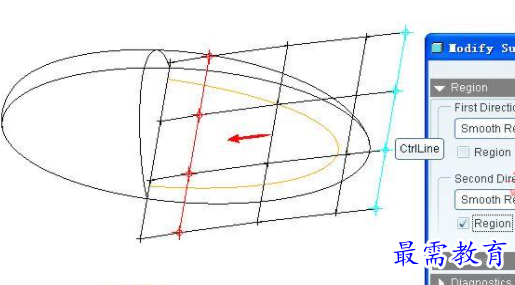

注意第二方向的變形區域

移動下圖中黃色的兩點

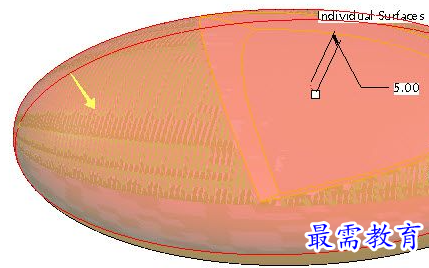

3、draft offset

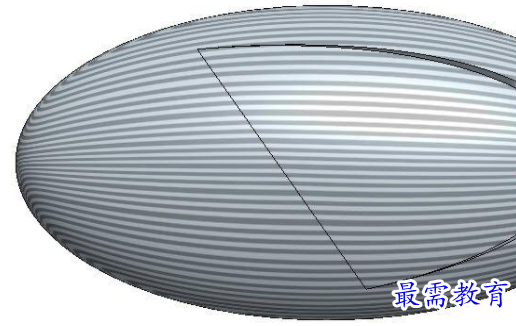

4、實體化
