常用的PPT循環圖表的制作技巧

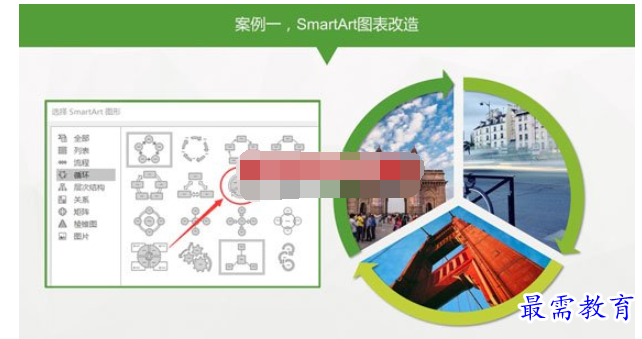

案例一：SmartArt圖表改造

如圖這三個圖表都是SmartArt改造而來，改造的目的是使之色彩統一、方便編輯文字。修改的步驟是：①繪制SmartArt，【插入】→【SmartArt】→【循環】；②取消組合；③修改顏色。根據需要將圖表的各個部分修改顏色，一般核心色塊設置彩色，線條等元素設置灰色。

還可以進一步來改造SmartArt循環圖表。如圖，可將底層的色塊更換為圖片。因?yàn)镾martArt增添項目時會自動修改，這對于設計多項循環圖表來說，非常方便。因此，當需要圖文結合的循環圖表，不要忘記SmartArt。

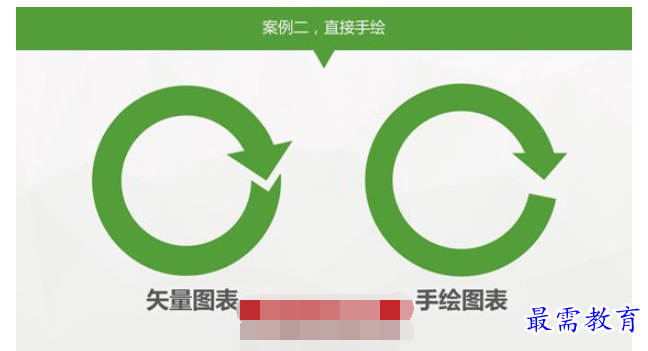

案例二：直接手繪

在引用的矢量圖表中，有一個單項循環的圖表，或者是一個概述循環過程的圖示。這個圖表其實在PPT中完全可以自己手繪?！静迦搿俊拘螤睢俊炯^總匯】→【箭頭：環形】，然后調整控點即可。

案例三：借助圓環圖表繪制

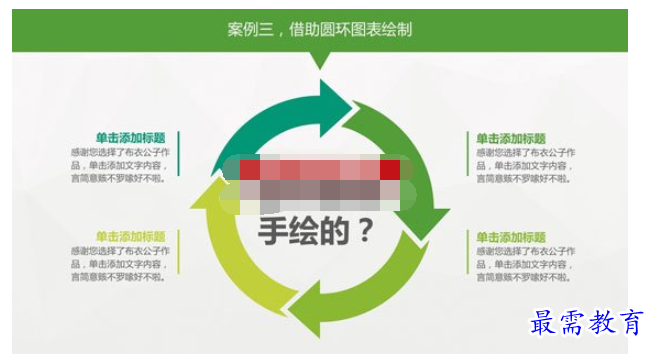

如圖，是一個四項循環圖表，這個圖表是手繪的么？對，完全可以手繪。且用同樣的方法也可以繪制兩項、三項、五項、六項等循環圖表。

具體的方法是：

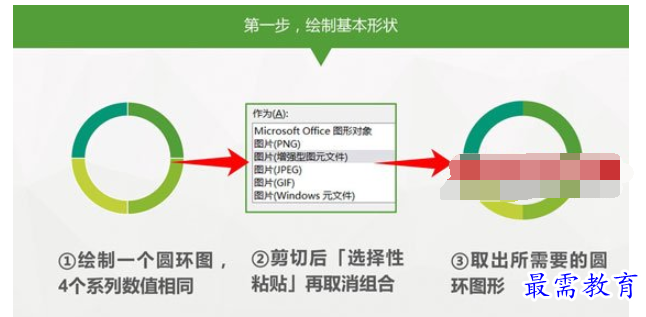

第一步，繪制基本形狀

①繪制一個圓環圖表，4個系列數值設置相同；②選中該圖表，剪切后，單擊【粘貼】→【選擇性粘貼】→「增強型圖元文件」，取消組合；③取出所需要的圓環圖形。

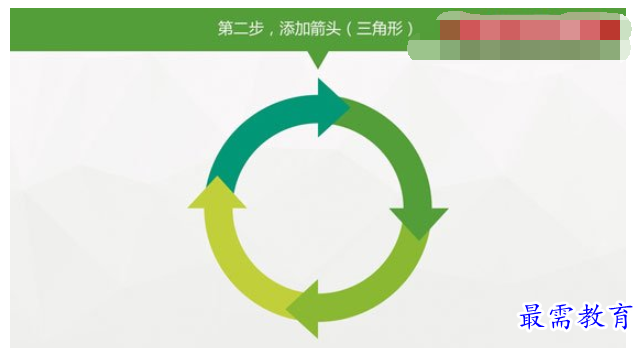

第二步，添加箭頭(三角形)

通過【插入】→【形狀】→【基本形狀】→【三角形】，插入三角形并適當拍扁，然后通過旋轉或翻轉分別放置到圖中位置，使之具有箭頭的效果。

第三步，細節雕琢

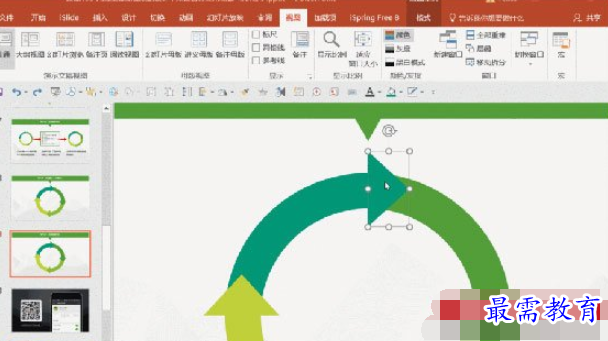

將箭頭復制一份沿著循環相切的方向直線移動少許，與下方重疊的圖形進行【合并形狀】→【剪除】的操作，即可實現各循環箭頭之間的邊界間隙，使得圖表辨識度更高。
