Proe提供四種選擇方式進行曲面自動修復

Proe-IDD中提供了自動修復(Automatic)和手工修復(Manual)兩種發放來修補破面，這兩個方法各有長處。本節主要介紹自動修復相關要領。

曲面的選擇方式：

Proe提供四種選擇方式進行曲面自動修復:Indiv Surfs(獨立曲面),Surf & Ngh(曲面和鄰接曲面),All Surfs(所有曲面),Quilt Surfs(面組曲面),如圖1。

我們通常的情況下采用Indiv Surfs(獨立曲面)和Surf & Ngh(曲面和鄰接曲面)兩種選擇方式對局部破面進行自動修復。如果采用All Surfs(所有曲面)和Quilt Surfs(面組曲面)選擇方式進行大面積進行自動修復，得到的結果幾何往往和原始幾何有比較大的出入，所以不推薦使用。

修改曲面約束:

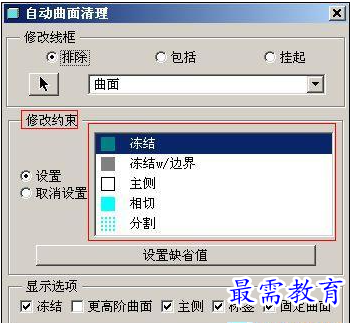

選擇曲面后就會進入自動曲面清理的對話框(Automatic Surface Surface)如圖2，主要就是修改約束(Modify Constraints)。通過修改約束可以對不同的曲面設定不同的約束，以達到自動修復幾何的目的。

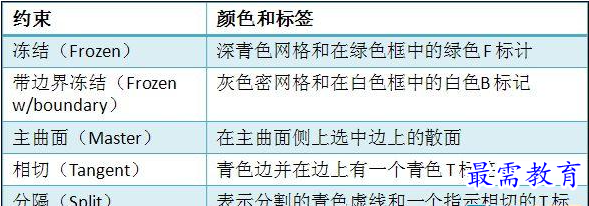

在IDD中，不同的曲面約束用不同的顏色和符號標簽（Tags）來表示，相關說明如圖3,相關示例如圖4。

凍結(Frozen)就是在修復過程這個曲面位置不會被修改，但曲面的邊界會有可能發生變化。

帶邊界凍結(Frozen w/boundary)就是在修復過程這個曲面的位置和邊界都不會發生改變。

相切(Tangent)表示在修復后這些邊界會變成相切邊。

分割(Split) 則是把一個曲面分成兩塊。

默認情況下我們不需要更改這些缺省的約束，只是在某些情況下自動修復的結果不能滿足需求時再根據變形的情況來作調整。當約束設定好之后，就可以選擇圖中相關按鈕進行下一步操作，放棄自動修復來重新進行約束設置。
