Pro/E鈑金設計概述

鈑金件一般是指具有均一厚度的金屬薄板零件,機電設備的支撐結構(如電器控制柜〉、護蓋(如機床的外圍護罩)等一般都是鈑金件。跟實體零

件模型一樣，鈑金件模型的各種結構也是以特征的形式創建的，但鈑金件的設計也有自己獨特的規律。使用Pro/ENGINEER軟件創建鈑金件的過程大致如下:

(1)通過新建一個鈑金件模型，進入鈑金設計環境。

(2)以鈑金件所支持或保護的內部零部件大小和形狀為基礎，創建第一鈑金壁(主要鈑金壁)。例如設計機床床身護罩時，先要按床身的形狀和尺寸創建第一鈑金壁。

(3)添加附加鈑金壁。在第-鈑金壁創建之后，往往需要在其基礎上添加另外的鈑金壁，即附加鈑金壁。

(4)在鈑金模型中，還可以隨時添加一些實體特征，如實體切削特征、孔特征、圓角特征和倒角特征等。

(5)創建鈑金沖孔(Punch) 和切口(Notch) 特征，為鈑金的折彎作準備。

(6)進行鈑金的折彎(Bend) 。

(7)進行鈑金的展開(Unbend) 。

(8)創建鈑金件的工程圖。

在Pro/ENGINEER系統中，用戶創建的第一個鈑金壁特征稱為第一鈑金壁(First Wall),之后在第一鈑金壁外部創建的其他鈑金壁均稱為分離的鈑金壁(Unattached Wall)。第一鈑金壁和分離的鈑金壁如圖1和圖2。

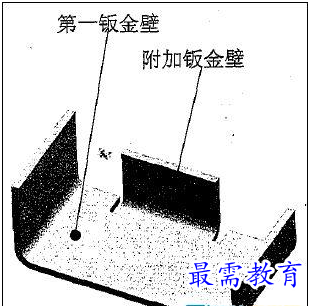

第一鈑金壁和分離的鈑金壁創建后，還可用“鈑金壁”命令中的“平整壁”和“法蘭壁”命令在其上添加附加鈑金壁，如圖3。
