Pro/E制作復雜工程圖符號庫

以焊接符號為例制作帶引線和分組的工程圖符號庫，軟件環境Proe5.0完成的效果如圖1。如果有些步驟不明白請參考：制作簡單的Proe工程圖符號庫

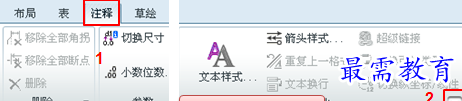

1）進入工程圖模塊，選擇“注釋”菜單欄并在“文本樣式”中選擇“符號庫”，如圖2。

2）定義新的符號庫輸入名稱，并繪制圖3標號3處的圖元。

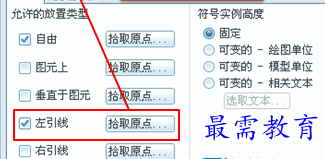

3）——在符號屬性中設置“左引線”并拾取圖4中線段端點原點。

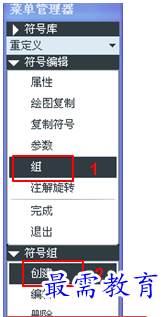

4）——在符號編輯菜單管理器中點選“組”->“創建”->輸入組名稱->選擇圓周焊符號的圓圈，如圖5

5）這樣參照 制作簡單的Proe工程圖符號庫 對剛創建的符號庫進行保存。
