使用Origin繪制三維圖形的方法

提問人:周麗平發布時間:2021-09-10

在3D XYZ中,需要有一個X軸,一個Y軸,一個Z軸數據,也就是說當我有三組數據的時候,繪制出來的是什么呢?對,是三維曲線或三維散點。而我要畫的是18個溫度傳感器在400小時內(每個小時都有溫度數據)測到的溫度變化,這時候我首先想到的是“矩陣”。

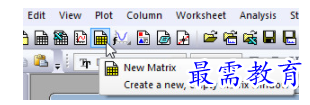

點擊“新矩陣”,添加一個矩陣窗口

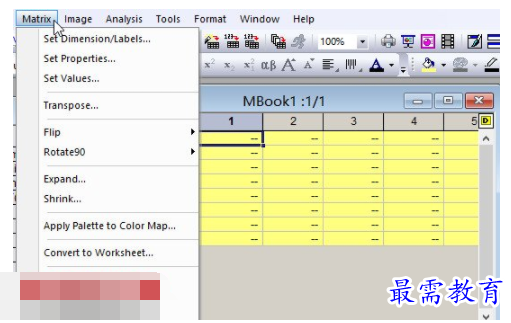

激活MBook窗口后,菜單欄才會顯示Matrix菜單。注意,對于矩陣的操作,菜單項Set Dimension/Labels、Set Values基本就完成了,可以設置矩陣的行列數目,三個坐標的名稱、單位,以及設置矩陣元素?cái)?shù)值等內容。

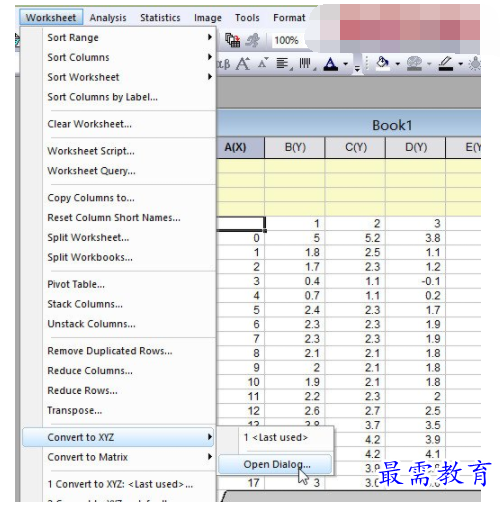

但我在繪制矩陣的時候,出現一個問題,或許是400X18的矩陣太大了,總是出錯而無法繪制。于是按照上面Time_Resolved的方法,將這400X18的數據先粘貼到workbook里,然后再轉換成XYZ(注意不是轉換成矩陣)


于是就成功將這個400X8的數據轉換成三列的數據,這樣就實現把本應用矩陣表達的數據,轉換到XYZ三軸中了。

轉換完成之后,就可以利用3D繪圖功能,得到想要的圖了:

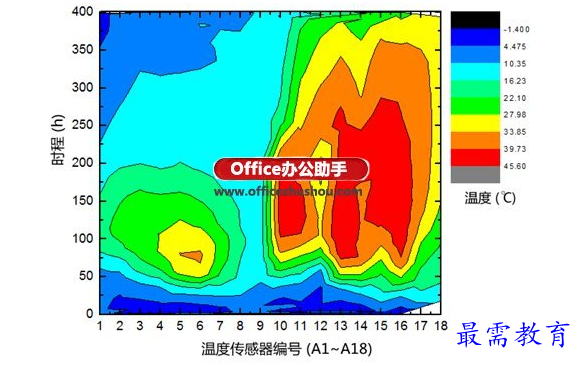

考慮到3D曲面圖看起來還是不夠明晰(也是因?yàn)槲覕?shù)據多,數據列之間太擁擠導致看不清楚),所以使用了Contour圖,也是很好看的,如下圖:
