利用Origin將多組擬合圖放在一張表中的方法

提問人:周麗平發布時間:2021-09-10

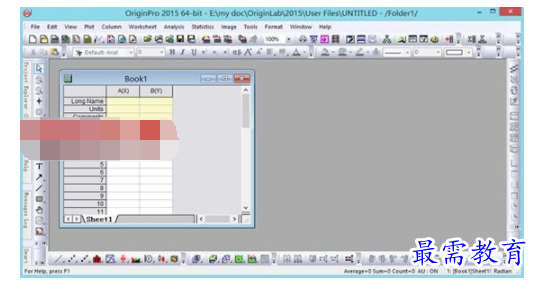

1、首先新建Origin 工作表:


2、需要用到兩組數據,所以在數據列上右鍵,插入兩個新列。

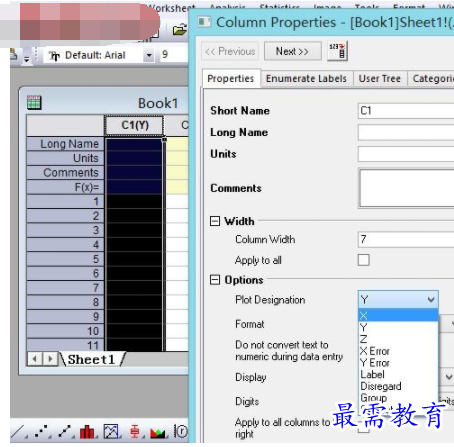

3、插入的新列默認都是Y軸數據,而我們需要的是兩個X和兩個Y,所以對其中一個新列雙擊列標題,在彈出的列屬性對話框中,設置其數據屬性為X軸。

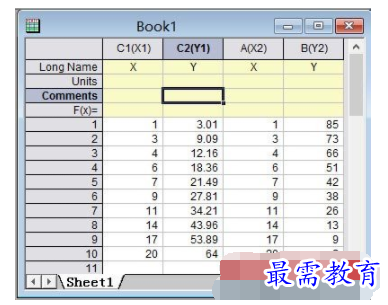

4、輸入數據(本例中的數據無物理意義,純?yōu)榱俗鰧?shí)例而編的)。

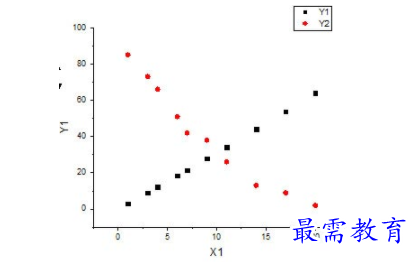

5、畫出散點圖是這個樣子的。


6、這時候,新建了一個工作表,并將數據都粘貼到新表中,在新表進行數據擬合——當然,完全可以不這樣做的,在原表上操作也好。

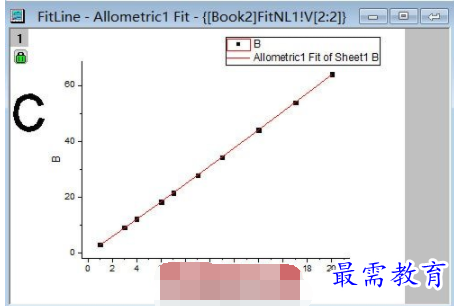

7、選擇兩列一組數據后,進行數據擬合,這是擬合之后的結果。

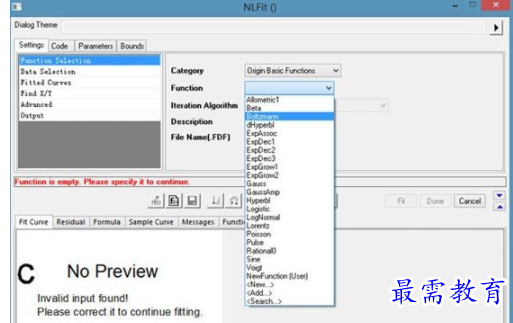

8、當然也可以調整擬合過程中的參數。

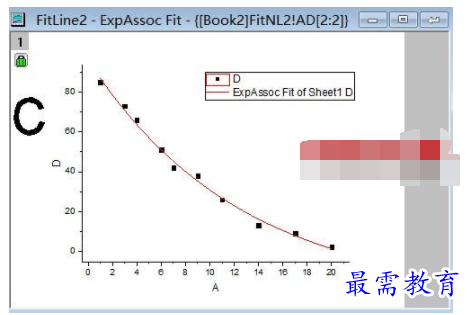

9、這是另一組數據的擬合結果。


10、好了,回到最終要整合的那張散點圖上,下面要把擬合結果添加到這張圖中。

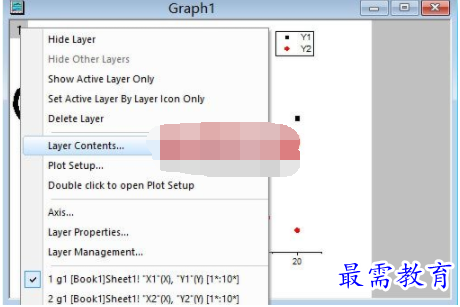

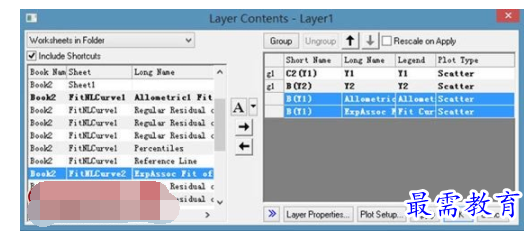

11、在左上角的小“1”上點擊右鍵(這里是設置圖層屬性的地方),點擊圖層內容,在圖層內容對話框中,把剛剛完成擬合的曲線添加進來。

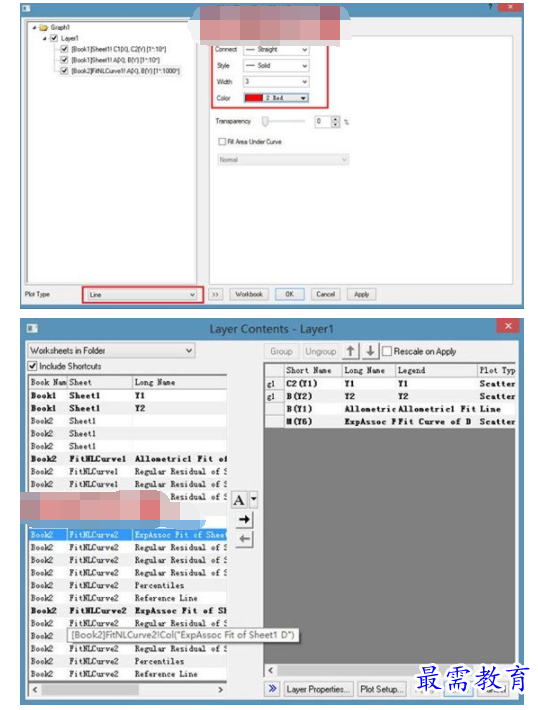

12、添加進來后,還可以雙擊曲線,對其進行線寬等屬性參數設置。

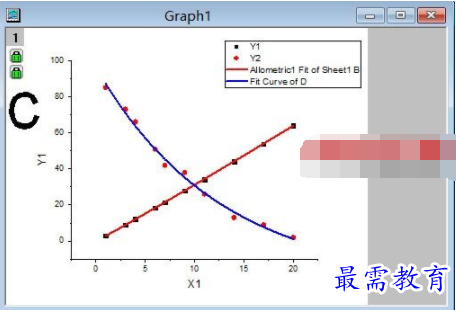

13、這就是添加之后的效果了:
