使用Origin制作XRD圖的基本技巧

第一步、導入數據

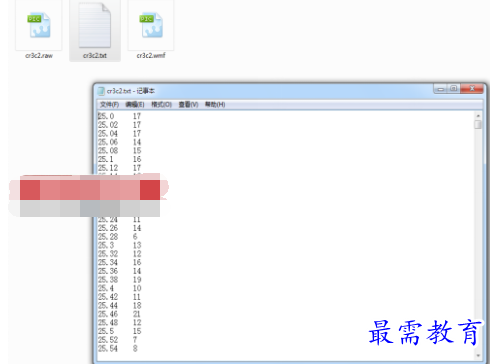

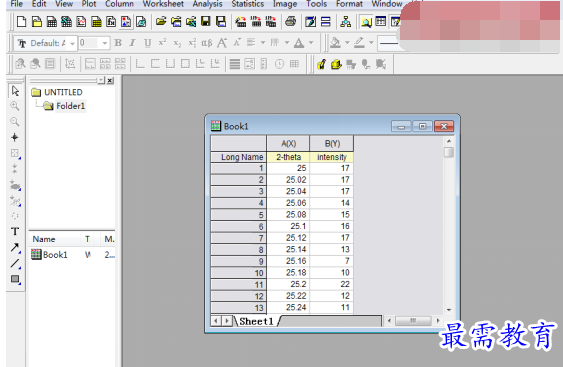

將所需繪制的XRD圖譜txt文件格式的數據導入到Origin中的工作薄(WorkBook)中，即下圖如圖所示。

第二步、繪制圖形

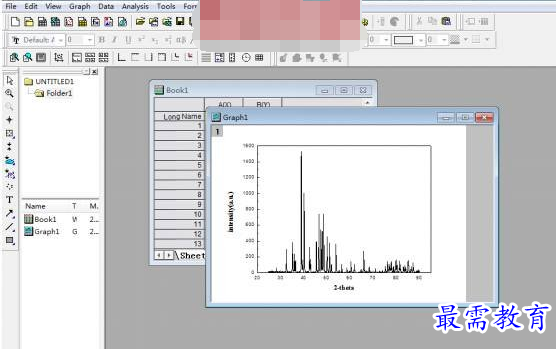

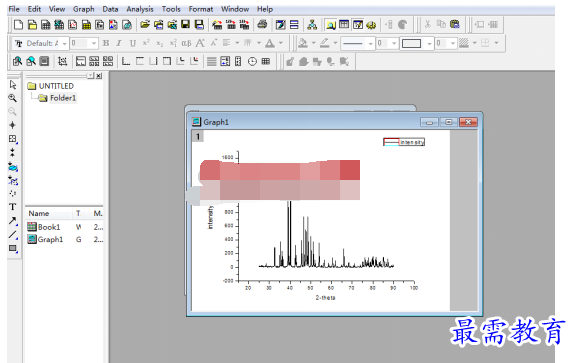

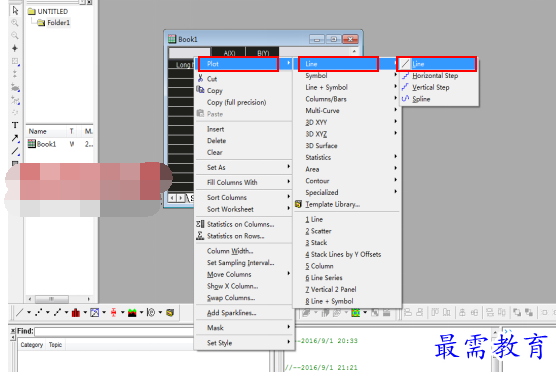

將Sheet1中的所有數據選中，鼠標右擊出現如圖下菜單，選擇plot， line， line，即繪制出如下圖形。

第三步、圖形設置

這步就是對所繪制圖形的坐標軸、圖例、整體的圖形進行設置，得到標準、準確、美觀的圖形。

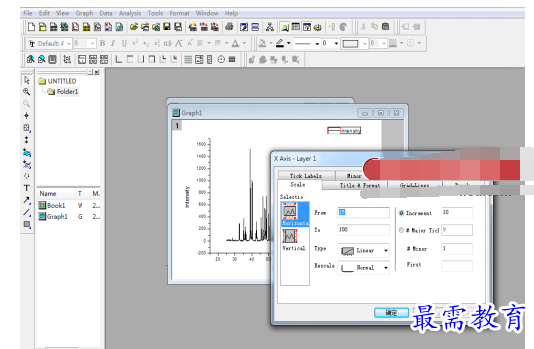

對坐標軸設置：在坐標軸上左鍵雙擊后出現如圖對話框，如圖設置x軸。小編將分別介紹下這些功能。

Scale：設置坐標軸的起始范圍的(From和 To)，刻度間的間隔(Increment)，以及對坐標軸以及坐標值進行特殊設置(Type)；

其中，刻度一般為1、2、5、10的倍數

Title&Format：主要是對坐標軸刻度進行隱藏或者顯現；

其中，坐標的刻度向內，并且所繪制的圖形要被坐標軸框起來。如圖所示進行設置

Grid Line：圖形進行柵格劃分；

Break：對坐標值進行割斷，即在設置起始范圍內的圖形會消失；

Tick Labels：顯示或者隱藏坐標值；

Minor Tick Labels：可以在坐標值前加+、-號；

Custom Tick Label：對坐標值的位置進行設置。

這些操作比較簡單，小編就不一一演示啦~

經過調整，最終的圖形就是這樣啦~

第四步、標注主要峰

這一步呢，就是將Jade分析出的主要物相標注在圖中，方法如圖；

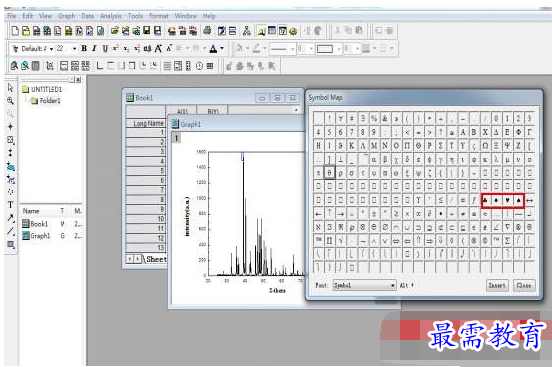

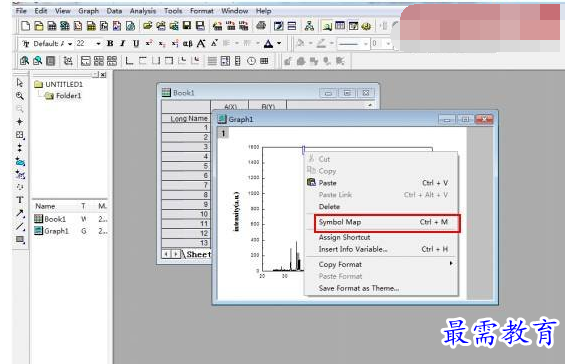

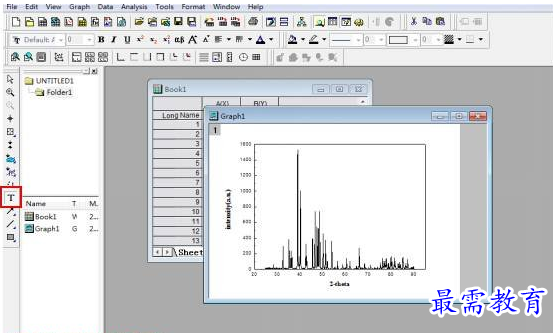

首先添加文本，在所需標注的位置畫框，之后單擊右鍵出現菜單欄選擇Symbol Map，出現對話框后就可以選擇所需的形狀，Insert即可!

那么幾張XRD圖譜如何畫同一張圖中呢?

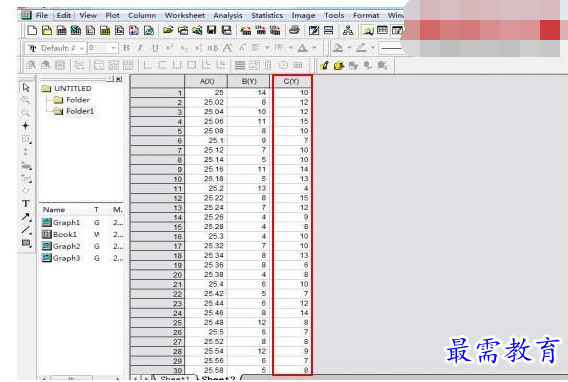

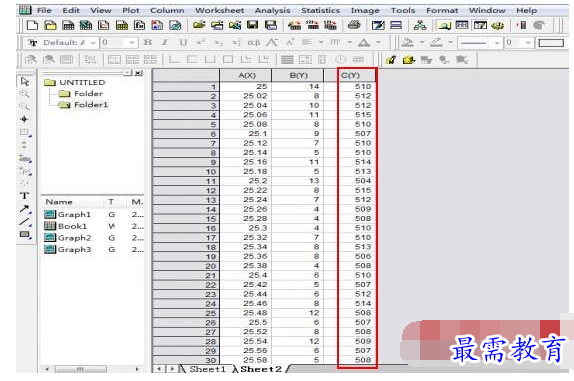

對于相同衍射角范圍、衍射速度相同的XRD圖譜?？稍诠ぷ鞅?WorkBook)中增加一列，即Add New Column，將數據導入此列，即如圖所示。

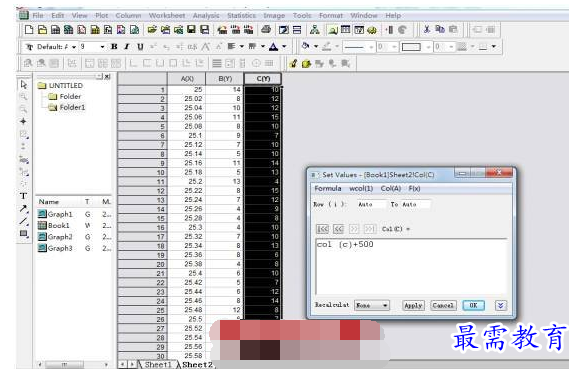

為了避免圖形的重合，將C(Y)加上一定數值，即得到所示；

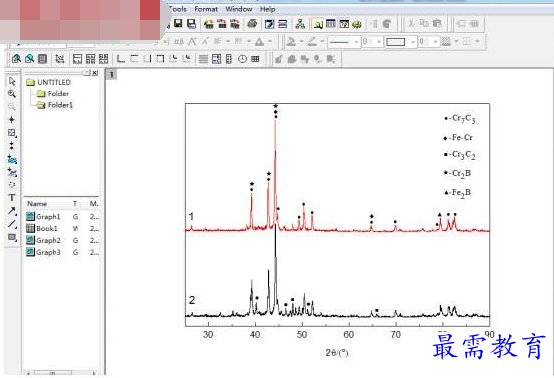

之后即按照同樣的步驟進行操作，可得到如下圖形：

第五步、圖形的輸出

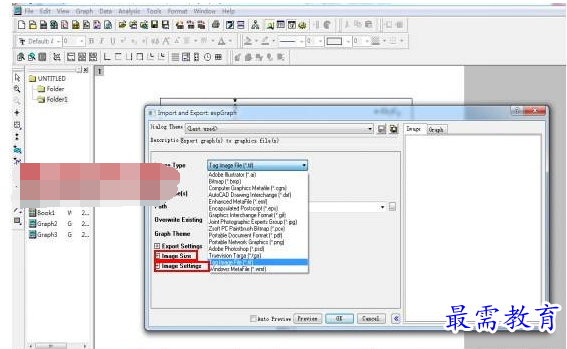

File，Export， Graphs，便彈出如下圖所示的對話框，其中Image Type一欄下面可以選擇輸出圖片的保存形式，Image Size中可以設置圖片的大小，Image Setting中可以設置圖片的dpi值、色深和是否壓縮保存，這些就根據所投期刊的格式要求選擇。保存即可，最后將輸出圖片插入word中即可。
