基線與峰的處理之基線的確定與扣除

提問人:周麗平發布時間:2021-09-10

首先我們以一個實例的方式向大家介紹

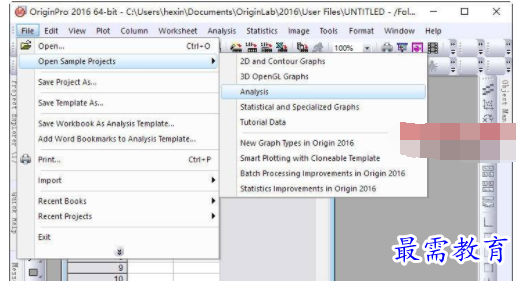

根據上圖,打開軟件自帶實例。

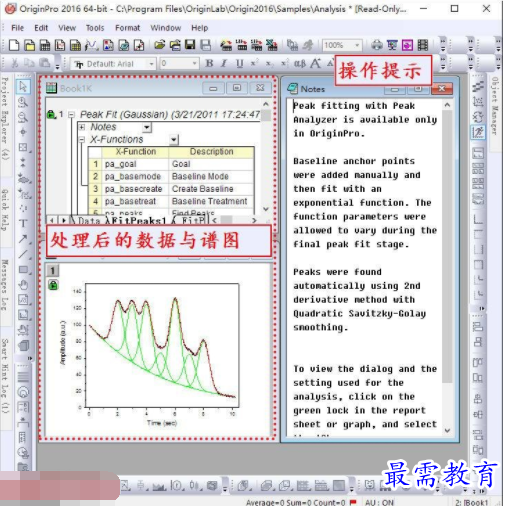

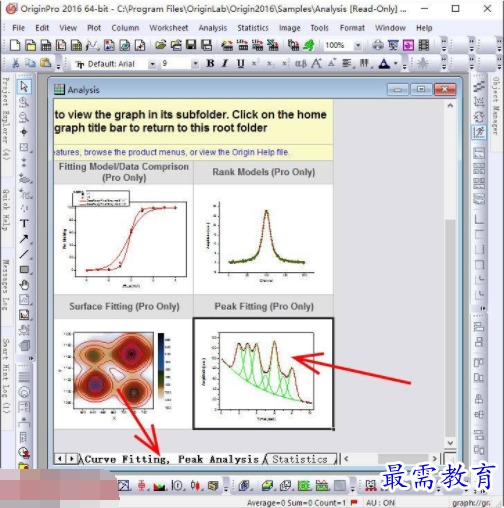

注意要調整窗口大小,在窗口底端選擇Curve Fitting…,雙擊Peak Fitting…窗口,打開實例文件(見下圖↓)。讀者如有興趣,可以認真學習一下其他實例。


實例中的數據和譜圖都是處理之后的結果,讀者感興趣也可以根據右側Note提示進行嘗試。這里小編僅僅是使用該實例的數據,進行基線和峰處理的講解。

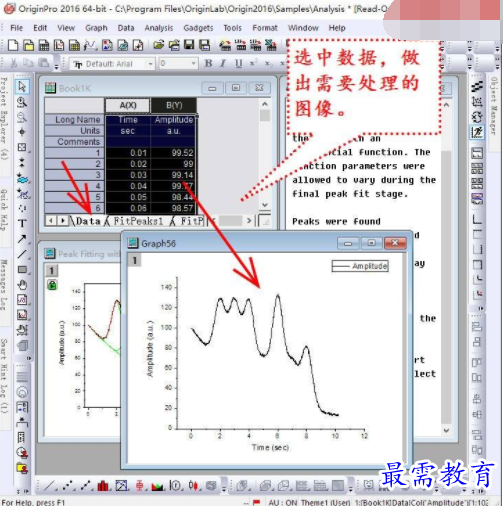

選擇相應數據,做出原始圖像。

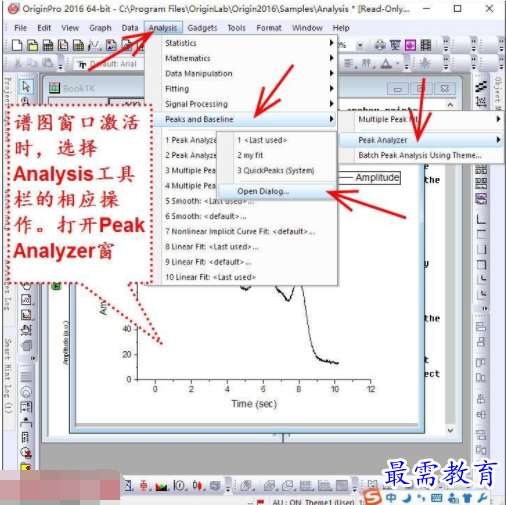

打開Peak Analyzer的方法。

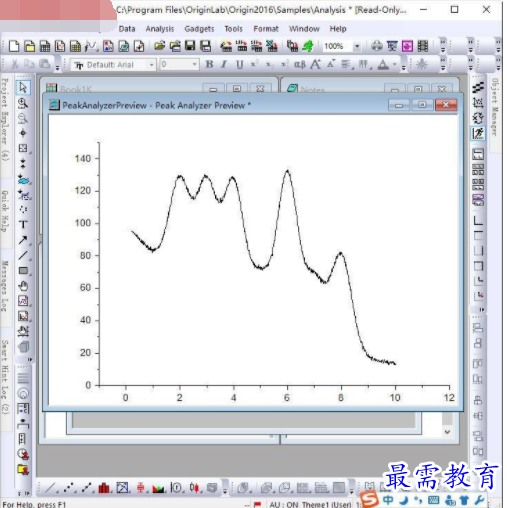

打開Peak Analyzer對話框的同時,軟件會生成一個預覽譜圖的窗口

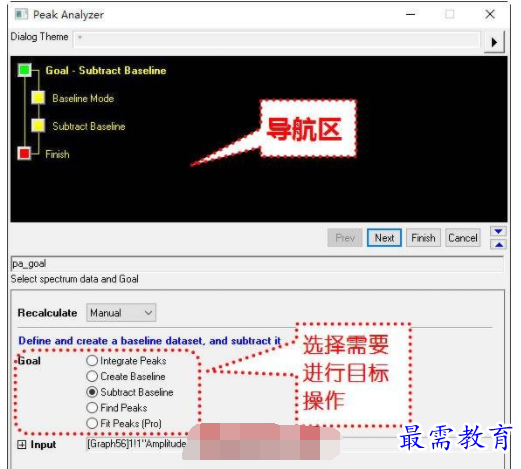

Peak Analyzer窗口。首先需要選擇操作的Goal,我們首先選擇Subtract Baseline(扣除基線)操作。從這里看出,利用這個窗口,我們可以進行峰面積的積分、創建基線、扣除基線、尋找峰、擬合峰等操作。小編會慢慢向大家介紹相關內容。選定目標,然后點擊Next。

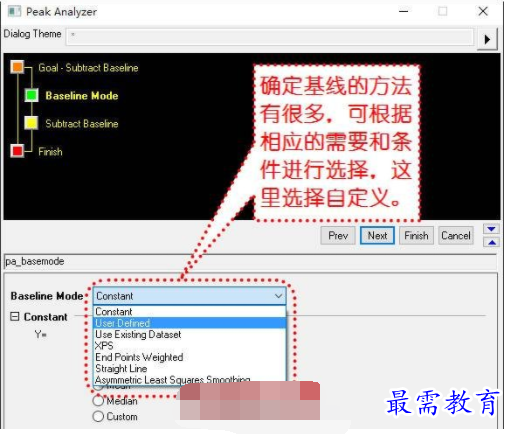

這里是要選擇確定基線所采用的方法,可以根據需要選擇。這里小編選擇自定義的方法。

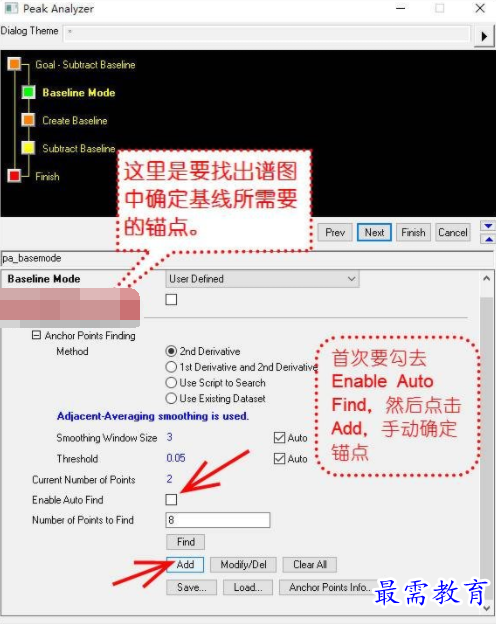

選擇好模式之后,注意窗口會自動變化。出現確定錨點的選項。按照上圖,勾去自動尋找錨點的選項,然后點擊Add來手動選擇錨點。

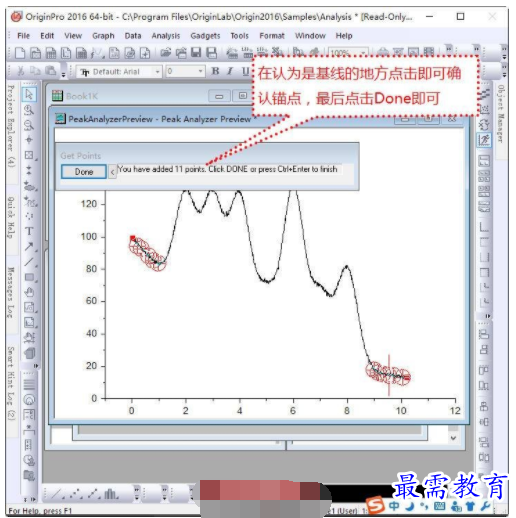

手動點擊我們認為是基線的地方。

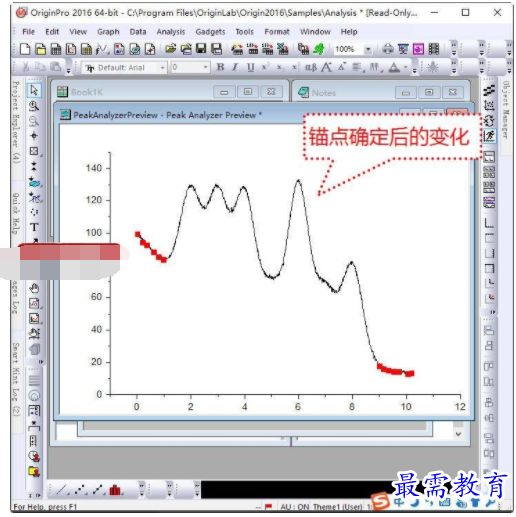

錨點確認后的樣子,下面就是選擇將這些錨點連接成擬合基線的操作。點擊Next。

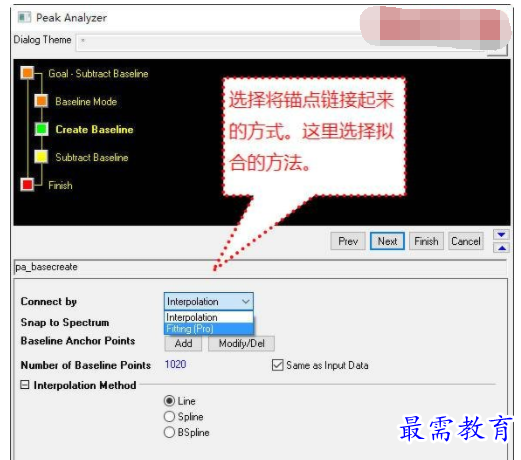

選擇連接錨點的方式。這里是選擇擬合發光方法,當然也可以根據情況選擇其他方式。

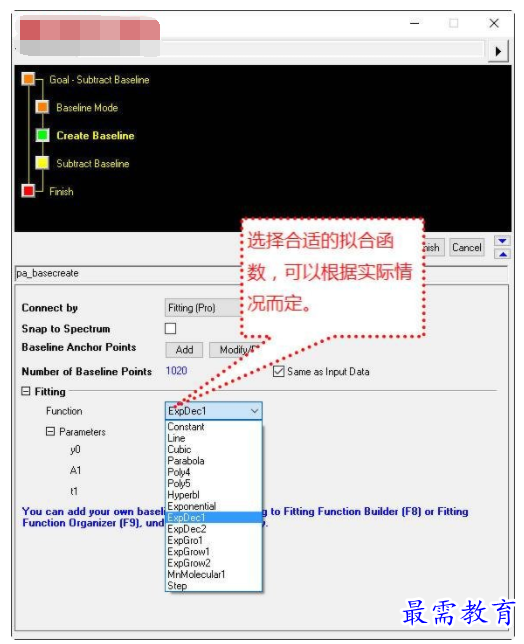

窗口變化,出現擬合選項,我們選擇一個合適的函數進行擬合即可。


基線已經出現了!

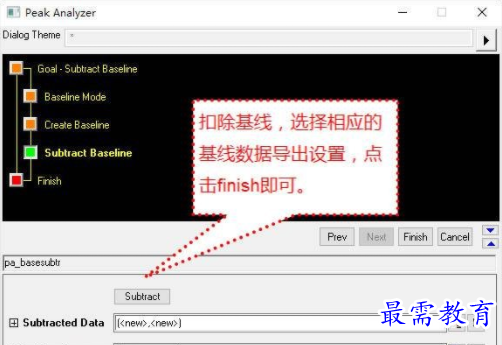

可以選擇扣去基線進行預覽,也可以設置數據的導出。

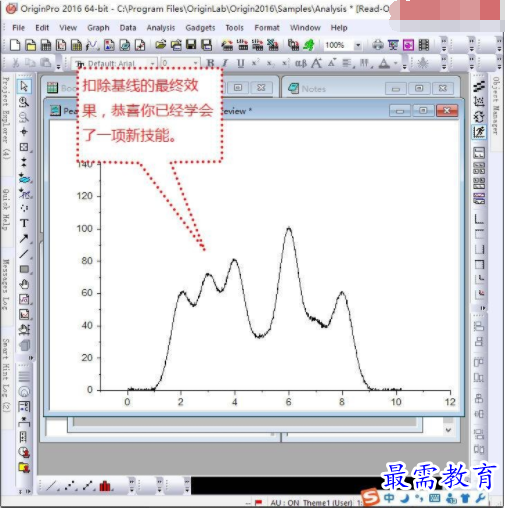

扣除基線后的效果。

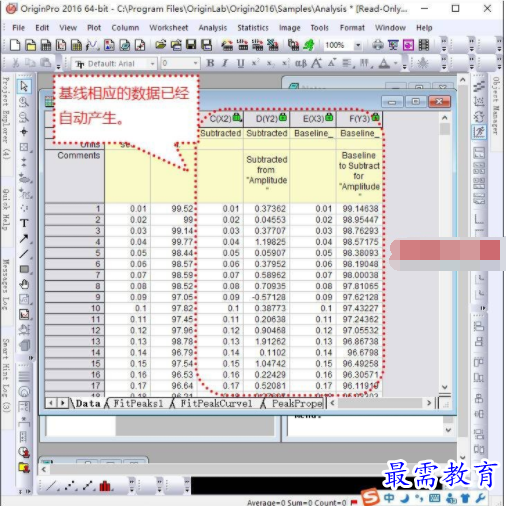

相應的數據已經自動產生。
