使用origin進行單X多Y繪圖的方法

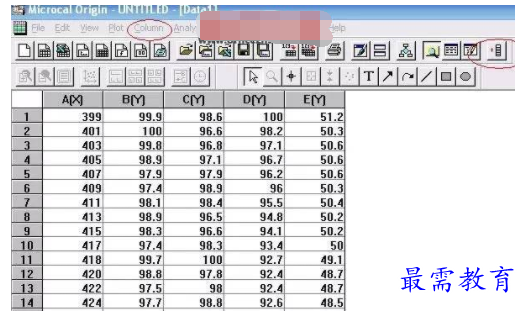

先從測試儀器上導出數據，一般都是txt文件，將txt文件直接或經過excel導入到Origin軟件中，可以通過column/add new column或點擊快捷工具來添加多欄數據。

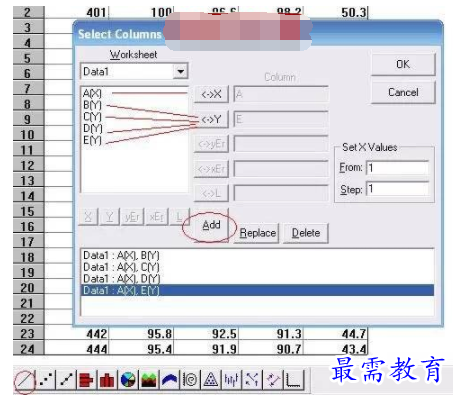

點擊作圖工具(左下角紅色圓圈標示的工具用于線狀圖)，分別設置每一條曲線的X和Y數據，點擊add添加數據。

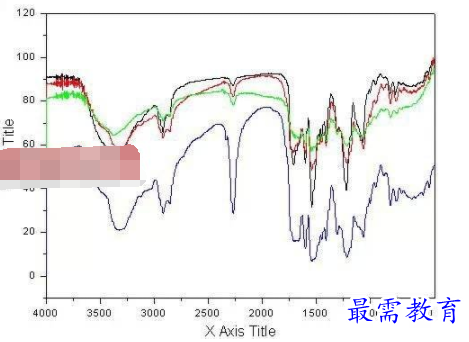

得到以下的圖形：

一般紅外光譜圖測試范圍從4000~400cm-1，為了圖形清晰美觀，要處理以下幾個問題：

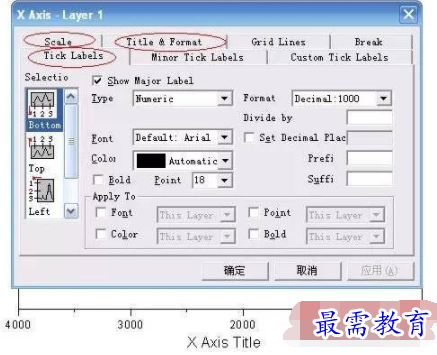

1、雙擊X軸數據，出現坐標軸編輯欄，在scale欄下分別編輯X和Y軸的范圍和increment(間隔)。

2、點擊edit/new layer/top X and right Y，增加一層圖形，也就是著增加上X和右Y，這樣圖形比較方正，這時候還必須在坐標軸編輯欄里將上X和右Y的標尺和數據去掉。在Title&Format里去掉標尺，在Tick Lables里去掉數據。

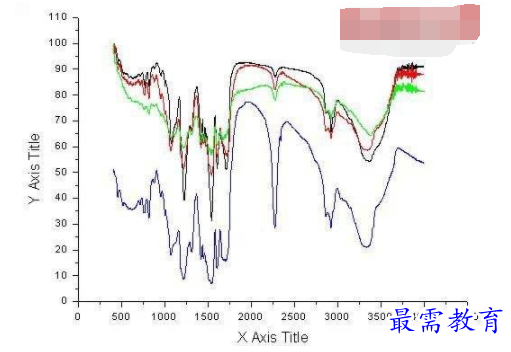

得到以下的圖形：

接下來，要把粘在一起的數據分開，第一步將要移動的數據線激活，對著數據線，點擊右鍵，set as active即可，然后可以采用兩種方式移動數據：

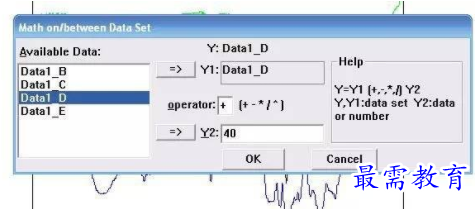

1、Anlysis/Subtract/Reference data(減去某個估計的數值)

2、Anlysis/Translate/Vertical(垂直移動一個線段)，Origin自動啟動“Screen Reader”和“Data Display”兩個工具，用鼠標雙擊圖形窗口內的任意兩點，曲線就往上或往下移動一段距離。

另外，放入PPT當中的圖形曲線不妨用彩色線，但是論文打印稿中一定要用黑色線條。如果論文稿投向國際刊物，所用的英文字體和輸出分辨率都有嚴格的要求，平時處理圖像數據時要養成良好的習慣。
