使用Origin進行多圖層繪圖的方法

1、圖層的創建

1.1、使用Graph工具欄

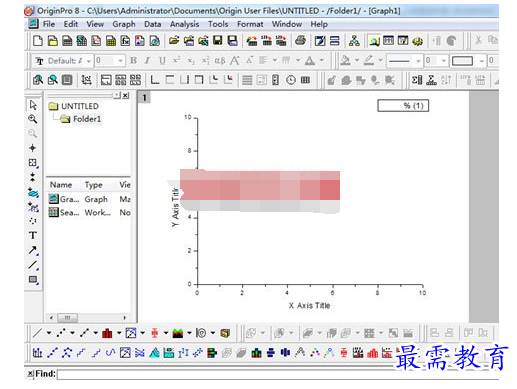

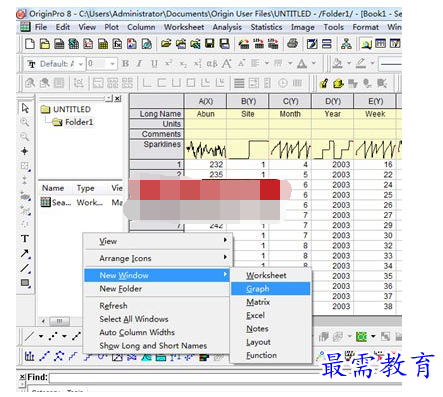

像畫布必須鋪在畫板上一樣，圖層也必須創建在承接它的圖片上。所以首先要通過空白處右鍵【New windows】——【Graph】來為圖層鋪設這樣一塊畫板。

結果是出現了一個基礎的圖層，相當于畫板上先鋪好了一張紙

現在的問題是，需要很多畫紙，草稿紙，各種去哪里找呢?

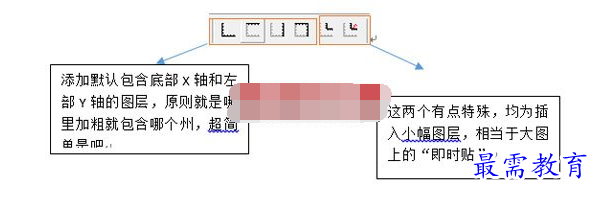

最簡單的方法是找到graph工具欄，直接按鍵添加

來試個萌萌噠的即時貼模式吧

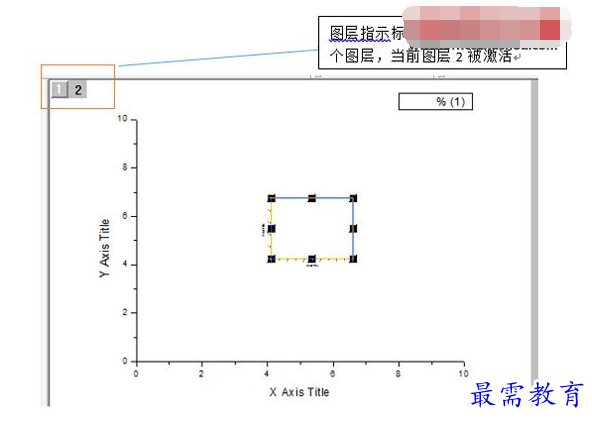

添加好之后，這個小圖層可以通過單擊按住拖動，也可以調整大小

1.2、使用菜單添加命令

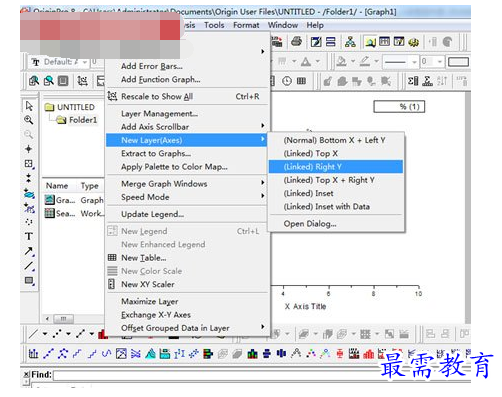

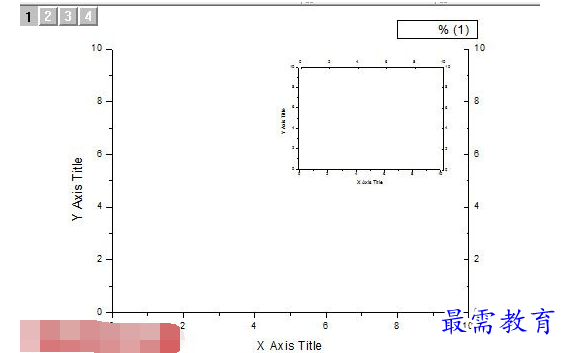

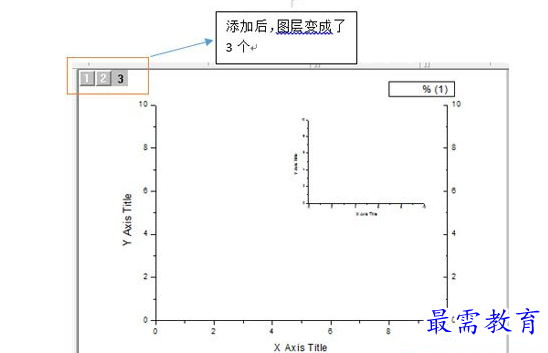

操作方法是找到菜單欄【Graph】——【New Layer (Axes)】,自行選擇想要添加的模式，此處在原有的兩個圖層基礎上，激活圖層1，添加右側Y軸為例(雙Y軸圖繪制時常用)

1.3、使用圖層管理器添加

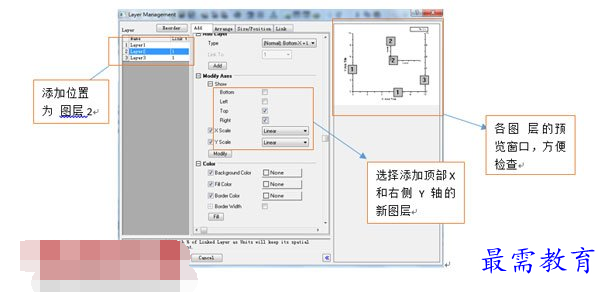

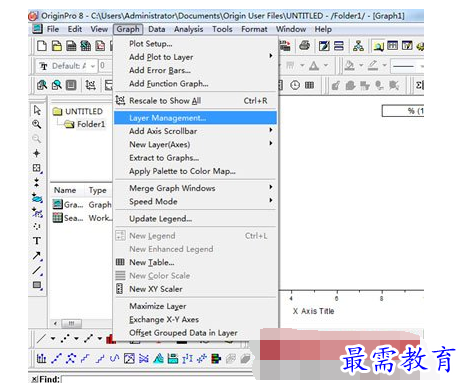

在菜單欄里選擇【graph】——【Layer Management】出現圖層管理器對話框。此處激活之前創建的小幅圖層2，并再新建一層。

2、圖層管理

2.1、圖層數據管理

數據是繪圖的基礎，畫家只讓大家對這白紙空想是不行滴，現在來學習如何將使用數據在圖層上繪圖。

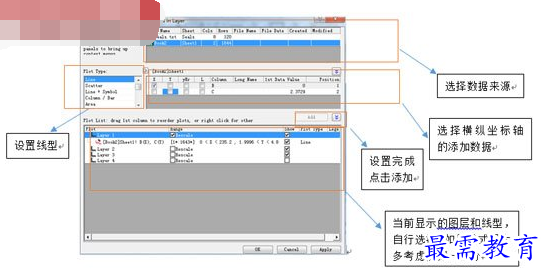

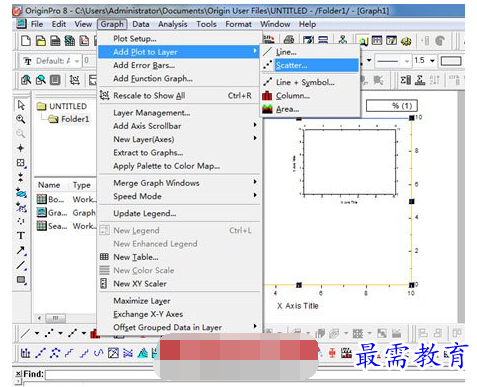

首先激活需要添加數據線的圖層，菜單欄中【graph】——【add plot to layer】打開線型設置對話框，或者直接雙擊圖層序號也可以完成

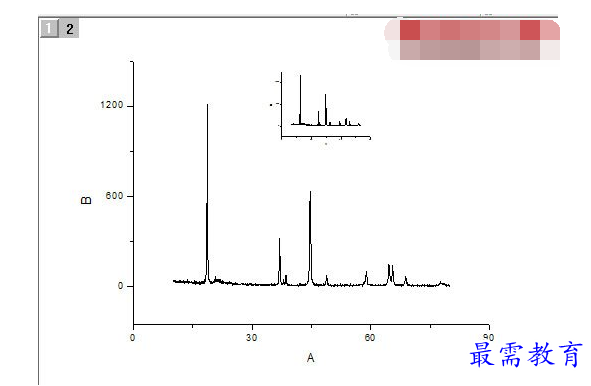

如圖成功的插入了曲線，曲線的坐標軸云云，雙擊自行設置就好。同理也可以在其余圖層上插入自己想要的數據圖。以上是一幅親子XRD圖。

2、圖層性質綜合管理

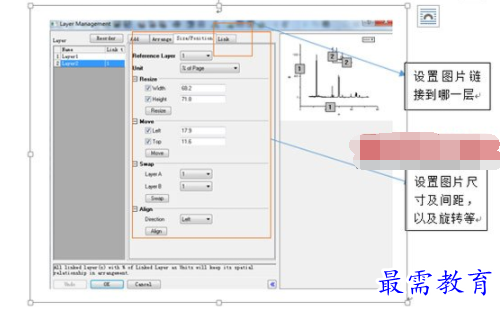

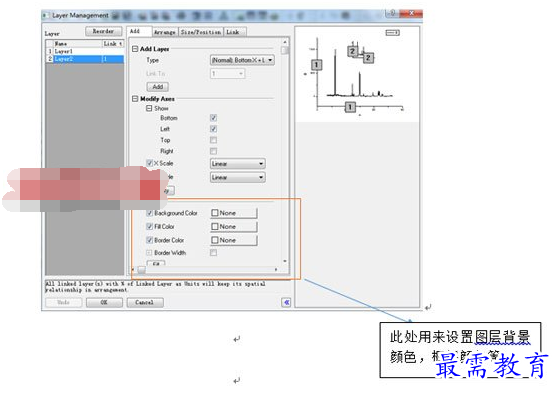

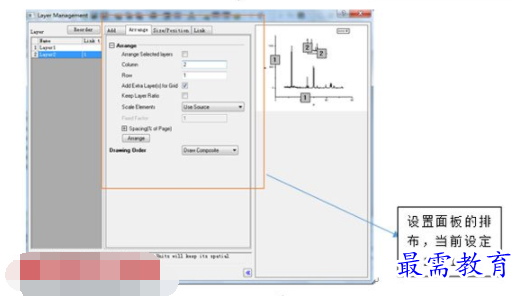

圖層管理器是圖層管理的主要工具，其內容可謂包羅萬象，這里為大家簡介一下圖層管理器各選項卡的含義，以及簡要展示。

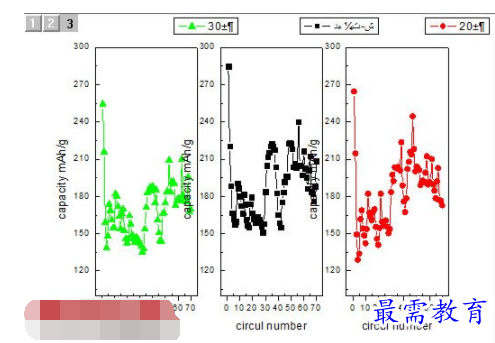

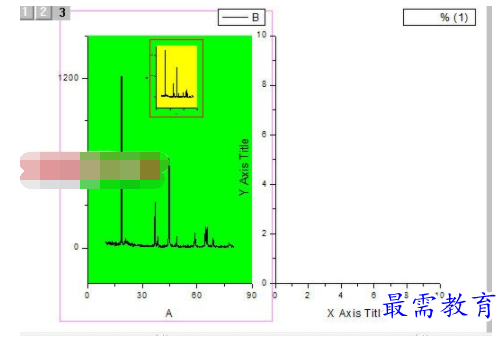

設置完成后出現了如此視覺沖擊感很強的圖，大家注意由于設置了行列于是自動在面板添加了圖層3，如需要添加數據請參照2.1中的步驟

3、常用多圖層繪圖實例

3.1、單圖層轉化多圖層

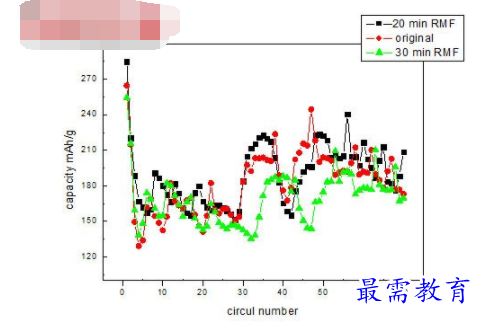

現在想將兩條電化學曲線分別在不同的圖層表示，方法是，激活要分離的圖片文件，選擇graph工具欄，分離曲線到不同圖層這個按鈕

成功的將糾纏在一起的曲線分開啦!

3.2、放大圖的繪制

對于一些變化劇烈以及細微之處，我們需要附加放大圖進行說明。

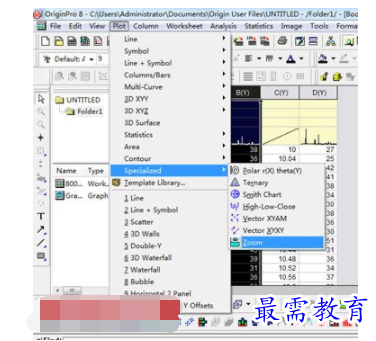

在數據表中選中需要的數據列，然后菜單欄中選擇【plot】——【specialized】——【zoom】即可實現

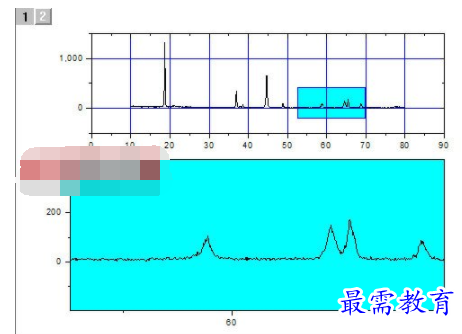

生成如下帶有局部放大的圖形，后期的修飾均可以通過雙擊坐標軸完成進一步的設置

3.3、多圖的合并拼接

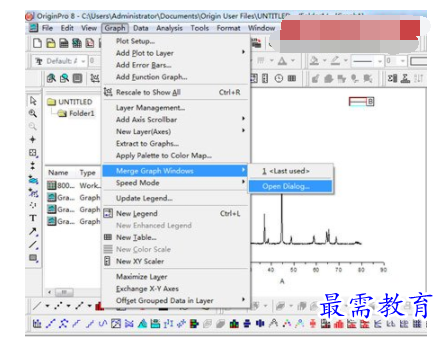

有時候需要用一組圖來對比說明，或者使文章看起來更簡潔明了?？梢酝ㄟ^菜單【Graph】——【Merge Graph Windows】來選擇已做好的圖，并對其進行合并。

將選定的圖片添加入右側的選框內，完成合并后如下圖。結構和性能圖放一起方便大家進行構效關系的分析。最終輸出結果如下
