Proe工程圖設置繪圖捕捉器

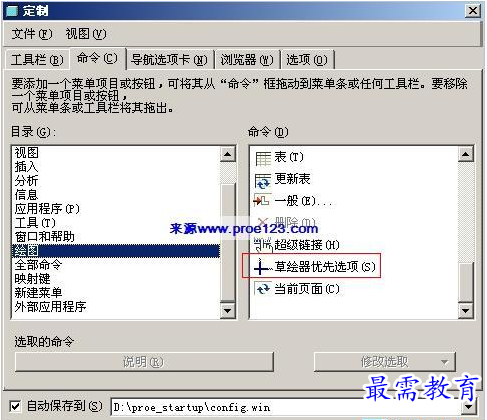

Proe工程圖環境中繪圖功能很不理想，默認情況下草繪捕捉器很多捕捉是沒有打開。你可以從菜單“工具”->“定制屏幕”，在如圖1的定制菜單中找到“繪圖”目錄，在其右側“命令”欄中找到“草繪器優先選項”把它拖到工具欄中。

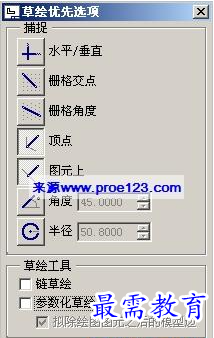

在“草繪優先選項”菜單中您可以設置不同的捕捉如圖2。
