Origin添加誤差棒的方法

一、正負值相同的誤差棒

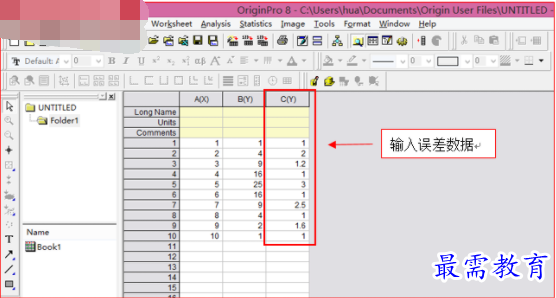

1、首先打開Origin，添加一列,如圖1中的C(Y)列。在A(X)和B(Y)列分別輸入對應的橫坐標和縱坐標數據，將誤差數據輸入到C(Y)列。

圖1

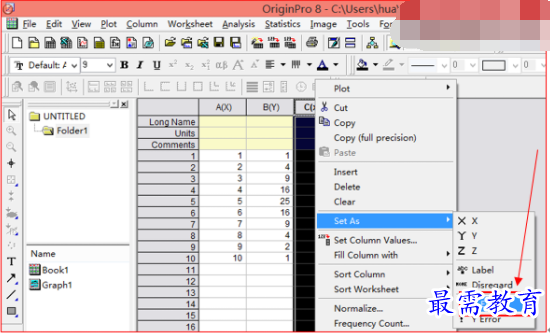

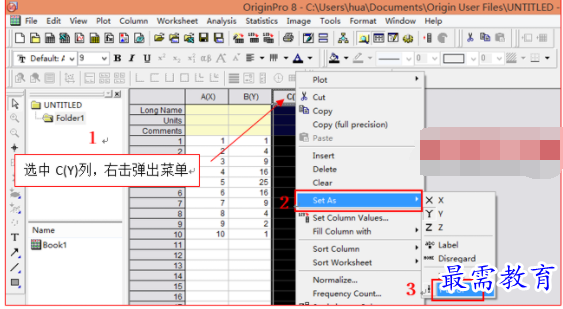

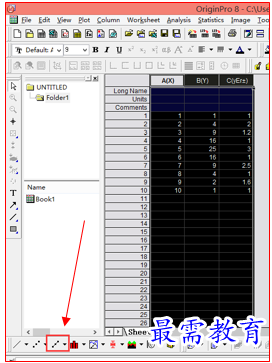

2、如圖2所示，選中C(Y)列，右擊彈出菜單，選擇Set As，然后選擇Y Error. 此時C(Y)列的標簽會變?yōu)閳D3所示的C(yEr±)。

圖2

圖3

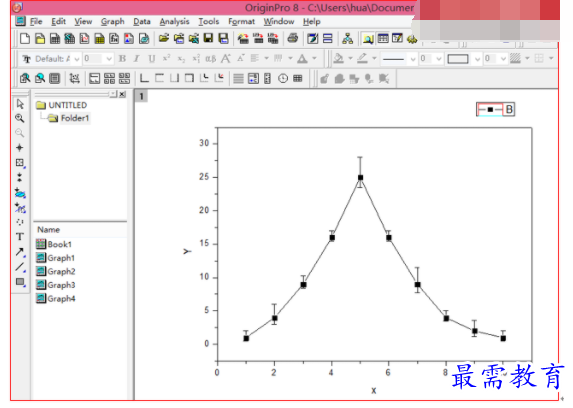

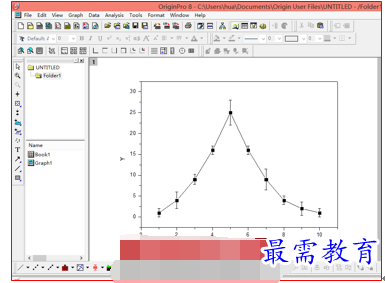

3、最后將A(X)，B(Y)和C(yEr±)三列全部選中，點擊左下角的做圖，如圖4所示，帶有誤差棒的圖就做好了，如圖5所示。

圖4

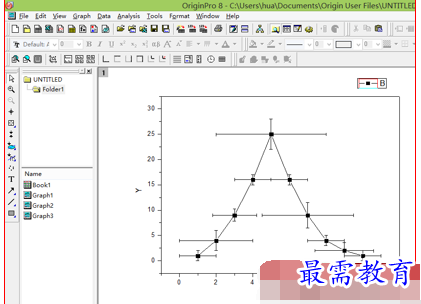

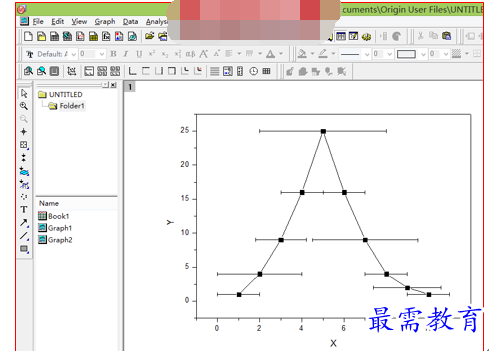

圖5

4、以上是添加Y誤差棒的方法。X誤差棒的方法與之基本相同，如步驟2所示。不同的是，現在要選中X Error，如圖6所示。得到的結果如圖7所示。

圖6

圖7

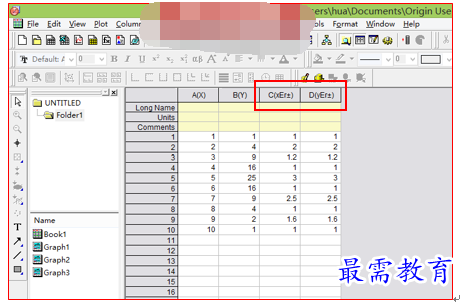

5、當然有些圖需要同時添加X和Y兩個誤差棒，方法也是基本相同。此時我們需要再添加D(Y)列，如圖8所示。

圖8

6、將C(Y)列和D(Y)列分別設定為X Error和Y Error，如圖9所示。最后做出的圖如圖10所示。

圖9

圖10

二、正負值不同的誤差棒

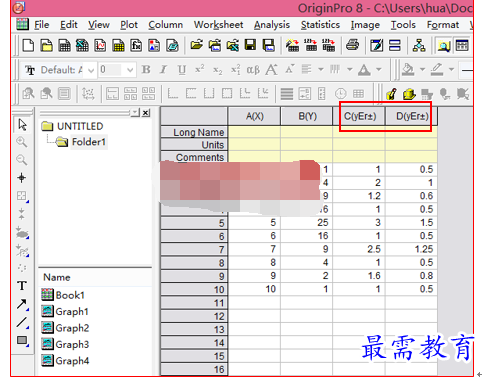

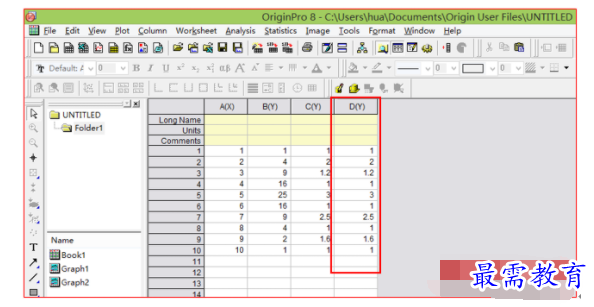

1、如圖11所示，添加C(Y)和D(Y)兩列，分別將Y的正負誤差數據輸入到C(Y)和D(Y)兩列，然后將兩列都設定為Y Error。同時選中A(X),B(Y),C(yEr±)和D(yEr±)四列做圖，如圖12所示。

圖11

圖12

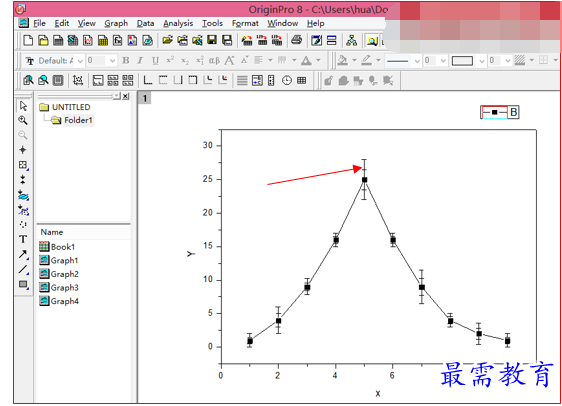

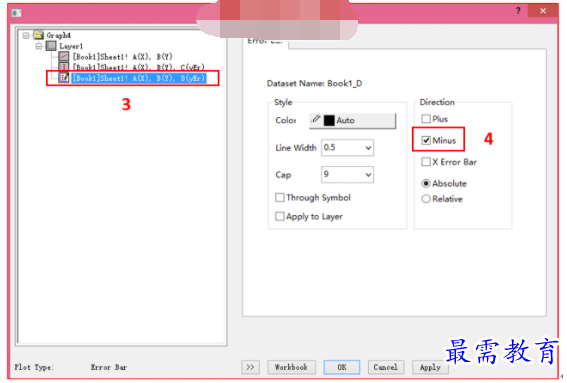

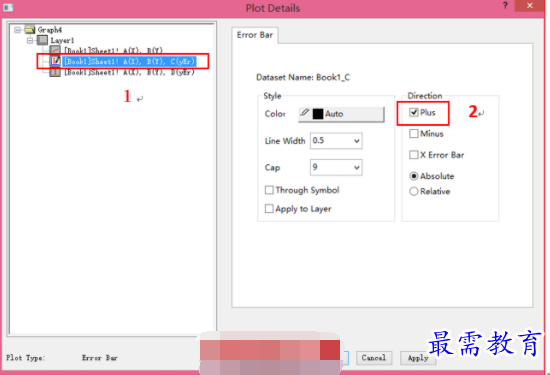

2、雙擊圖12中箭頭所指的誤差棒，彈出Error Bar 窗口，如圖13所示。鼠標左擊選中1處，然后勾選2處，則表示將C(Y)列設為Y的正誤差。同理，如圖14所示，鼠標左擊選中3處，然后勾選4處，則表示將D(Y)列設為Y的負誤差。最后點擊OK就可以啦，如圖15所示。

圖13

圖14

圖15

三、標準偏差的計算方法

添加誤差棒時，我們經常需要計算數據的標準偏差，這里我們講解一下在Excel中計算標準偏差的方法。

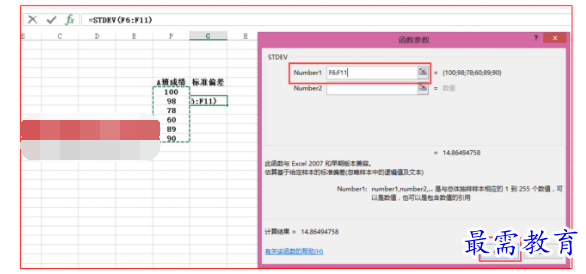

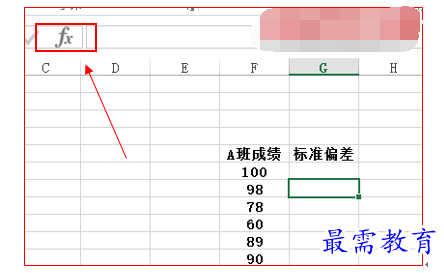

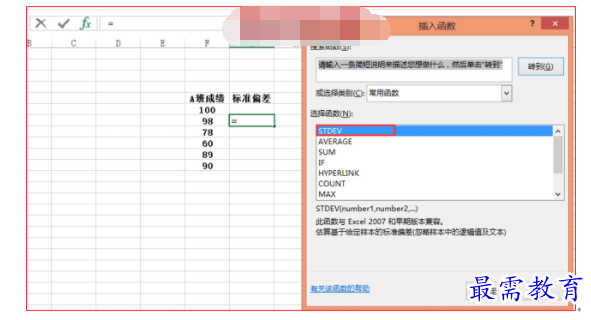

1、如圖16所示，我們在Excel表格中隨便寫幾個數據，然后點擊圖中箭頭所指的fx,彈出插入函數對話框。找到STDEV這個函數，點擊確定，會彈出函數參數對話框，如圖17所示。

圖16

圖17

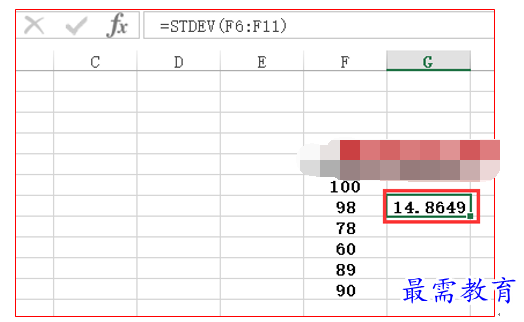

2、然后選中對應的數據，如圖18所示的綠色虛線框中選中的數據，然后點擊確定。最后得到該組數據的標準偏差，如圖19所示。

圖18

圖19
