PowerPoint2013中編輯圖形的操作技巧

提問人:周麗平發布時間:2021-09-13

1、啟動PowerPoint2013并創建新文檔,在“插入”選項卡中的“插圖”組中單擊“形狀”按鈕,在打開的下拉列表中選擇“任意多邊形”選項,如圖1所示。然后在幻燈片中繪制一條折線,如圖2所示。


圖1 選擇“任意多邊形”選項

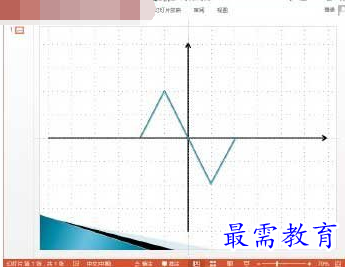

圖2 繪制折線

2、選擇繪制的圖形,在“繪圖工具—格式”選項卡的“插入形狀”組中單擊“編輯形狀”按鈕,在打開的列表中選擇“編輯頂點”選項,如圖3所示。

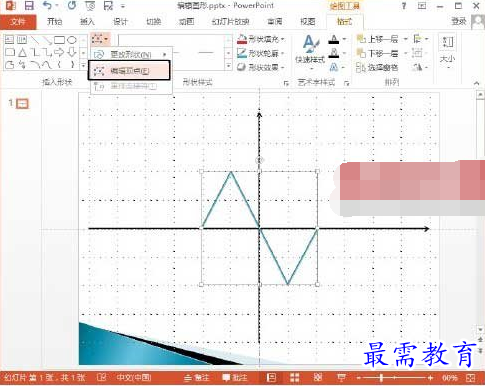

圖3 選擇“編輯頂點”選項

3、此時圖形處于頂點編輯狀態,選擇頂點,頂點的兩端出現帶有控制柄的方向線,拖動方向線上的控制柄可以改變線條的彎曲程度,如圖4所示。方向線越長,弧線的弧度就越大。


圖4 拖動控制柄改變線條彎曲程度

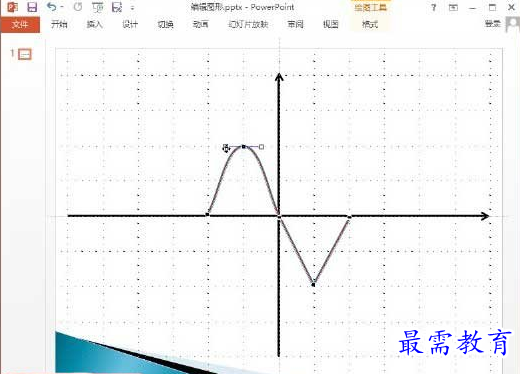

4、在頂點上右擊,選擇快捷菜單中的“平滑頂點”命令,曲線將在頂點處平滑過渡。此時,拖動控制柄改變曲線形狀,頂點兩側的弧度將同時改變,如圖5所示。


圖5 變?yōu)椤捌交旤c(diǎn)”后改變曲線形狀

注意

從右擊頂點獲得的快捷菜單中可以看到,頂點分為“平滑頂點”、“直線點”和“角部頂點”3類。其中,“平滑頂點”兩側的曲線在頂點處平滑過渡,頂點兩側的方向線成一條直線且長度總是相等;“直線點”兩側的方向線也成一條直線,但調整時方向線長度不會相等;“角部頂點”兩側的方向線不會成為一條直線,可以通過分別調整兩側的方向線來對頂點兩側的曲線形狀分別進行調整。

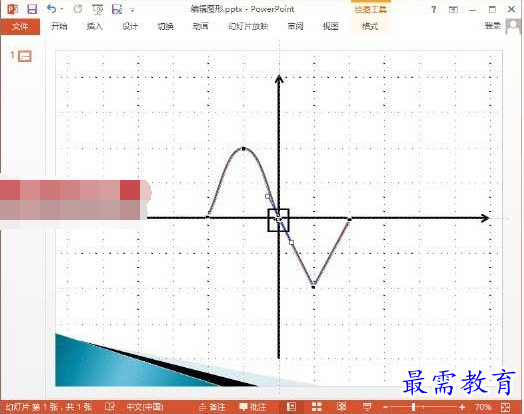

5、在曲線上右擊,選擇快捷菜單中的“添加頂點”命令,鼠標單擊點處將添加一個頂點。使用鼠標按住左鍵拖動頂點將能改變頂點的位置,時會改變曲線的形狀。這里在曲線上添加頂點后,將頂點設置為“平滑頂點”,再拖動頂點調整曲線形狀,如圖6所示。


圖6 添加頂點后調整曲線形狀

注意

選擇頂點并右擊,在快捷菜單中選擇“刪除頂點”命令可以將該頂點刪除。

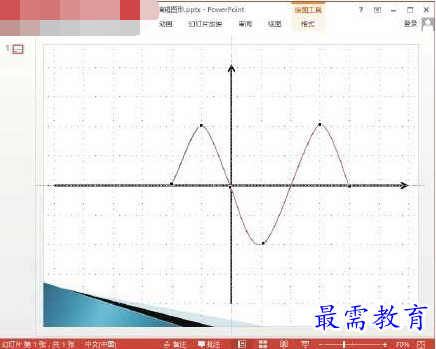

6、在圖形中的直線段上右擊,選擇快捷菜單中的“曲線段”命令,可將直線轉換為曲線,如圖7所示。在幻燈片的空白處單擊,可退出頂點編輯狀態。


圖7 直線轉換為曲線

注意

右擊曲線,在快捷菜單中選擇“抻直弓形”命令,曲線將變?yōu)橹本€;選擇“關閉路徑”命令,將獲得一個封閉圖形;選擇“開放路徑”命令,則可將原來封閉的圖形變?yōu)殚_(kāi)放。
