CAD2022關于混合公差介紹

1、混合公差為某個特征的相同幾何特征或?yàn)橛胁煌鶞?zhǔn)需求的特征指定兩個公差。

2、一個公差與特征組相關，另一個公差與組中的每個特征相關。單個特征公差比特征組公差具有更多的限制。

3、基準 A 和 B 相交的點稱為基準軸，從這個點開始計算圖案的位置。

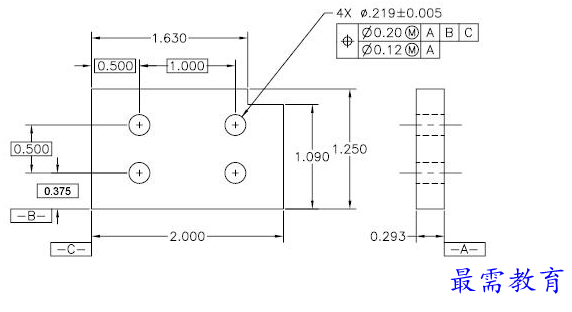

4、混合公差可以指定孔組的分布直徑和每個單獨孔的直徑，如下圖所示。

5、把混合公差添加到圖形中時，首先指定特征控制框的第一行，然后為第二行選擇相同的幾何特征符號。

6、幾何符號框格將被延伸覆蓋每行。然后可以創建第二行公差符號。
