在Origin中繪制雙Y圖

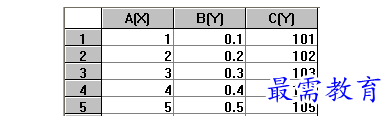

1、輸入繪圖的數據，如下圖1：

2、選中以上數據，在圖表選項或者下側繪圖工具欄選擇圖形的類型，工具欄如下：

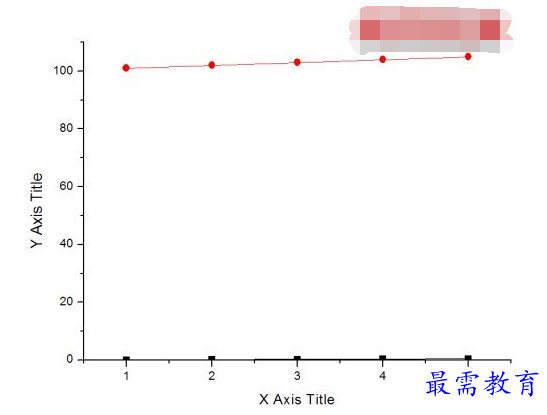

3、選擇上面工具欄中的第3個，即：Line+Symbol模式，得到如下圖形：

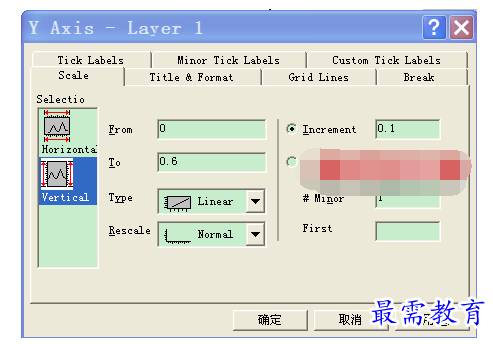

4、此時上圖中的圖形均在同一個圖層，即：Layer1圖層中，現在需要將B列數據放在Layer1圖層，而將C列數據放在Layer2圖層。因此，將Y軸的范圍進行調整，如下：

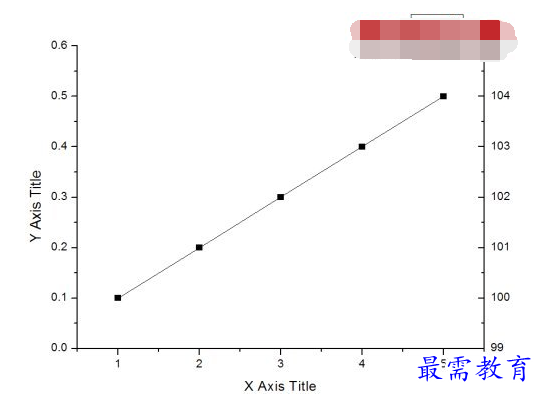

5、調整完畢后，在“編輯”工具欄選擇“新建圖層”，根據自己的需要選擇新建圖層的類型，此處選擇“(連接):右邊Y”，同時調整新圖層對應的右側Y軸的范圍。最后得到的圖形如下，此時，僅顯示B列數據圖形。

6、在圖形空白范圍內點擊右鍵，選擇“Plot Setup”(或完全漢化版對應選項)，此時可以看到B列和C列均在Layer1圖層，將C列數據拖到Layer2中即可，如下圖：

7、點擊“Apply”，然后“OK”，此時即可看到B、C兩列數據均出現在坐標軸上，其中B列數據在Layer1圖層，而C列數據在Layer2圖層。對其進行一系列編輯后，可得到如下圖形：

8、注意上圖中的圖形說明框需要自己編輯，因為當C列數據拖至Layer2之后，圖形說明框?qū)H顯示“第一列”。具體做法是：點選紅色空心的圖線，然后選擇“圖表”工具欄“新建圖例”(“New Legend”)選項，這樣“第二列”字樣也將出現在Legend中，對其進行適當編輯，即可得到上圖的效果。
