Origin差曲線畫法詳解

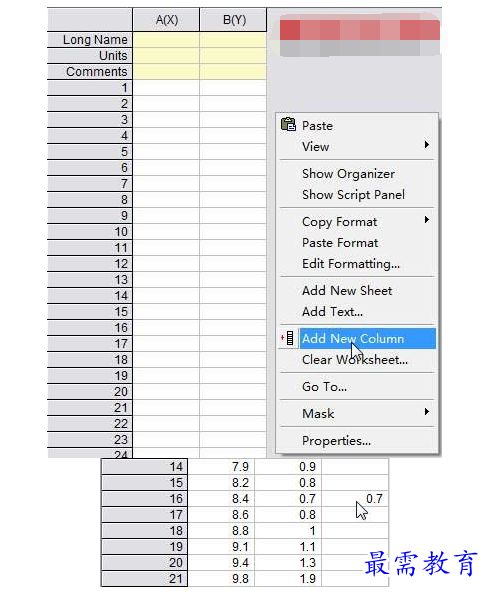

1、新建一列，將你的數據復制到表格里，手動找出波谷的點。

2、繪制曲線。

3、打開“Analysis-->Spectroscopy-->Baseline and Peaks-->Open Dialog”，彈出的對話框直接選“OK”。

4、“Method”選擇“Existing Dataset”，然后點擊彈出的“Baseline”后面的三角按鈕，選擇“Select Columns”。

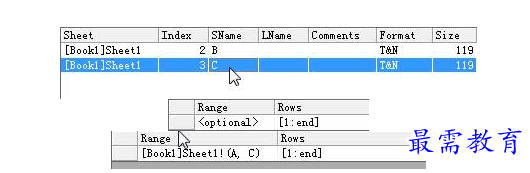

5、雙擊SName為C的數據，對話框下面的Range從<optional>變?yōu)?lt;[Book1]Sheet1!>(A,C)，“OK”結束。

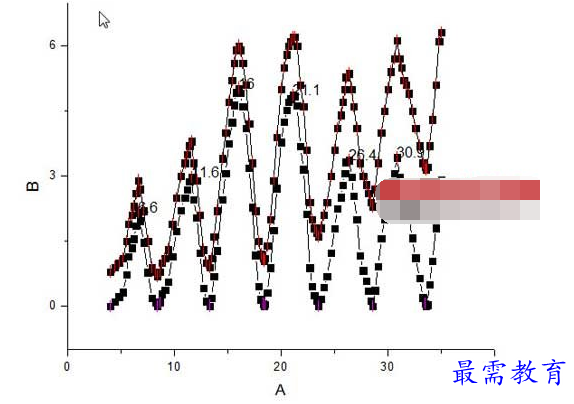

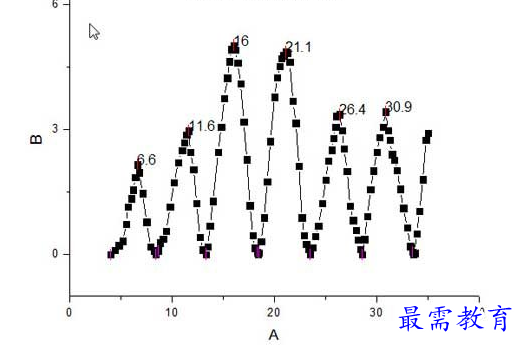

6、一直點擊“Next”直到出現成品，點擊“Finish”結束。

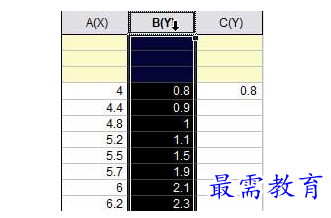

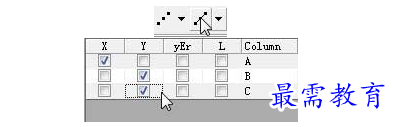

7、點擊Book1，全選B列。

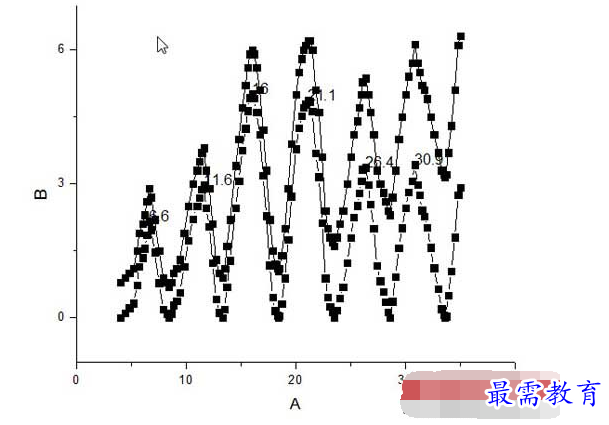

8、點擊Graph2(差曲線的圖)，選擇“Graph-->Add Plot to Layer--> Line + Symbol”。

9、雙擊曲線上的數據點，彈出“Plot Details”對話框，在“Symbol”下的“Shape”選“No Symbol”，“OK”確定。

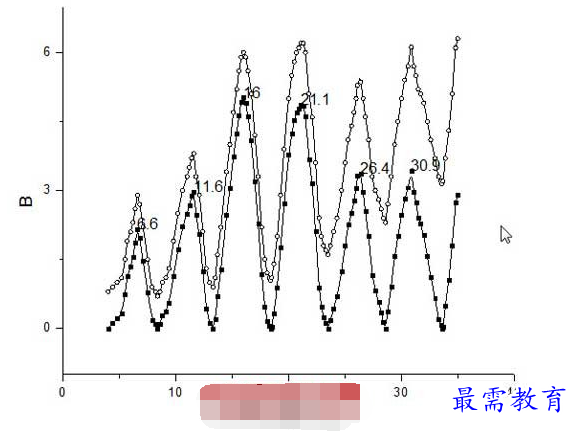

10、為了圖像的美觀，可以再次雙擊曲線上的數據點，“Symbol”下更改數據點的形狀和大小，默認是全黑方框，9號大小;按照自己的喜好進行更改。如曲線設為空心圓和5號大小，差曲線設為全黑方框和5號大小的效果如下。

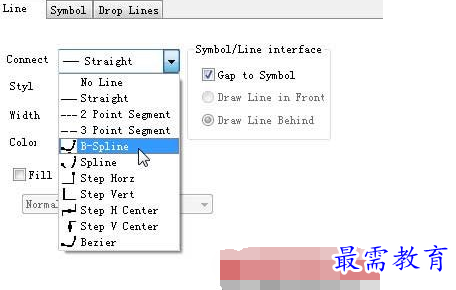

11、雙擊數據點，作光滑處理。
