Origin繪制雙Y軸圖的方法

1、已有數據繪圖如下，其中網絡流量的單位是M Bytes/s，與另外兩組數據的單位(時間)不同，現在要為其添加右側Y軸。

2、首先選中該圖像，找到工具條，點擊第三個按鈕“Add Right-Y Layer”，這樣就為其添加了副縱坐標軸，如圖；

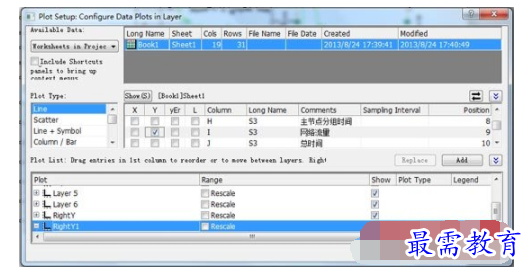

3、然后在圖形上點擊右鍵，選中Plot Setup菜單，彈出如下的窗口：

上圖中可以看出，新添加的RightY下無任何數據，下面將要放置到右側Y軸上繪制的數據添加到該坐標軸下，首先選擇所在的worsheet，然后指定X\Y數據列，選中RightY1行，再點擊add按鈕，剛才所選擇的數據就被加到RightY1坐標軸下了。點擊OK，將發現圖像發生了變化，新增了一條曲線。，如下圖：

4、點擊圖像選中，右鍵再次進入Plot Setup菜單后，可以調整數據隱藏或者刪除，進入Axis菜單或者選中坐標軸后點擊右鍵可調整坐標軸范圍，最終可以得到下面的繪圖：
