Origin9.1中繪制風向玫瑰圖(Binned Data)的方法

1、本例采用Wind Rose-Binned Data法繪制，數據如下。

2、選中所有數據，進入Plot-Specialized菜單，點擊Wind Rose-Binned Data。

3、Origin9.1生成的默認圖如下。

4、從上圖可以看出，坐標顯示方向很多。在此本例只想顯示N,E,S,W四個主要方向。雙擊外圍的方向標簽彈出Axis Dialog，左側選擇Tick Labels下的Outer，右側在Display下的Display中輸入N E S W，字母間用空格分開。

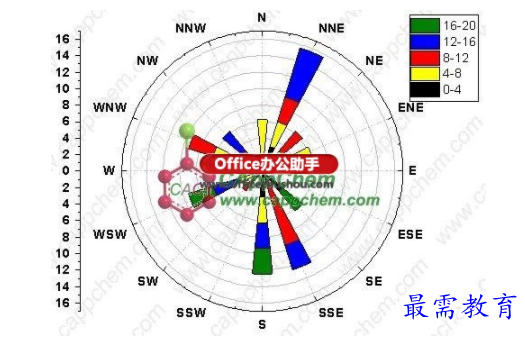

5、完成后得到下圖，方向只有四個了，但位置不對。不過從中可以發現是按照角度的主刻度順序放置的。

6、因此雙擊刻度彈出Axis Dialog，左側選擇Angular Axes下的Scale，將右側Major Ticks下的Type設置為By Increment，將刻度增量Value設置為90(即0,90,180,270)。

7、完成上述設置后，即可得到本文最初的風向玫瑰圖了。
