Origin9.0繪制Y列為類別分類數據圖的方法

1、本例的數據如下，列AB為散點坐標數據，列C和D為類別。

2、首先選取列AB繪制散點圖，如下圖所示。

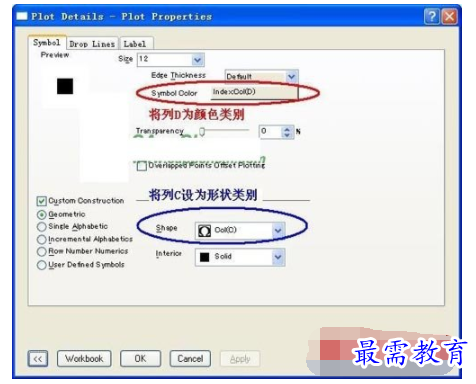

3、然后雙擊散點彈出Plot Details對話框，進入Symbol選項卡。在Symbol Color中選擇index Col(D)，即以列D的分類控制散點顏色。在下方Custom Construction的Shape中選擇Col(C)，即以列C的類別控制散點的形狀。

4、完成上述設置后的效果圖如下。

5、最后按照X列為類別的分類數據圖中所述方法，更新下圖例即可。

目前Origin 9.0無法更改indexing方式的圖例形狀和顏色順序，采用的是Origin的默認設置。
