使用Origin9.0繪制XYAM型2D Vectors(向量圖)的方法

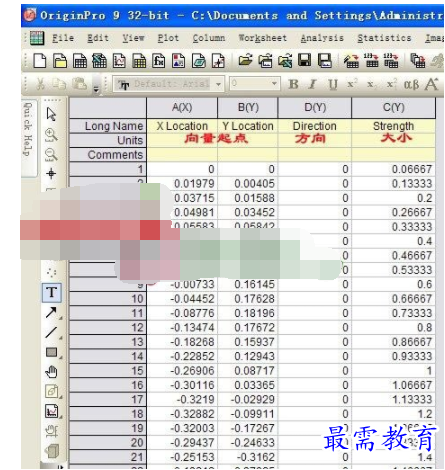

1、Vector XYAM型向量圖需要一列X，三列Y。

其中前面的XY為“向量起點”，第二列Y為方向(全部為0)，第三列Y為向量大小。

如下圖所示：

2、為了便于理解，我們將以上數據中的XY，繪制得到了以下散點圖作為對比。

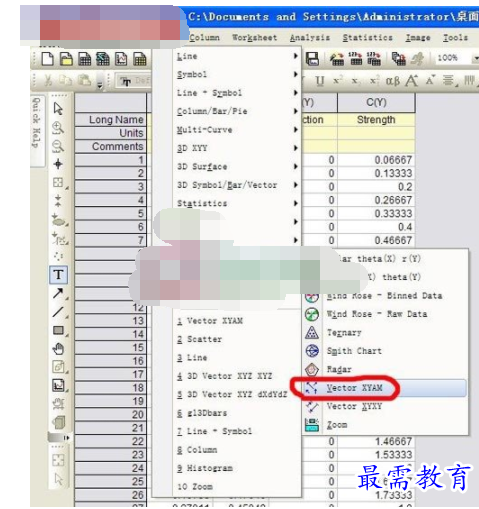

3、接下來我們看下向量圖。選中數據，進入Plot菜單下的Specialized，點擊Vector XYAM。

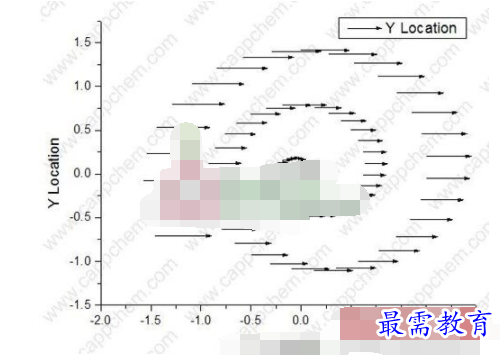

4、Origin9.0按照上述數據繪制得到的向量圖如下(方向全部為0)。

5、繪制XYAM向量圖時應注意“方向列(Direction)”，其默認所用數據為弧度。

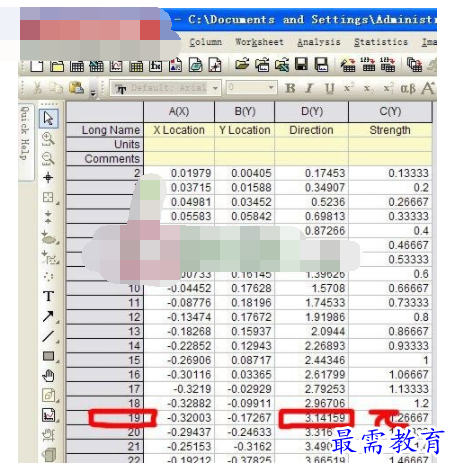

即如果希望角度為180°，則應在“方向列(Direction)”數據中輸入3.1415926(π)。

如下圖中第19行的數據。

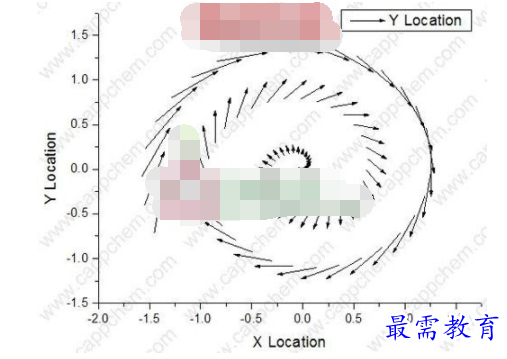

6、以下即為修改了“方向列(Direction)”的效果圖。

7、雙擊彈出Plot Details菜單，左側選擇Vector選項卡。

里面有個Position選項，此處的Position指的是XY數據的位置。

Head(首)，MidPoint(向量的中點)，Tail(尾)。

Origin9.0默認XY為Tail(尾)，即起點。

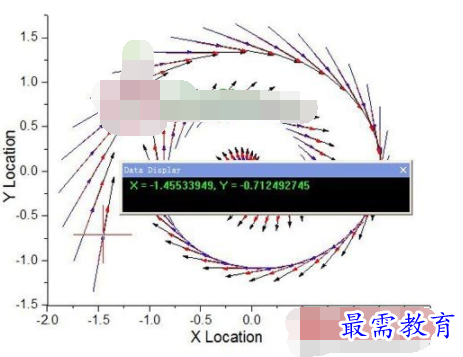

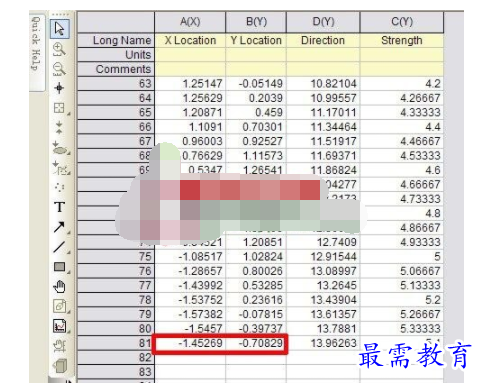

8、下圖提供了本例最后一個點的坐標(-1.45，-0.71)。

9、黑色向量的Position為Tail，紅色向量的Position為Midpoint，藍色向量的Position為head。
