使用origin繪制簡單二維圖

 一般來說數據按照X Y坐標存為兩列，假設文件為sindata.dat,如下格式：

X   sin(x)
0.0  0.000
0.1  0.100
0.2  0.199
0.3  0.296
…………

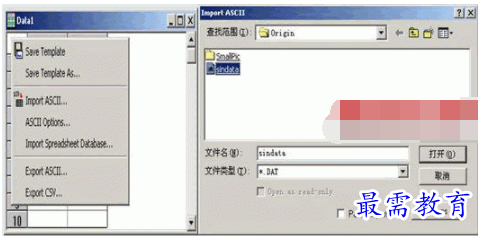

輸入數據請對準data1表格點右鍵調出如下窗口，然后選擇Inport ASCII找到sindata.dat文件打開就行

2.2、繪制簡單二維圖

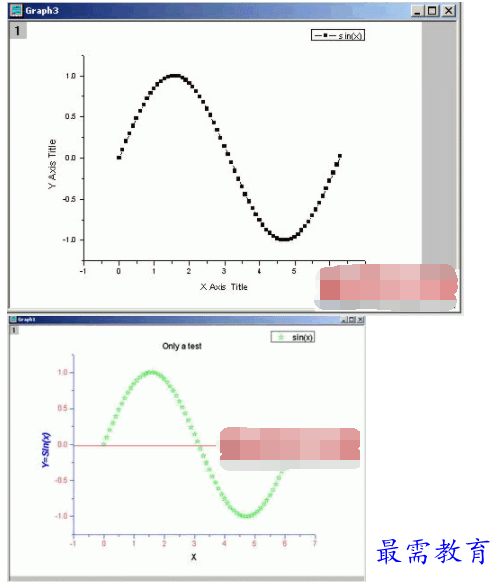

按住鼠標左鍵拖動選定這兩列數據,用下圖最下面一排按鈕就可以繪制簡單的圖形。

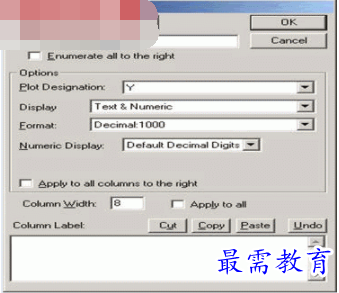

2.3、設置列屬性

雙擊A列或者點右鍵選則Properties,這里可以設置一些列的屬性。

2.4、數據瀏覽

Data Display 動態顯示所選數據點或屏幕點的XY坐標值

Data Selector 選擇一段數據曲線，作出標志 一是鼠標，二是利用Ctrl,Ctrl+Shift與左右箭頭的組合

Data Reader 讀取數據曲線上的選定點的XY值

Screen Reader 讀取繪圖窗口內選定點的XY值

Enlarger 局部放大曲線

Zoom 縮放

注意利用方向鍵，以及與Ctrl和Shift的組合

2.5、定制圖形

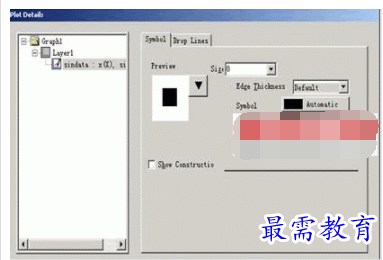

2.5.1、定制數據曲線

用鼠標雙擊圖線掉出下面窗口。

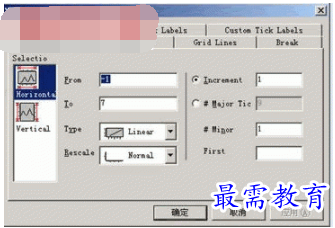

2.5.2、定制坐標軸:

雙擊坐標軸得到,下圖

2.5.3、添加文本說明

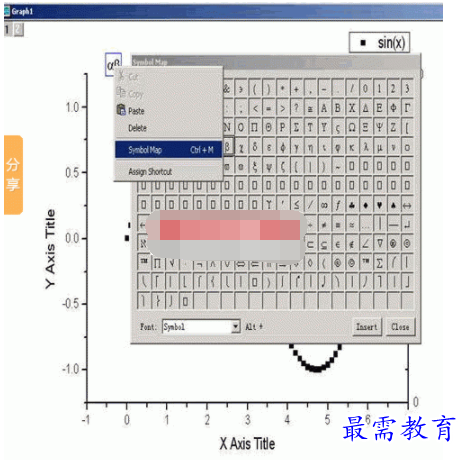

用左側按鈕，如果想移動位置，可以用鼠標拖動。注意利用Symbol Map可以方便的添加特殊字符。做法:在文本編輯狀態下,點右鍵,然后選擇:Symbol Map。

2.5.4、添加日期和時間標記

Graph工具欄上的

2.5.5、利用左側的菜單

利用左側的菜單可以作出很多特殊要求的圖像，比如兩點線段圖

三點線段圖等，水平（垂直）階梯圖、樣條曲線圖、垂線圖等

下面給出一個演示，具體的自己琢磨
