Origin圖形坐標刻度標簽custom tick labels選項卡介紹及設置詳解

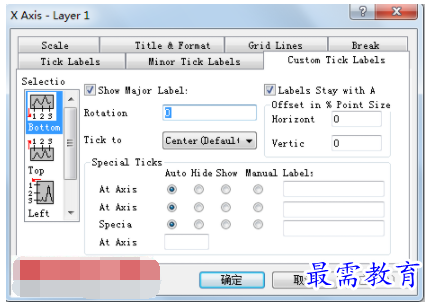

雙擊已經作好的Origin圖形的坐標軸，進入坐標刻度標簽，其中custom tick labels選項卡，用于設置文本框標簽。本文詳細介紹了使用Origin繪圖時，圖形坐標刻度標簽custom tick labels選項卡的每一個參數的含義及設置方法。custom tick labels選項卡界面如下圖所示：

custom tick labels選項卡

Rotation：坐標軸標簽旋轉的角度。正數表示逆時針旋轉的度數，負數表示順時針旋轉的度數。

Tick to：標簽對其方式，其中

Center(Default)：默認狀態。標簽中間對齊坐標軸刻度。

Center Between Ticks：標簽在相鄰兩個刻度間。

Next to Ticks：標簽的左邊對齊刻度。

Labels stay with axis：選中的話，刻度標簽臨近坐標軸，隨坐標的移動而移動。

Offset in % Point Size：數字代表刻度標簽和坐標軸的位置距離。Horizont ：水平距離。Vertic：垂直距離

Special Ticks：標簽顯示的選項。其中

Auto：默認

Hide：隱藏標簽

Show：顯示指定的標簽

Manual：顯示文本框中的坐標值。
