Origin繪圖時在圖層中添加小坐標圖的方法

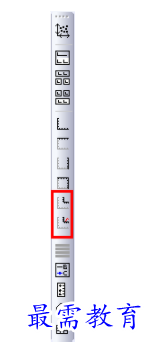

在Origin工具欄上的Graph Tools中，找到如圖中紅框標記的兩個圖標，分別是 Add Insert Graph 和 Add Insert Graph with Data。

第一個是在圖層中插入一個小坐標(圖層)，這個坐標內是空的(沒有數據)，需要在這個新坐標(圖層)中另行導入數據(導入數據的方式將在下面介紹);

第二個是在圖層中插入一個帶有數據小坐標，這個數據與原圖層中的數據是相同的。也就是說，新插入的小坐標是將數據表中的數據一同插入到新圖層中。這兩種方式均可行，大家可以根據自己的需要任意選擇。例如，我們對上個例子的Graph2添加一個內插圖：

在右上角我們可以看到新添了一個小坐標軸，這就是Add Inset Graph，同時會在左上角看到多了一個帶有數字2的灰色方塊的圖層標志。如果這新添了一個小坐標軸不夠大，我們可以用鼠標拉動它的邊框，使其面積增大。
