Origin繪圖時對曲線在指定區間進行積分的方法

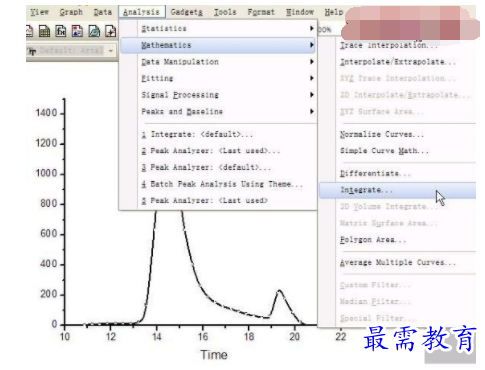

1、選中曲線，進入Analysis下的Mathmatics，點擊Integrate。

2、依次點開Input、Range前的+號，即可看到積分對應的數據(紅色矩形框內)。

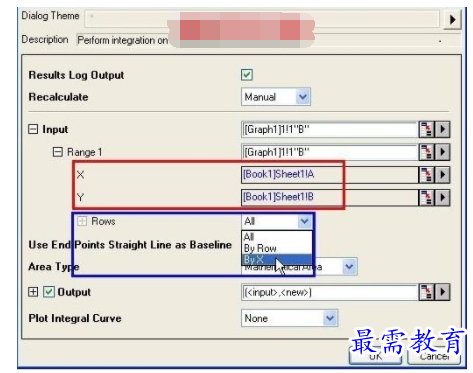

在此，是對X軸的指定段12-18求積分;因此點擊Rows后面的下拉框，選擇By X。

All指全段積分;

By Row指按照Workbook中指定行的范圍積分;

By X指按照?qǐng)D中X軸的范圍積分；

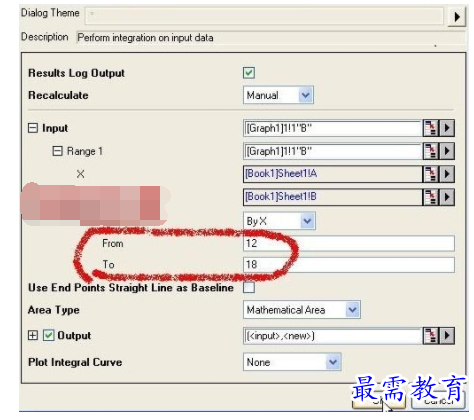

3、在Input-Range-Rows下的From和To中填寫區間范圍12-18。點擊OK按鈕即可獲取積分值。

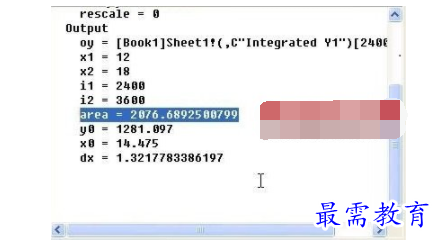

4、積分結果會在Results Log中顯示，約為2076；

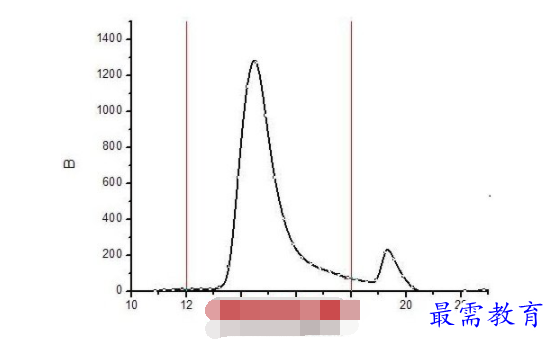

對應的積分范圍見下圖。

注意：曲線在X值為12和18處的點不在同一基線上，如需要以12和18處兩點的連線作基線計算積分，請按后面的方法操作。

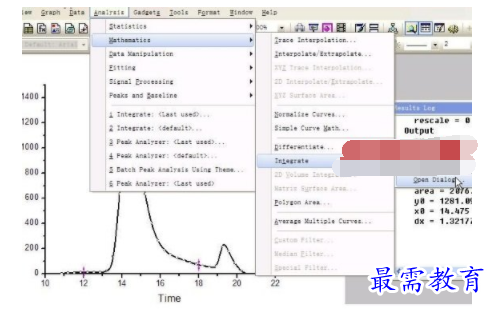

5、同樣選中曲線，進入Analysis下的Mathmatics，點擊Integrate下的Open Dialog(以前使用過積分功能的話，則會出現Open Dialog)。

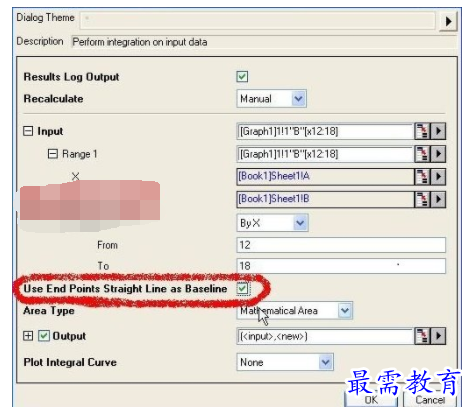

6、同上選擇By X，填寫區間12-18。然后勾選“Use End Points Straight Line as Baseline”。點擊OK按鈕即可。

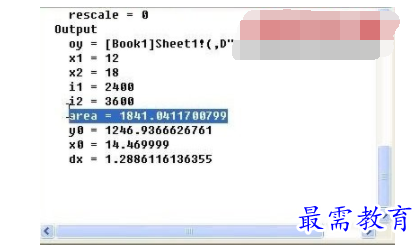

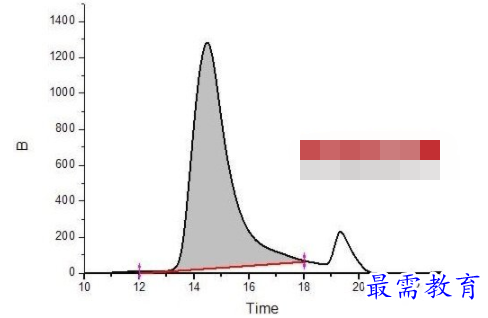

7、積分結果約為1841，對應的范圍見下圖中的陰影部分。
