Origin軟件多自變量多參數曲線擬合功能探究

1、提出問題

遠離穩定線原子核的對稱能研究是一個熱點問題。在實驗中人們提出可以用重離子核反應中核素的產額比來提取它們的對稱能。表1是在研究原子核對稱能問題時，從實驗上獲得的數據。y是自變量x1、x2的函數，且滿足

其中a，b，c是3個未知的參數，具有不同的物理意義，要從y 值中進行提取。需要解決的問題是利用式(1)對表1中數據進行曲線擬合從而提取a，b，c的數值。

2、問題的解決

該問題的解決涉及到定義包含多自變量x1和x2，和多參量a，b，c的特殊函數。以下給出在Origin軟件中，利用自定義函數功能進行多自變量多參數擬合提取式(1)中a，b，c這3個參數的具體步驟。

2.1、導入數據

啟動Origin，將表1中的數據導入Origin的工作表的前三列，并分別列為x1，x2，y。

2.2、構造自定義函數

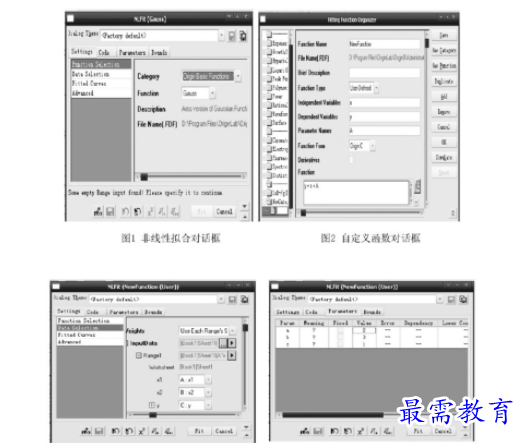

構造自定義函數的步驟如下：點擊Origin主界面的分析菜單【Analysis】項，依次選擇【Fitting】→【Nonlinear curve　fit】→【Open　Dialog...】，或直接按快捷鍵【Ctrl+Y】，即可打開如圖1所示對話框。在【Category】一欄選擇【User　Defined】，在【Function】一欄選擇【New…】，打開自定義函數對話框，如圖2所示。分別在【Independent　Variables】輸入“x1，x2”，在【Dependent　Variables】輸入“y”，在【Parameter　Names】輸入“a，b，c”，及在【Function　Type】和【Function】均輸入函數“y=2*a*(x2-1)/(x1(1./3))+b-40*c/x1”。然后，點擊編譯圖標，打開對話框，點擊【Compile】，確定無誤后，再回到自定義函數窗口，選擇【Save】，點擊【Ok】選項，此即完成了自定義函數的構造。

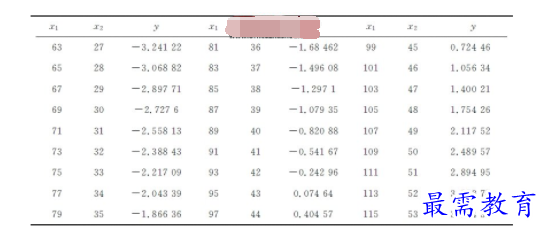

表1　原子核的對稱能研究過程中的部分實驗數據

2.3、利用自定義函數進行曲線擬合

在2.2完成自定義函數構造后，會重新回到非線性擬合對話框.此時，【Function】欄已默認為【New Function】，在【Description】一項中可看到所構造函數的具體形式.左擊【Data　Selection】，打開【Range　1】，分別在【x1】、【x2】和【y】中選擇“x1”，“x2”，“y”，如圖2所示。

下面進行參數初始化設置.點擊【Parameters】，打開對話框，分別在【a】【b】【c】欄中輸入任意數值進行參數值的初始化，這里不妨就分別設為2、3、1。如圖4所示.最后點擊【Fit】，程序自動開始擬合.擬合結果分別見圖5和表2。

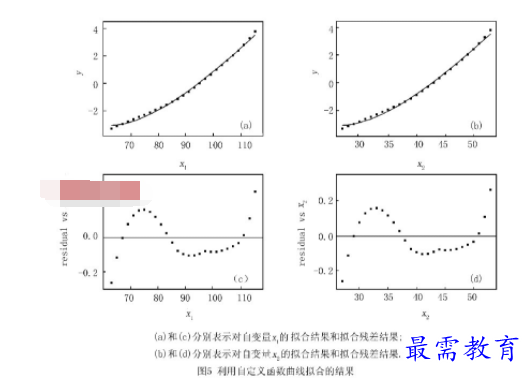

圖5是利用自定義函數曲線擬合的結果。(a)和分別表示對自變量x1的擬合結果和擬合殘差結果：(b)和分別表示對自變量x2的擬合結果和擬合殘差結果.

表2　利用自定義函數擬合數據獲得的結果

2.4、討論與分析

在圖5的、(b)中能夠看到，擬合的曲線與數據點重合的非常好，并且從、(d)中也能看到擬合的殘差相對很小，這說明擬合的結果很理想。從表2的擬合結果可知參數a，b和c的值分別為2.063、-53.320、-36.800，誤差與之相比顯得相對較小。這說明，通過該方法獲得的結果具有較高的可靠性。

3、結束語

盡管Origin軟件本身具有自定義多自變量函數的功能，但自變量的個數并非可以無限增加。測試表明，將自變量個數增加到5個時，運算會提示錯誤。但Origin軟件的自定義函數功能擴大了軟件本身的能力，對于其科研應用起到重要的作用。由于Origin軟件具有極大的用戶群，對Origin軟件功能挖掘?qū)⒂兄谀承┛蒲泄ぷ鞯拈_展和進行。
