Origin 9之線性擬合教程

1、本例所用數據如下圖示所示。

2、首先選中數據，然后進入Plot菜單下的Symbol，點擊Scatter繪制出散點圖。

3、然后用鼠標選取圖中的散點，進入Analysis - Fitting - Linear Fit，點擊Open Dialog。

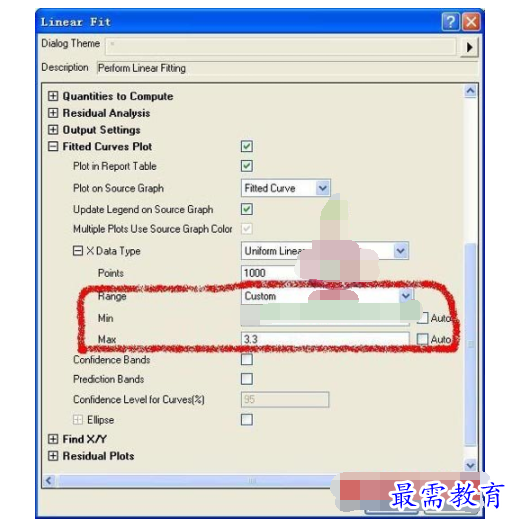

4、在彈出的Linear Fit對話框中，參數一般無需進行修改，但也可根據自己的需求進行設置。

例如在Fitted Curves Plot中可設置擬合曲線的數據點數和范圍。

此處Points為1000，表示擬合曲線由1000個數據點構成。

Range為擬合曲線的范圍，此處設置為Custom(自定義)，取消掉后面Auto前的勾，設置范圍為2.2 - 3.3。

5、完成后在Reminder Message中選擇No，這可直接在圖中看到結果。

當然也可選Yes，切換到報告頁面。

6、擬合結果如下：

7、詳細報告可返回到Book中查看，會單獨生成一份FitLinear(如下圖所示)。
