Origin中自定義坐標軸功能應用實例

先繪制一張圖，，導入數據，選取數據，點擊點線模板繪制出圖線。繪制好的圖線如下圖所示，圖片左側是對應的數據表。

為了自定義坐標軸的刻度，需要在數據表中添加自定義的坐標值，這樣就能夠為坐標軸的修改提供依據。如下圖所示，添加了兩列數據列，其中一列是數值，另一列是文字。

前面說過，Origin制圖的最基本原則是“想要修改什么就直接雙擊什么”。要實現自定義坐標軸，在橫坐標的位置標注某些特定的溫度值，很明顯，我們需要修改坐標軸，那么直接雙擊橫坐標。在彈出的對話框中選擇Scale選項卡，在下方的Ticks Locations選項中，勾選Major Ticks From Dataset，然后從右側的下拉菜單里選擇我們新添的[Book1]Sheet1!C"Custom Temperature"，選好以后點擊Apply，就能預覽到自定義的橫坐標軸了?！具@里我點擊Apply而不是直接點擊OK，是因為我們還有用到此對話框，不著急關閉它，以免重復點擊浪費時間】

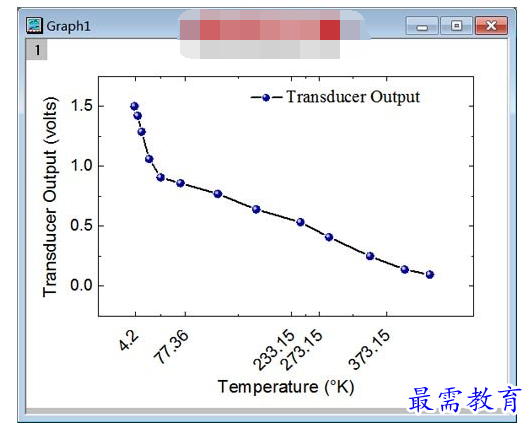

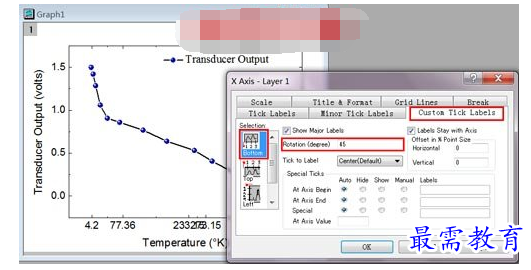

直接點擊Apply后會發現，坐標值有交蓋的現象，這是由于其中233.15和273.15兩個值太接近，需要再次調整，對坐標軸的數值進行旋轉。點擊對話框中的Custom Ticks Labels選項卡，在Rotation (degree)選項后填寫45，表示將坐標值逆時針旋轉45°，如下圖所示：

點擊Apply后就能看到，圖中的橫坐標數值已經逆時針旋轉了45°，原先坐標數值交蓋的問題就解決了。

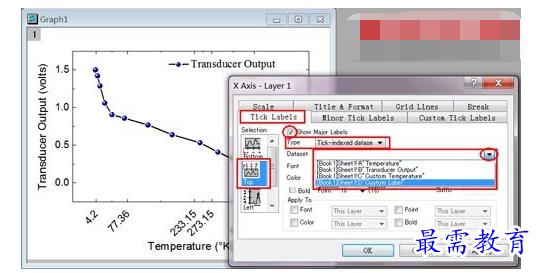

下面將頂部的坐標軸也進行標記，但是標記的方式不是在Scale中(因為Scale選項卡中只有底部的橫坐標)，而是在Tick Labels選項卡中，如下圖所示。先在左側的Selection: 選項中選擇Top，表示要對頂部的橫坐標軸進行修改，然后勾選Show Major Labels，在Type選項中，要選擇Tick-indexed dataset選項，表示要引用數據表中的某一列數據，然后在Dataset下拉菜單中找到添加的[[Book1]Sheet1!D"Custom Label"，然后點擊Apply。

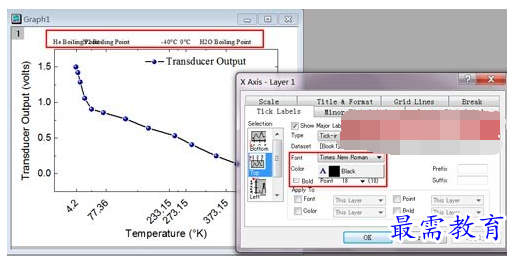

可以看到圖中的頂部坐標軸已經標記上了添加的文字說明。與剛才的底部橫坐標類似，由于文字比較多，文字之間也是交蓋在一起的。需要在Custom Ticks Labels選項卡中，對文字的方向進行調整。另外，在Tick Labels選項卡中，可以對文字的字體Font，字號Point，粗體Bold和顏色Color進行調整。如下圖紅框所示：

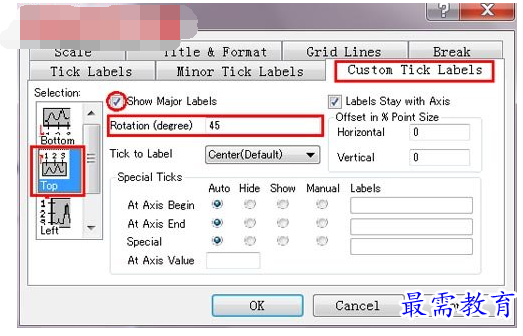

重復剛才在Custom Ticks Labels選項卡中的操作，先在左側的Selection: 選項中選擇Top，在Rotation (degree)選項后填寫45，就能將頂部的標記逆時針旋轉45°了

為了讓上下兩個坐標軸的標注能更明顯的對應，可以在圖中加上網格線來輔助我們查看，方法是，選擇Grid Lines選項卡，在Selection：中選擇Vertical，表示添加縱向的網格線，然后勾選Major Grids，表示只添加主刻度的網格線，在Line Type中選擇- - - Dash，用虛線來繪制網格線。如下圖所示：
