使用Origin進行函數繪圖的方法

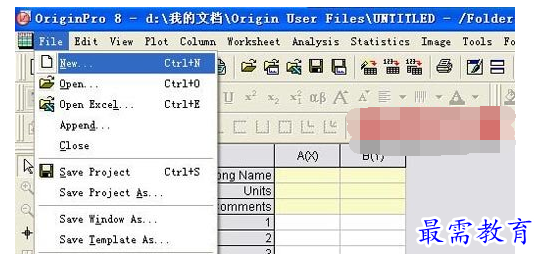

1、打開Origin 8，進入“File(文件)”菜單，點擊“New(新建)”。

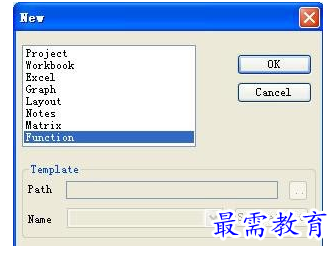

2、在New(新建)對話框中，選擇Function(函數)，點擊OK按鈕。

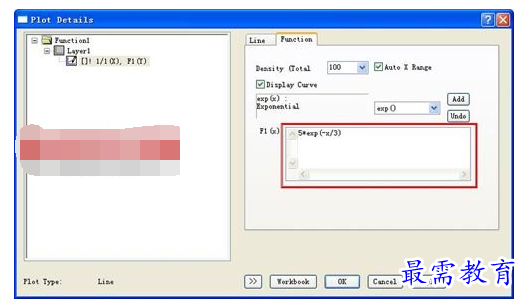

3、在彈出的函數編輯對話框中，編寫所需要的函數5*exp(-x/3)。注意：不需要寫等號!

點擊OK按鈕，即可得到該函數的曲線。

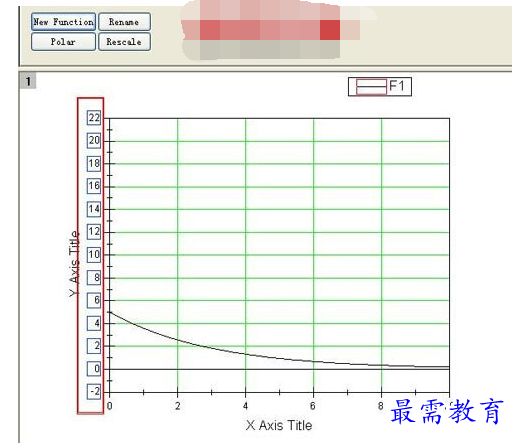

4、在生成的圖片中，雙擊縱坐標的數字，進入坐標體系的編輯頁面。

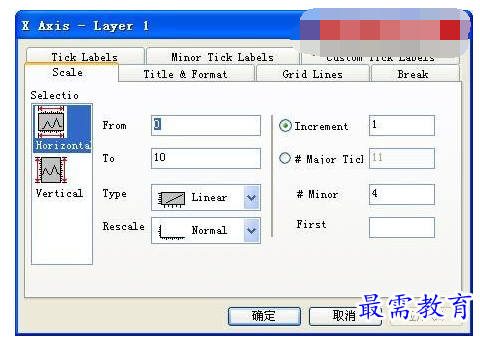

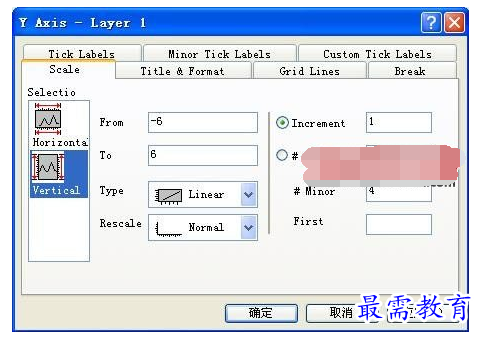

5、選擇“Scale”，點擊左側的“Vertical”，對縱坐標進行編輯。

From(坐標起始值) To(坐標終止值)

Increment(坐標增量，表示每個大刻度坐標的增加值)

# Minor(兩個大刻度之間，小刻度的數量)

6、按照步驟4-5的方法，對橫坐標進行修改。

7、坐標修改完后，得到下圖。然后點擊“New Function”按鈕，增加新的函數。

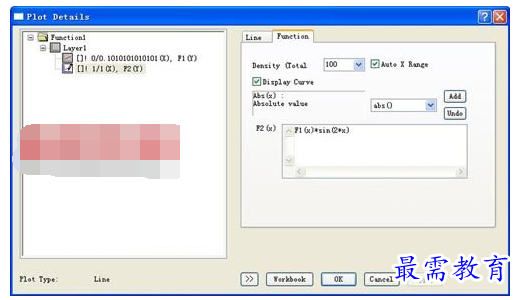

8、同步驟3，在新建的函數F2(x)中， 編寫所需要的函數F1(x)*sin(2*x)。點擊OK按鈕完成。

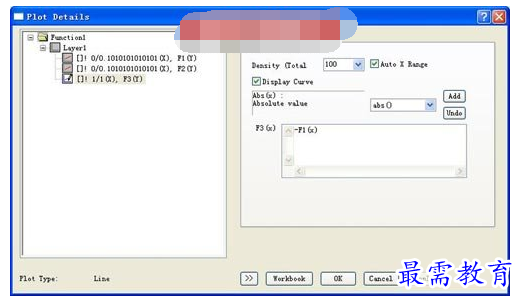

9、繼續新建函數F3(x)，編寫所需要的函數-F1(x)。點擊OK按鈕完成。

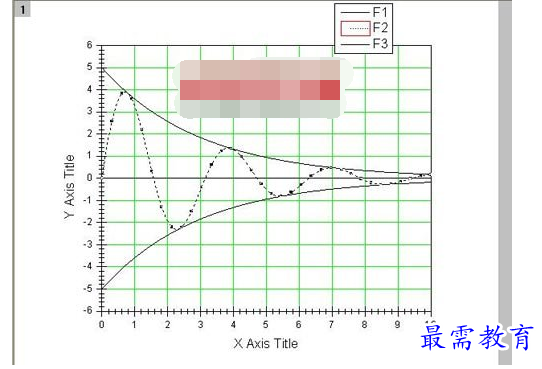

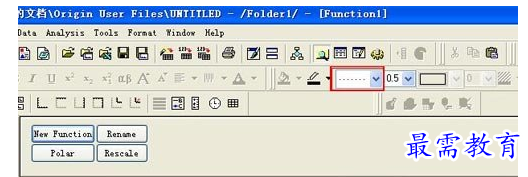

10、完成后，對曲線樣式進行修改。選中要修改的曲線，通過工具欄(紅色方框標記)修改曲線樣式。

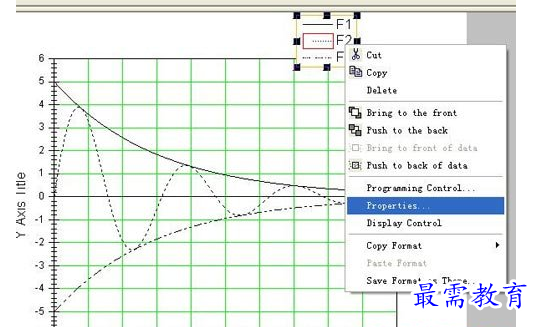

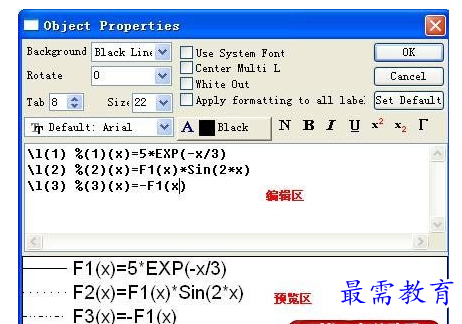

11、進行“圖示”編輯，鼠標右鍵點擊“圖示”，選擇“Properties...”，調出圖示編輯對話框。

12、按下圖進行編輯，上面為編輯區，下面為顯示預覽區。

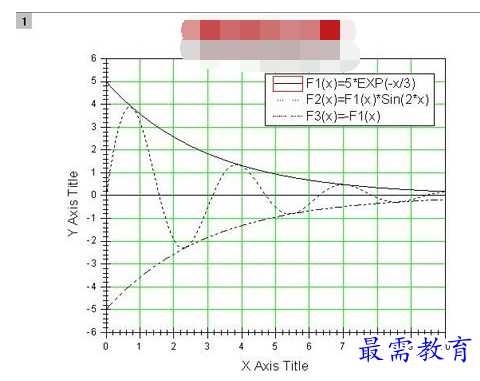

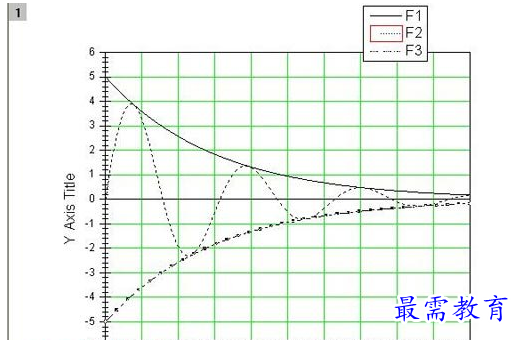

13、編輯完成后，得到最終的效果圖。完成!
