Origin繪圖時設置坐標斷點——Break功能的使用方法

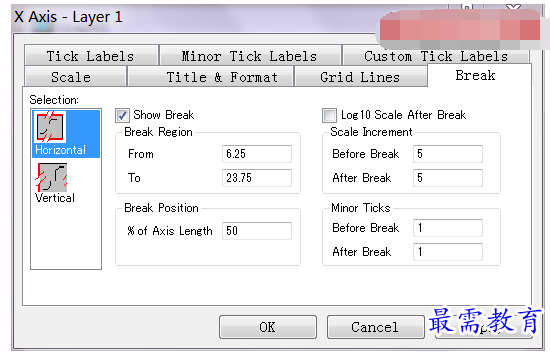

雙擊坐標軸，彈出對話框，選擇Break選項卡。在左側小窗口確認你要斷開的坐標軸是橫軸(Horizontal)還是縱軸(vertical)。選擇需要斷開的坐標軸，然后勾選 Show Break。在Break Region里填寫From(斷開的起始點)和 To(斷開的終止點)比如，若希望顯示 0 -20 和 60 -100 這兩個區間，那么 From 填寫 20 ，To 填寫 60。

需要注意到Break Positon % of Axis Length，默認是50，即斷開后前后兩段坐標軸仍然 1 : 1顯示。 這個數值是用來調整兩段坐標軸的相對比例的。因為斷開的區域在整個坐標軸上并不一定是平均分配，比如 0 - 100 的原始區間，斷開成 0 - 20 和 60 - 100 兩個區間，那么 0 - 20 所占的”現有“坐標軸的比例是 20 / (20 + 40)= 1/3，所以 % of Axis Length 要填寫 33.33。

另外，Scale Increment 里 Before Break 和 After Break 是用來分別調整斷開后前后兩段坐標軸的增量的，和Scale 選項卡中的 Increment 一樣，數值越大，坐標刻度的間隔越大。

Minor Tick 里 Before Break 和 After Break 是用來分別調整斷開后前后兩段坐標軸的小刻度增量的(只顯示刻度，不顯示數值)，和Scale選項卡中的 Minor Tick 一樣，數值越大，坐標刻度的間隔越大。
