Origin中繪制圖形局部放大圖的方法

1、本例的演示數據如下：

2、選中數據，進入Plot菜單，點擊Specialized下的Zoom。

3、完成后會得到一個含2個圖層的局部放大圖。

上面為圖層1，為全圖。

下面為圖層2，為圖層1中藍色區域的放大圖。

4、雙擊全景圖的坐標彈出Y Axis對話框，進入Grid Lines選項卡。

調整Major Grids(主網格線)的樣式和顏色。

同時進入Scale選項卡順便修改下坐標范圍。

5、對圖層1調整后的效果圖如下。

從Origin 9自動生成的模板樣圖可以看出，圖層2與圖層1的寬度不一致。

接下來為了美觀，我們將兩個圖層的寬度設置成一樣。

6、在圖形的邊界空白區點擊鼠標右鍵彈出菜單，點擊Layer Management。

7、在彈出的Layer Management對話框中，左側選擇Layer2，注意Link to后面為1。

意思是圖層2與圖層1關聯了。我們先調整大?。?/p>

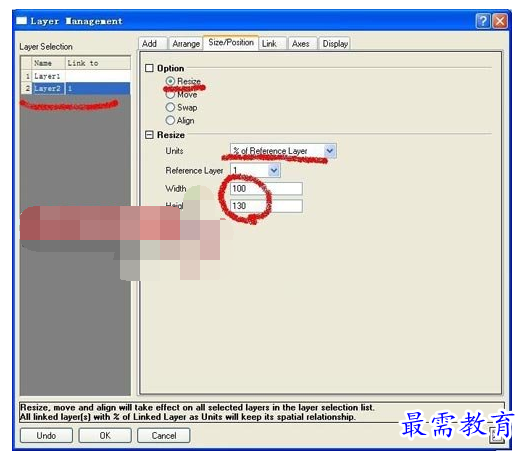

右側進入Size/Position選項卡，Option下選擇Resize。

然后在Resize中的Unit設置成%of Reference Layer，Width設為100(為圖層1的100%)，

Height按自己需要調整(本例為圖層1高度的130%)。

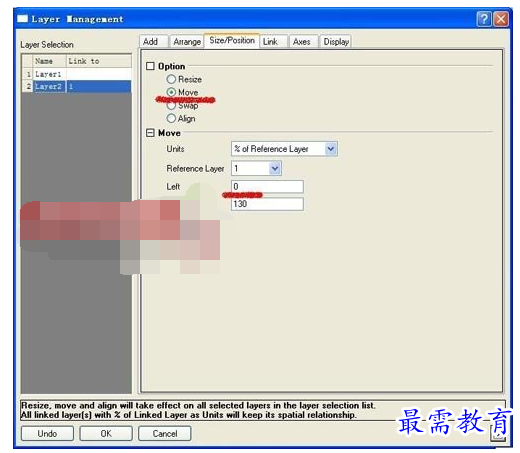

8、現在調整兩個圖層的相對位置。

同樣進入Size/Position，Option下選擇Move。

然后在Move中的Unit設置成%of Reference Layer，Left設為0(左邊界與圖層1對齊)，

Top按自己需要調整(本例為130，即圖層2上邊界與圖層1上邊界的距離為圖層1高度的130%)。

9、設置完成后，現在圖層2與圖層1是不是寬度一致，且對齊了呢?

10、最后將圖層1中的“放大區域框”移動到希望放大的位置，并調整其大小。

局部放大圖會根據“放大區域框”的區間范圍自動更新。

然后，修改下圖層2的刻度參數到希望的效果即可。

有人或許不喜歡Origin模板中提供的藍色背景，那么能否自己定義呢?

接下來我們就修改下全景圖和放大圖的背景。

11、先調整全景圖中的“放大區域框”。

雙擊“放大區域框”彈出Object Properties對話框，

進入Fill Pattern選項卡，修改Fill Color的顏色即可。

12、接下來修改圖層2(局部放大圖)的背景。

雙擊圖層2，彈出Plot Details對話框，左側選擇Layer2。

右側選擇Background，修改Color的顏色即可。

13、完成后，即可得到本文最初的樣圖。
