Origin9.0繪制XYXY型Vectors二維向量圖的方法

1、Vector XYXY方式繪制向量圖，采用的是Workbook型數據。

共四列數據，為兩組XY;

第一組XY為向量的起點，第二組XY為向量的終點。

如下圖所示。

2、數據輸入完成后，選中，點擊Plot菜單Specialized下的Vector XYXY。

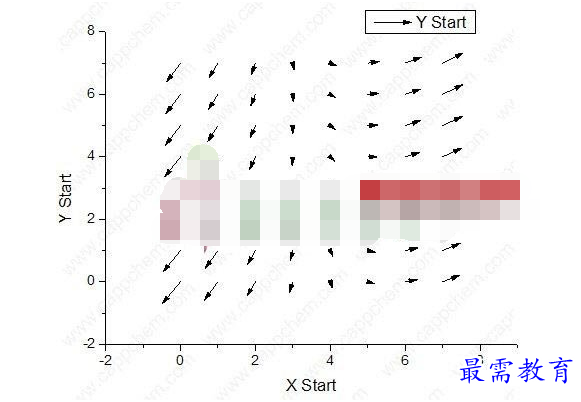

3、Origin 9生成的默認2D向量圖如下。

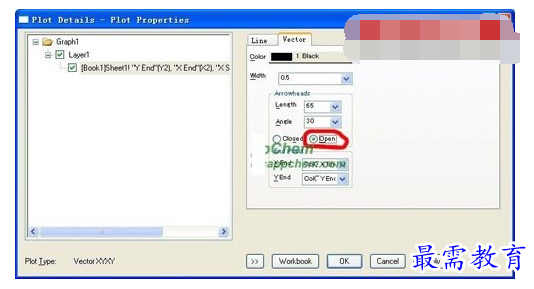

4、向量圖中的箭頭是可以自行設置的。雙擊向量彈出Plot Details對話框。

右側選擇Vector選項卡，在Arrowheads下可調整箭頭的樣式。

選擇Close為實心箭頭，選擇Open則為空心箭頭。

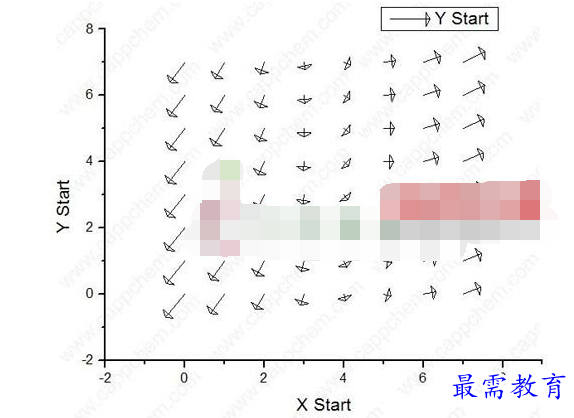

5、Arrowheads選擇Open后的效果圖如下。

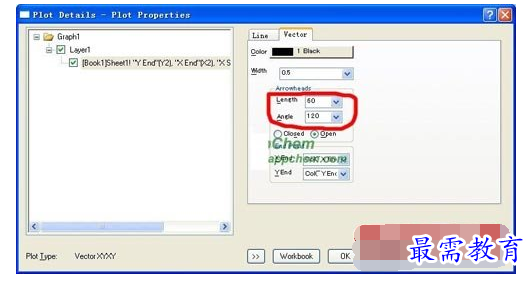

6、Vector選項卡中Arrowheads下的Length為箭頭長度，Angle為箭頭的角度。

現在我們把Length設為60，Angle設為120°

7、Length=60，Angle=120°的效果即為本文開頭的樣圖。
