Origin 9.1將掃描圖電子化轉成Origin文件的方法

1、以下圖為例進行說明如何恢復數據。

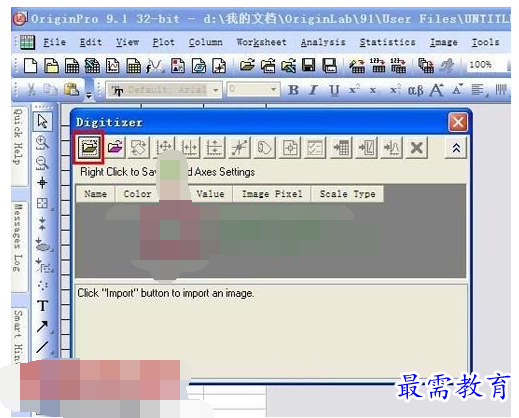

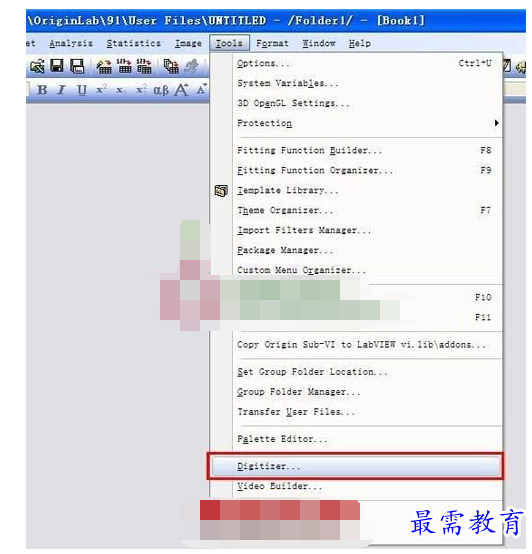

2、打開Origin 9.1，進入Tools菜單，點擊Digitizer。

3、在彈出的Digitizer界面中點擊Import按鈕(紅色方框內)。

4、選中前面提供的數據圖，導入后的效果圖如下。

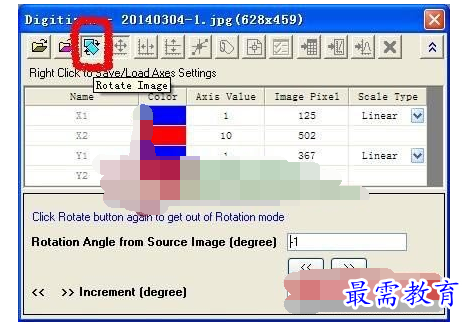

5、導入完成后，坐標系有些傾斜。此時可以點擊Digitizer下的Rotate Image按鈕，在下面Ratation Angle from Source Image填入旋轉角度，將坐標系調正即可。

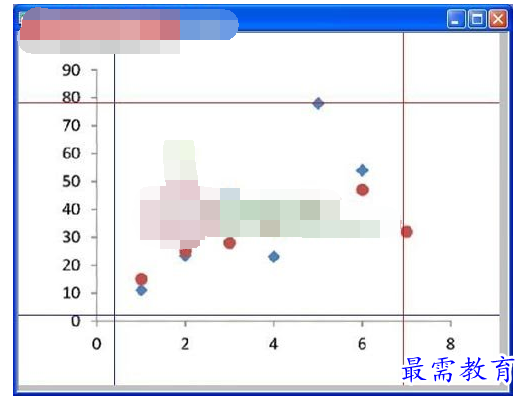

6、坐標系調正后的效果圖如下。接下來就要定義坐標系了。

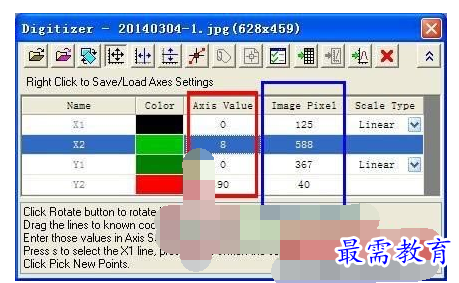

7、點擊Digitizer下的Edit Axes按鈕，

通過修改各坐標軸(X1, X2, Y1，Y2)的Image Pixel調節其位置。通過修改Axis Value確定各坐標軸的坐標值。

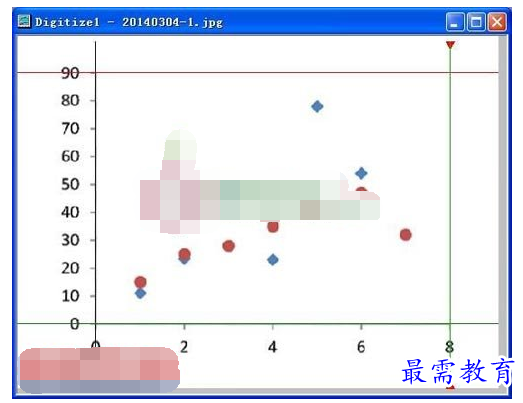

8、完成上述坐標校準工作后，得到如下效果圖。

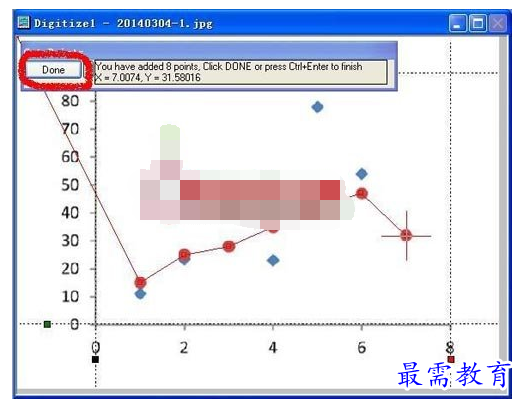

9、點擊Digitizer下的Pick New Points按鈕，用十字光標按順序雙擊各點。

將第一組數據全部點擊完成后，點擊按鈕“Done”。

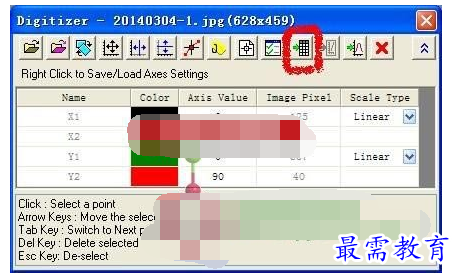

10、切換到Digitizer界面后，點擊Go To Data按鈕(紅色標記內)。

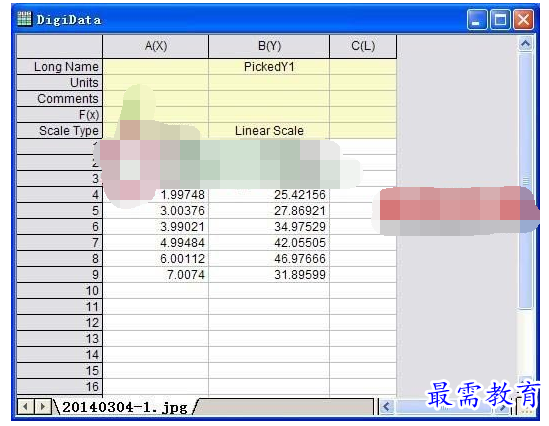

11、此時Origin 9.1會自動切換到剛剛生成的數據頁面。

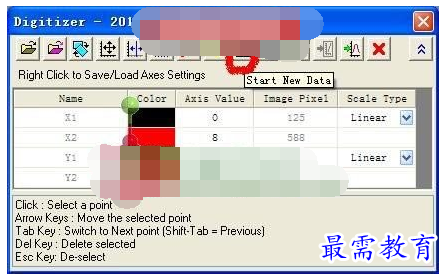

12、完成第一組后，先點擊Start New Data。

然后再點擊Pick New Points按鈕，開始電子化下一組數據點。

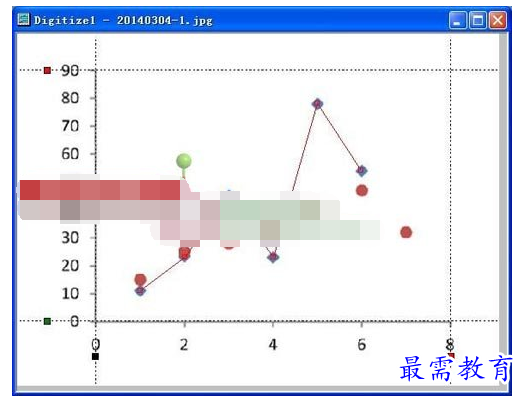

13、按照步驟9的方式，選取下一組數據。

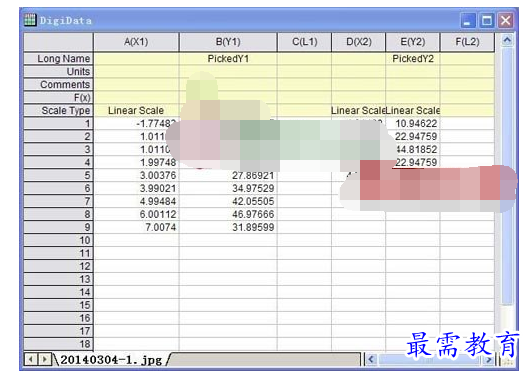

14、按照步驟10點擊Go To Data按鈕，即可切換到數據頁面看到新增的一組數據。

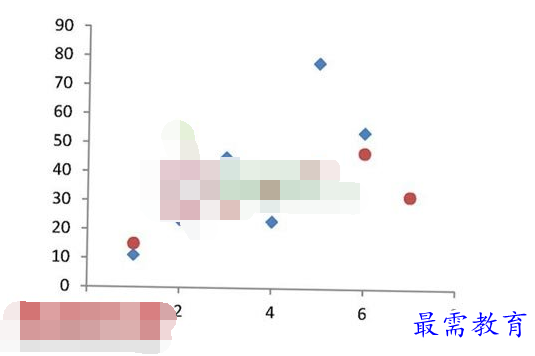

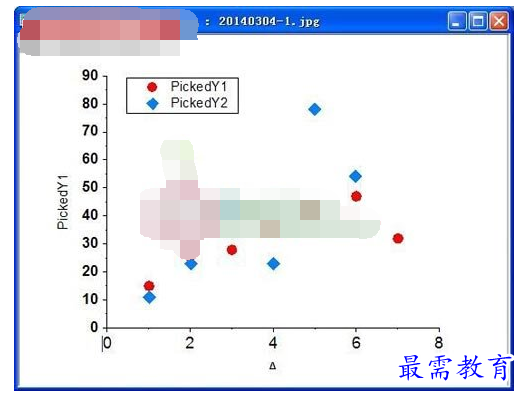

15、使用剛剛獲取的數據重繪圖形，得到的效果圖如下。
