CorelDRAW基礎知識之位圖與矢量圖

大家都知道CorelDRAW是一個專業的矢量繪圖軟件，但很多人對“矢量”這個名詞不太明白。其實計算機中圖形圖像一般分為兩種，一種就是矢量圖，而另一種是位圖。這兩種形式的圖在日常設計中都非常重要，了解這些圖形圖像的本質，對我們做設計有著重大的意義。

今天，我?guī)Т蠹伊私夂唵我幌挛粓D與矢量圖。我使用的軟件是CorelDRAW 2019 for Win。

一、位圖

介紹位圖之前，先給大家說明一下像素點。所謂的像素點，其實是組成計算機畫面最基本的單位，我們?cè)陔娨暎娔X，手機上看到的圖像都是由像素點組成。

位圖是指由像素點構成的圖像，所以位圖也常常被稱為像素圖或是點陣圖。位圖比較注重色彩的表現，可以模擬逼真的自然色彩，但當圖像放大到一定程度之后會出現有一個個像素點形成的鋸齒。此類圖像主要由Photoshop處理得到，下圖是一個位圖案例。

圖1：原始比例下的圖像

上圖是一張位圖，可以看出在原大小下是一幅色彩非常豐富且逼真的風景照片。圖2就是放大很多倍之后出現的鋸齒的樣子。

圖2：圖像放大后出現鋸齒

從圖1圖2可以看出來，圖像放大之后就變成一個個小方塊了，這個小方塊就是上面介紹的像素點了，像素點是最基本的圖像單位，每一個像素點都有一個顏色，當像素點越小越密集，圖像質量就越好。

介紹圖像質量，離不開分辨率這個概念。分辨率是指單位長度范圍內，像素點的數量，我們一般是指一英寸以內，像素點的數量。一英寸長度內，像素點越多，圖像質量就越好。我們做創建的圖會因?yàn)槭褂玫耐緩綀龊喜灰粯?，分辨率也?huì)有差別。CorelDRAW的文件輸出也會涉及到分辨率，所以在CorelDRAW建立文件的時候會有分辨率那一項，一般填300。

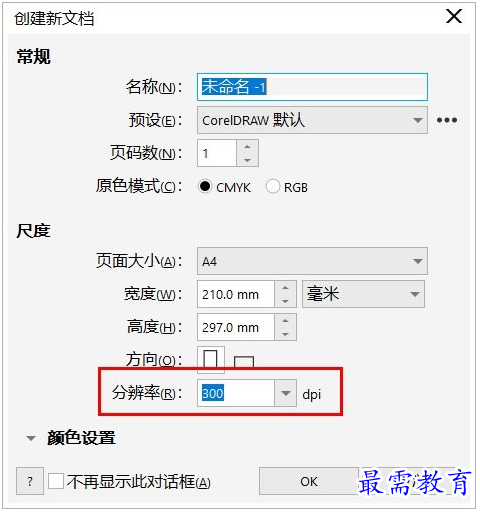

圖3：新建CorelDRAW文檔的界面

二、矢量圖

位圖被稱為計算機圖像，矢量圖一般會說成圖形。矢量圖也稱為向量圖。向量圖是由輪廓和輪廓內的填充色構成，注重的是形狀。當圖像放大時，無論放多大，圖形都不會出現象位圖那樣的鋸齒。這一點也是辨認一個圖是否是矢量圖的基本方法。

在CorelDRAW中選擇藝術筆工具中的噴涂，在畫布上隨意繪制一個圖像。

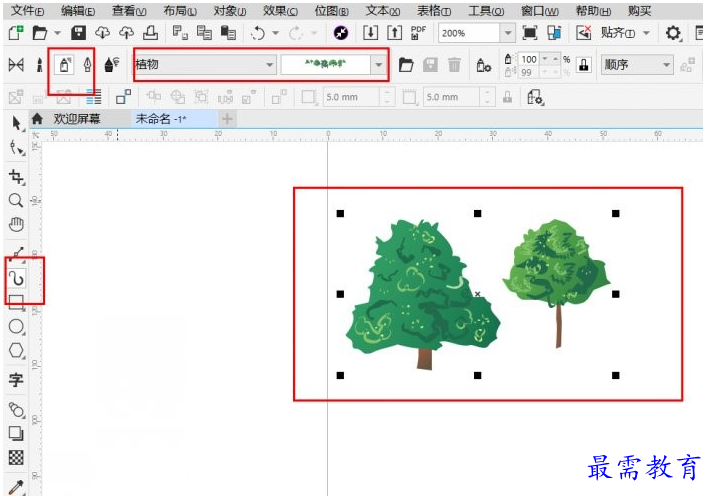

圖4：在CorelDRAW畫面中繪制一個對象

然后將圖像放大很多倍進行觀察，如圖5.

圖5：放大后的局部圖形

從圖4和圖5的對比可以看出，矢量圖發大后，線條依然十分清晰，完全沒有鋸齒出現，不會出現發虛的情況。

我們可以按快捷鍵Ctrl+E，可以將圖形導出為圖像，得到一張JPG圖像，再將該圖像拖進CorelDRAW里，放大之后就會出現發虛有鋸齒的情況了（如圖7）。

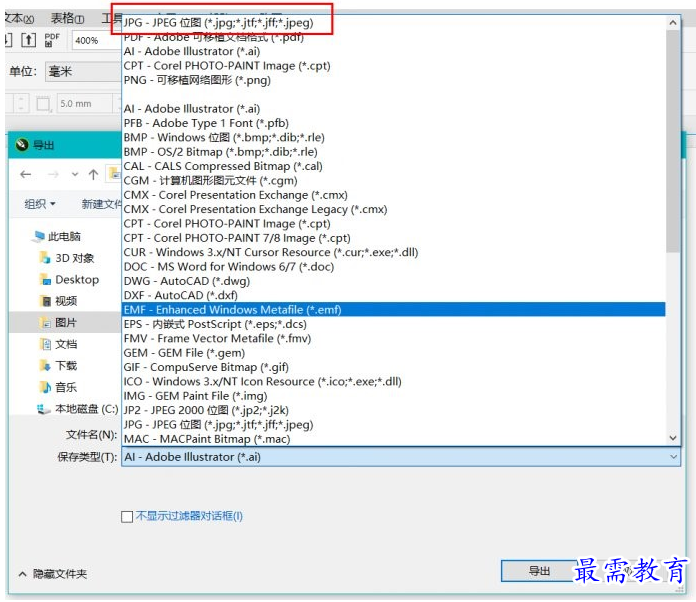

圖6：導出為JPG

圖7：圖像放大后發虛的情況

位圖與矢量圖的了解只是為我們以后做設計打下的一些基礎，是最基本的知識，大家一定要弄清楚這兩個概念?？梢宰约簞?dòng)手，將拍攝的照片放進CorelDRAW感受一些位圖，在CorelDRAW里繪制一些圖形感受一些矢量圖。
