CorelDRAW中基本繪圖工具的運用

在CorelDRAW中，規則圖形是日常設計中常用到的工具之一，日常中見到的絕大多數圖形都可以借助這些基本繪圖工具完成。今天將給大家介紹的基本繪圖工具有：矩形、圓和多邊形。我為大家演示所用的軟件版本是CorelDRAW 2019 for Win。

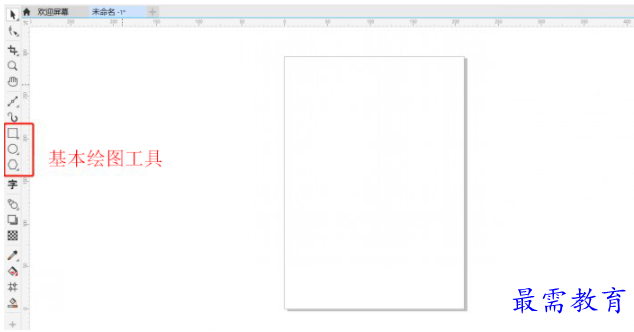

圖1：基本繪圖工具所在的位置

這三種基本的繪圖工具在繪畫的工程中，有一些類似的地方，比如：按下Ctrl可以繪制正圓、正矩形、正多邊形。按住Shift鍵可以從中心進行繪制。下面我來一一為大家介紹這些繪圖工具的運用。

一、圖形繪制

1.矩形工具

選擇矩形工具，用鼠標左鍵可以在界面繪制任意矩形,按住Shift鍵就可以得到正矩形，就是我們所說的正方形，同時按住Shift鍵和Ctrl鍵一同繪制就可以繪制從中心出發的正方形。

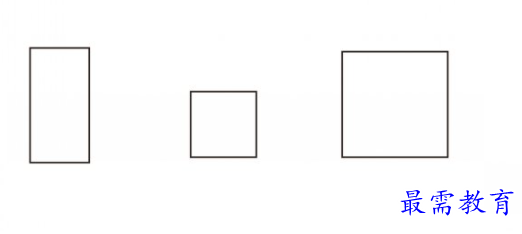

圖2：繪制出任意矩形、正方形和從中心出發的正方形

矩形有一些獨特的參數，較實用的就是圓角、扇形角和倒菱角，在它們的后面有四個參數框，中間有把鎖。這個小鎖可以鎖上或者打開，如果是鎖住的轉態，則四個角是同步變化的，如果打卡的話，則可以分別調整。

圖3：矩形特殊參數的位置

選中第一個矩形，打開小鎖，選擇圓角，設置第一個數字為4mm；第二個矩形，選擇扇形角，同樣設置第一個參數為4mm；第三個則設置為倒菱角，參數4mm。

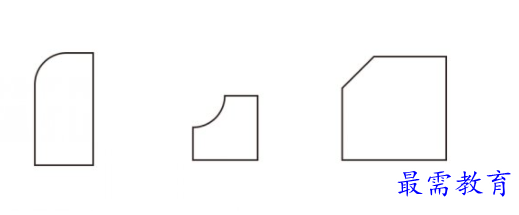

圖4：設置圓角、扇形角和倒菱角后的樣子

上面的圖4就是分別設置一個角為圓角、扇形角和倒菱角后的矩形的樣子。有了這些設置，我們可以輕易得到很規則但有些復雜的圖形。

2.橢圓形工具

單擊橢圓形工具，同樣在畫布上可以繪制一個任意的橢圓，如果我們按下Ctrl鍵，我們可以得到正圓，按下Shift鍵可以的從中心繪制的圓。

圓形也有一些自己獨立的參數，比如有橢圓、餅形和弧形。餅形和弧形的區別就是一個是封閉式的，一個是開放式的。在它們的后面，有兩個參數的設置是用來設置扇形和弧形的角度的。

圖5：圓形獨特參數的設置

我們畫三個圓，分別選中橢圓形、餅形和弧形會得到以下圖形。當然，如果再選中第二個或是第三個圖形，再選擇橢圓形，它們又會恢復成封閉的橢圓。

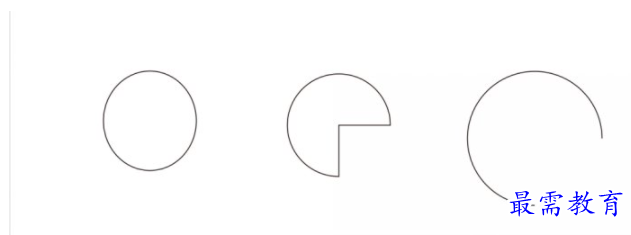

圖6：橢圓形、餅形和弧形的樣子

3.多邊形工具

同樣，按住Ctrl鍵和Shift鍵，同時拖動鼠標，我們可以得到一個從中心出發的正多邊形。

圖7：多邊形邊數的調整

我們可以通過調整邊數來獲得不同邊數的多變形，多邊形最少的邊數是三邊。

二、顏色填充

仔細觀察可以發現，我們剛剛繪制的只有輪廓，里面沒有填充色，接下來我教大家如何給圖形填色。在CorelDRAW的軟件界面的右側，有默認的調色板吸附在界面上，是用來給圖形填充顏色的。

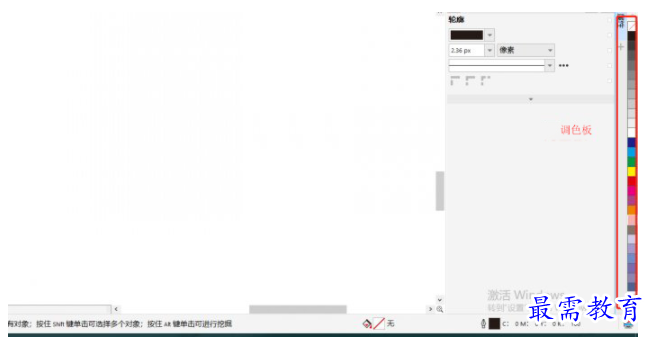

圖8：調色板

選中圖形，鼠標左鍵點擊一下調色板上的一個色塊就可以填充顏色了，點擊鼠標右鍵，它會對輪廓進行上色。 圖9是不同顏色填充的效果。

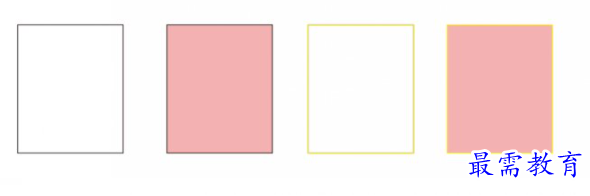

圖9：形狀內部填充顏色和輪廓上色

在調色板的最上面，有一個白色色塊加斜杠的小方塊，用鼠標左鍵單擊它，表示取消內部填充顏色，鼠標右鍵點擊，表示取消輪廓上色。
