CorelDRAW基礎教程——形狀工具

CDR圖形設計軟件，已經被廣為人知，今天小編帶大家用CorelDRAW 2019 for Win 版本來講解形狀工具，形狀工具在CDR中經常被使用。這節課的重點就是學會CDR中形狀工具的使用，例如：矩形工具、橢圓形工具、多邊形工具、居中對齊、位置變換、填色等。

一、矩形工具

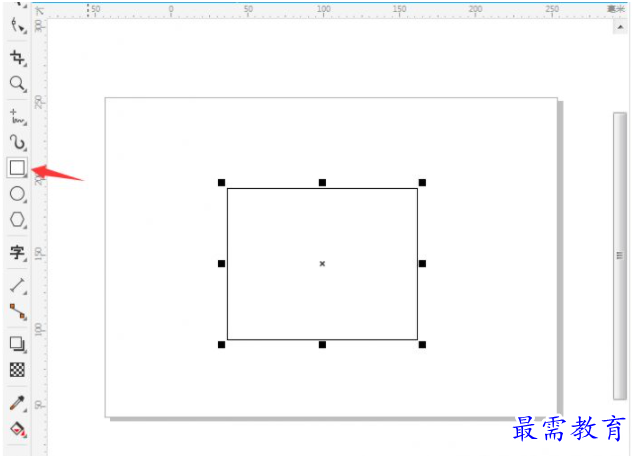

圖1：矩形工具

打開CDR圖形設計軟件，在左側工具箱中選擇矩形工具，在工作區域畫一個矩形，此時，矩形周圍的黑色方塊，可以進行上下左右拖動，調整矩形的大小，按住“Ctrl+Alt”再畫，就可以得到正方形。

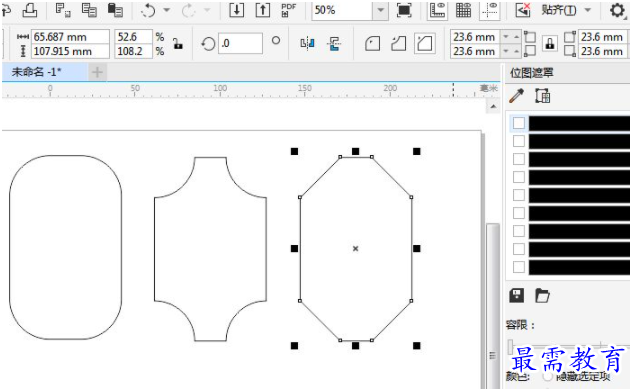

圖2：屬性欄調整

這時，請看看右上屬性欄中，有圓角、扇形角、到棱角三個選項，后面顯示圓角半徑可更改，我們可以使用這幾個不同樣式的選項在CDR圖形設計軟件中制作自己需要的圖標。

二、圓形工具

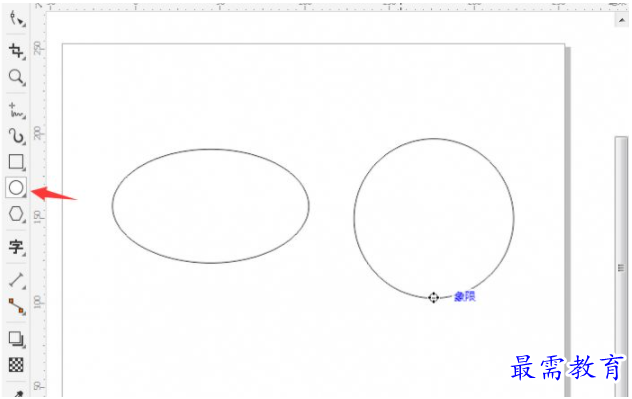

圖3：橢圓形工具

橢圓形工具在左側工具箱中，矩形工具下方，選中橢圓形工具，在工作區畫橢圓形，那么怎么可以畫一個圖中的正圓呢？按住“Ctrl+Alt”再畫，就可以得到正圓了。

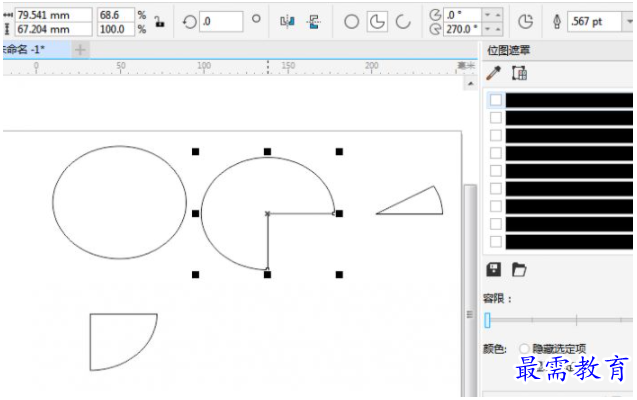

圖4：各圓形角度的形成

在CDR圖形設計軟件中，選中圖中的圓形，右上角屬性欄出現，橢圓形、餅形、弧形選項，可以根據自己的要求進行更改，調節度數、反向選擇角度等。

三、多邊形工具

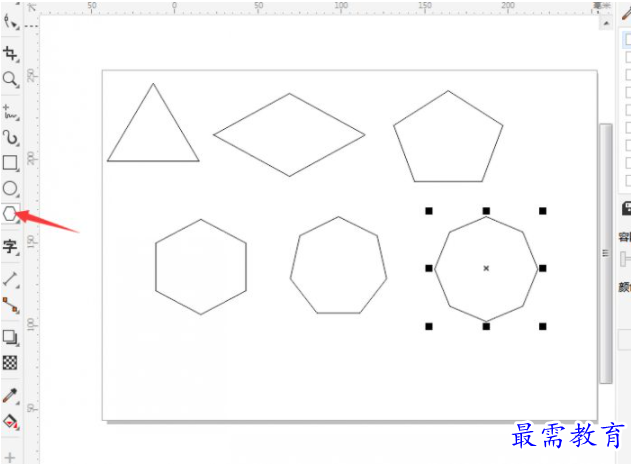

圖5：多邊形工具

左側的矩形工具，可以畫多種多邊形，方便作圖。

四、運用形狀具

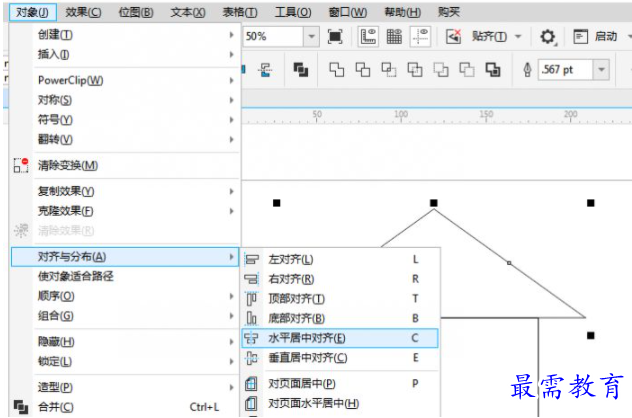

圖6：房子主體居中

選擇CDR圖形設計軟件中矩形工具，畫一個長方形，來作為房子的主體。然后，我們選擇多邊形工具，邊數改為3，畫一個三角形，作為房子的屋頂。這時，選擇菜單欄中的對象，對齊與分布→水平居中對齊，完成房頂和主體的居中。

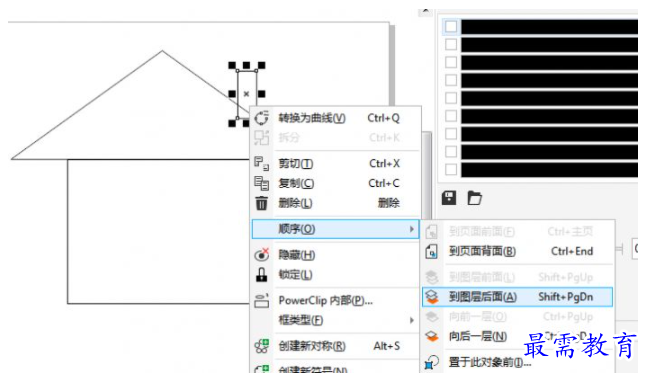

圖7：房子框架構成

在三角形的屋頂上，選擇矩形工具，畫一個長方形的煙筒，這時我們發現，煙筒是在屋頂?shù)那懊妫覀冃枰阉趽跗饋?，我們選中煙筒，順序→到圖層后面，便于填色。

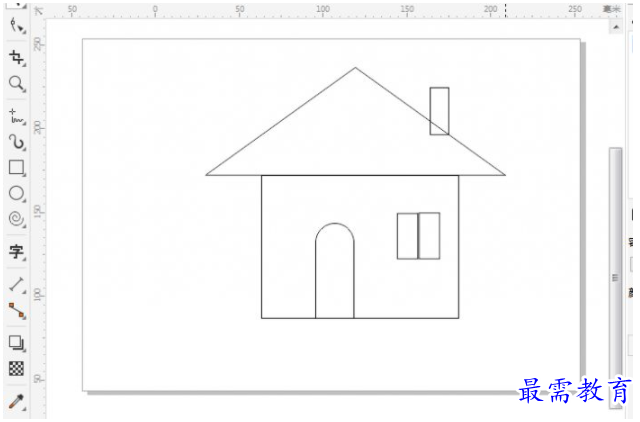

圖8：完成房子構圖

在房子主體中，選擇CDR圖形設計軟件中的矩形工具，畫兩個小的長方形作為窗戶，再次選擇矩形工具，在主體左側畫一個矩形，上面圓角半徑改為20mm得到圖中的圓形門。

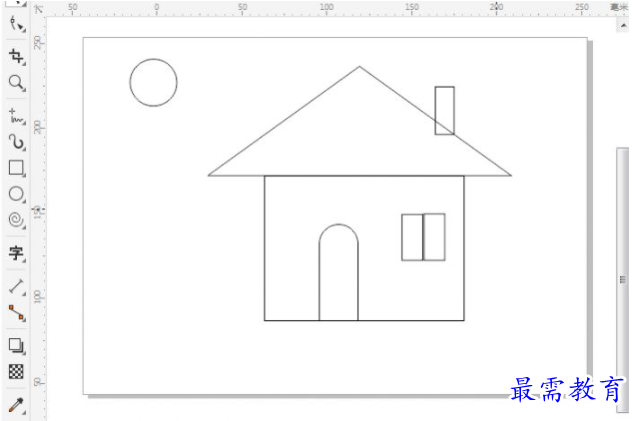

圖9：橢圓形工具的運用

選擇橢圓形工具，按住“Ctrl+Alt”畫一個正圓，移動到左上角，作為太陽。

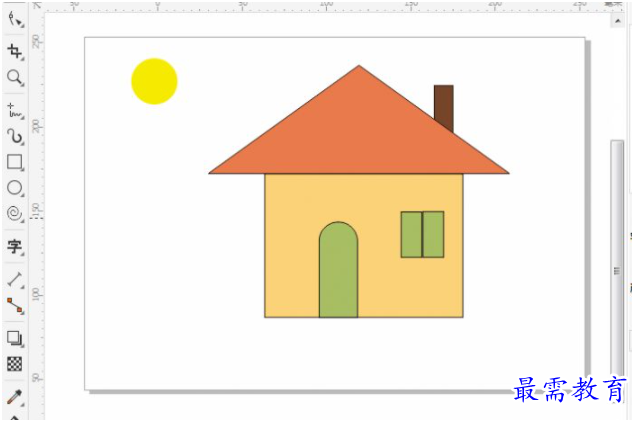

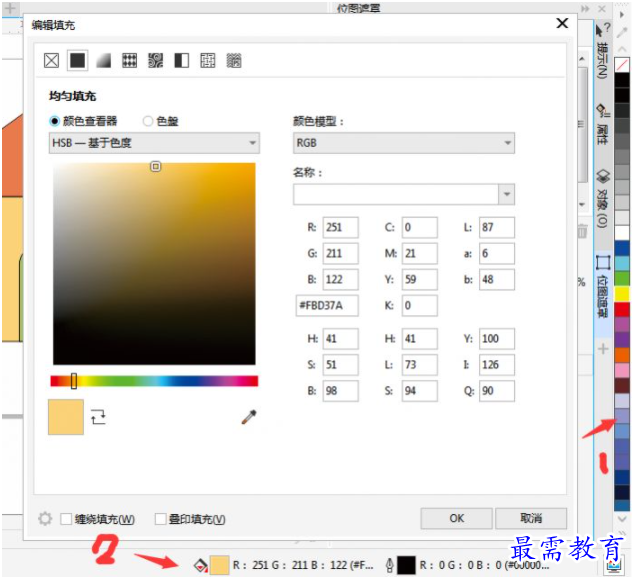

圖10：填充顏色

左鍵選擇要填充顏色的形狀后，可以在CDR圖形設計軟件右側（1）的顏色中直接左鍵點擊填充顏色，也可以在下方填充（2）中選擇自己想要的顏色進行填充。

圖11：形狀工具小圖標
