CorelDRAW軟件里如何標注尺寸

提問人:劉團圓發布時間:2021-09-28

Corel公司出品的CorelDRAW系列產品,是一系列專業的矢量圖形繪制軟件,也常被簡稱為cdr,在設計和圖形繪制領域都有著很高的使用率。在cdr軟件中,標注尺寸也是一個比較重要的事情,對于新手來說可能還不知道怎么在圖中標注尺寸。

今天小編給大家介紹一下,CorelDRAW標注工具的簡單使用。本此我們使用的軟件版本為CorelDRAW X8。

1.我們首先以矩形圖形為例,先新建文檔,然后選用矩形工具畫出一個矩形。

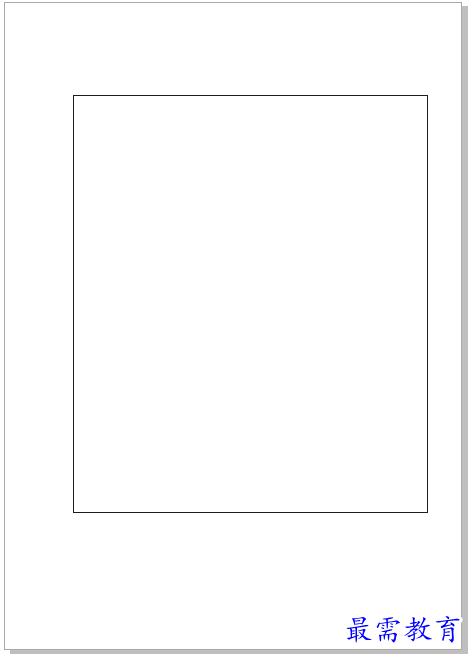

圖1.畫出一個矩形

2.然后我們從左側工具欄里找到度量工具,在cdr X8版本中,度量工具左側工具欄里第十一個圖標,單擊右下角小黑三角就會顯示出四個度量方式。我們先用第一個平行度量。

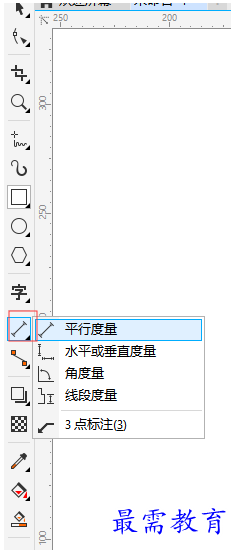

圖2.單擊右下角小黑三角

3.要繪制一條平行尺度線,單擊開始線條的點,然后拖動至尺度線的終點。松開鼠標,然后沿水平或垂直方向移動指針來確定尺度線的位置,在要放置尺寸文本的位置單擊鼠標。

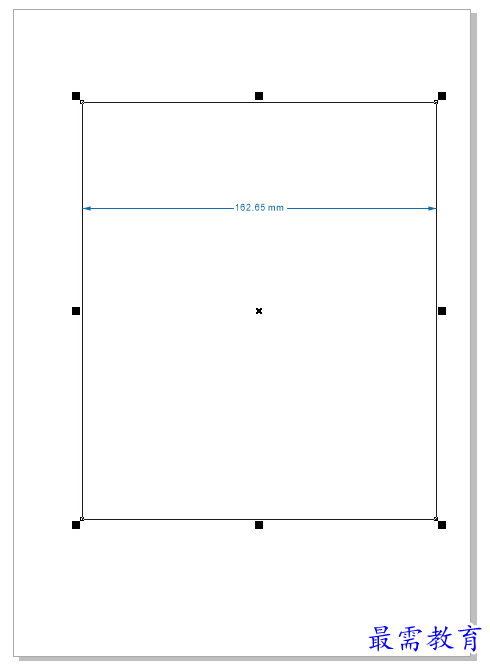

圖3.畫出需要測量的平行尺度線

4.有時候量完我們可能看不到數字在哪,那是因為數字太小了,看不到的話,放大看就好了,選中數字,改一下大小就可以了。

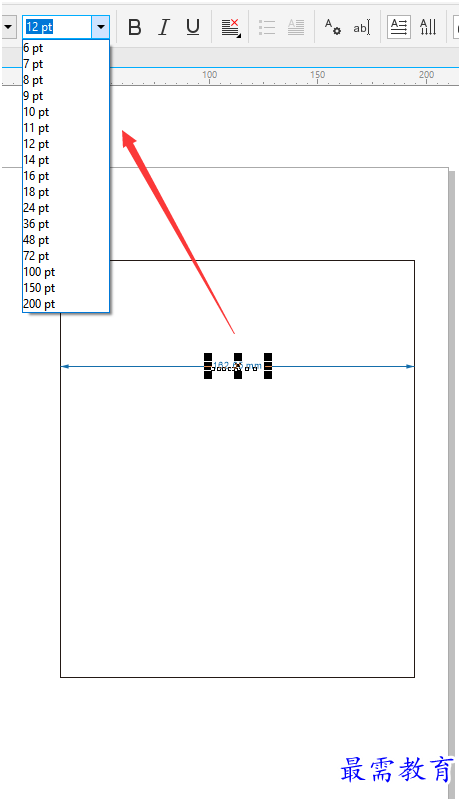

圖4.改變數字大小

5.接下來使用第二種,水平或垂直度量。要繪制一條水平或垂直尺度線,單擊始線條的點,然后拖動至度量線的終點。松開鼠標,然后沿垂直或水平方向移動指針來確定尺度線的位置。在要放置尺寸文本的位置單擊鼠標

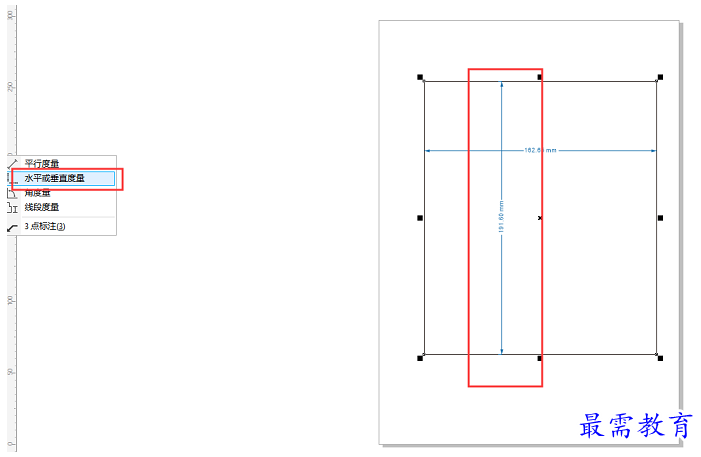

圖5.畫出水平或垂直尺度線

6.接下來使用第三種角度量,要繪制角度量線,單擊想要讓測量角度的兩條線相交的位置。拖動至要結束第一條線的位置。 松開鼠標,將指針指向要結束第二條線的位置,達到正確角度后雙擊鼠標。

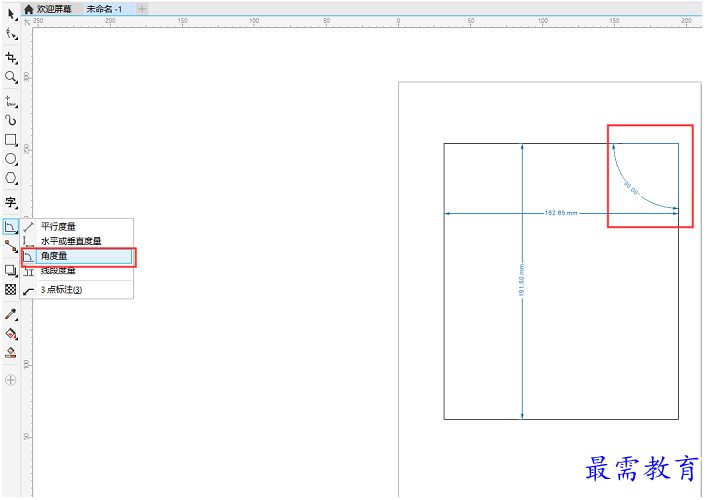

圖6.畫出角度量線

7.最后使用線段度量,要繪制一條線段度量線,單擊要測量的線段上的任意位置將指針移動至要放置度量線的位置。在要放置尺寸文本的位置單擊。

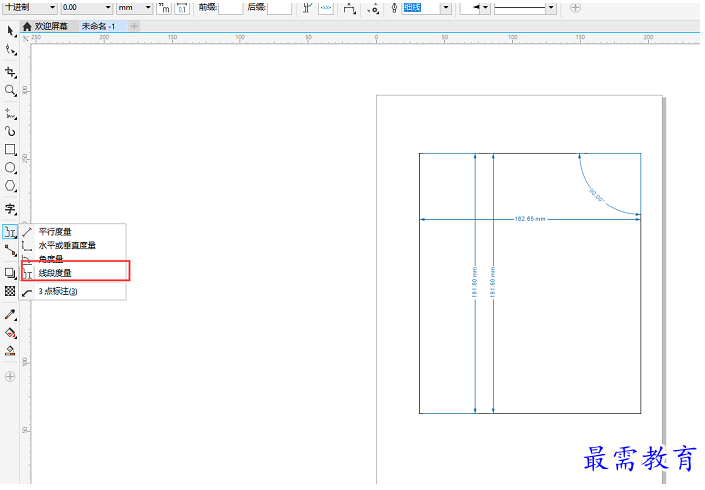

圖7.畫出線段度量線

以上就是cdr如何標注尺寸的全部步驟啦,cdr標注尺寸的過程雖然簡單,但只有多加練習才能掌握的更加熟練,多練幾次就熟能生巧啦,快快去練習吧!
