繪制連續輪廓

通過【輪廓】工具欄上的【輪廓】工具        ，可以繪制出連續的草圖輪廓，該輪廓可以是封閉的也可以是非封閉的。繪制封閉輪廓時，當輪廓曲線封閉時即結束輪廓繪制。繪制非封閉輪廓時，按【Esc】鍵或單擊其它工具按鈕即可結束輪廓繪制。

1. 單擊【輪廓】工具，【草圖】工具欄擴展為如圖所示狀態。

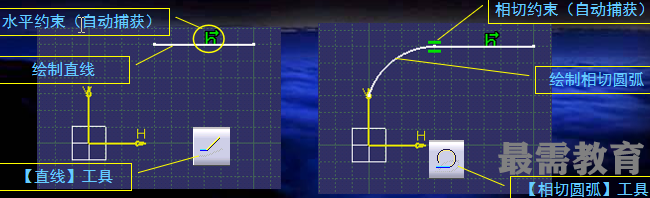

2. 單擊【草圖】工具欄中的【直線】工具，繪制直線，如下圖所示。

3. 單擊【草圖】工具欄中的【相切圓弧】工具，繪制相切圓弧，如圖所示。

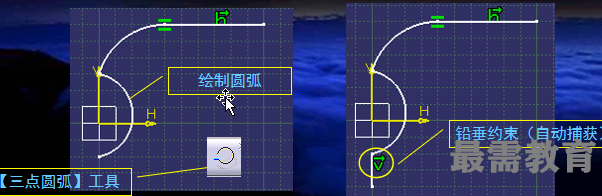

4. 單擊【草圖】工具欄中的【三點圓弧】工具，繪制圓弧，如下圖所示。

5. 單擊【草圖】工具欄中的【直線】工具，繪制直線，如上圖所示。

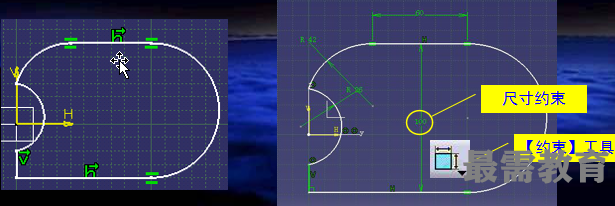

6. 繼續繪制其余曲線，完成的輪廓如下圖所示。

7. 單擊【約束】工具欄中的【約束】工具，添加尺寸約束，如上圖所示。

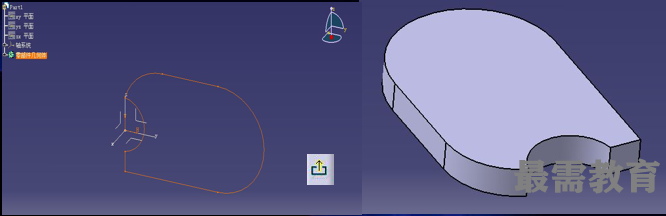

8. 單擊【退出工作臺】按鈕，返回其它工作臺，如圖所示。

9. 如果返回的是零件設計工作臺，可用相應的零件設計工具，將該草圖生成為實體，如圖所示。
