編輯草圖的約束

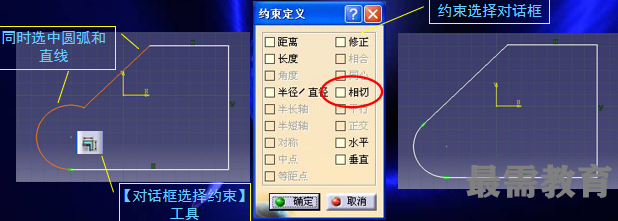

       1.左鍵單擊選中圓弧，再按下【Ctrl】鍵不放左鍵單擊選中斜線如圖所示。

         2. 選擇【約束】工具欄中的【對(duì)話框中選擇約束】工具，在彈出的對(duì)話框中選擇 【相切】，單擊確定 ，完成后如圖所示。

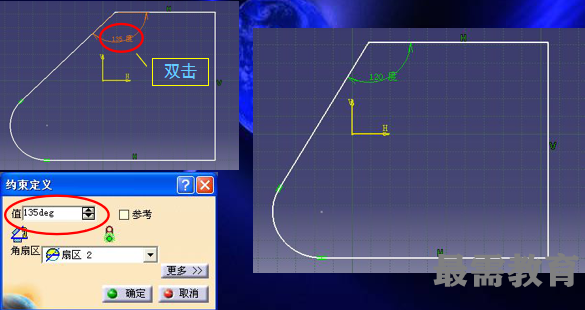

         3. 單擊【約束】工具，單擊斜線后再單擊上端水平直線，添加角度尺寸，雙擊該尺寸，在彈出的【約束定義】對(duì)話框中，將角度改為120°，如圖所示。

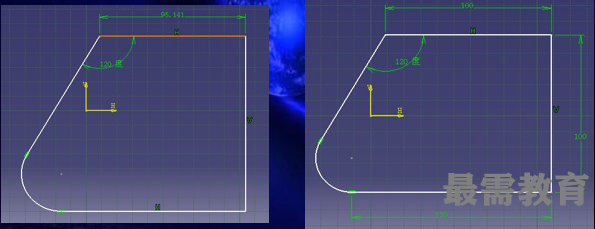

         4. 單擊【約束】工具，單擊要添加直線，添加長度尺寸，雙擊該尺寸，在彈出的【約束定義】對(duì)話框中，將其改為需要的值，但要注意不能過約束，如圖所示。
